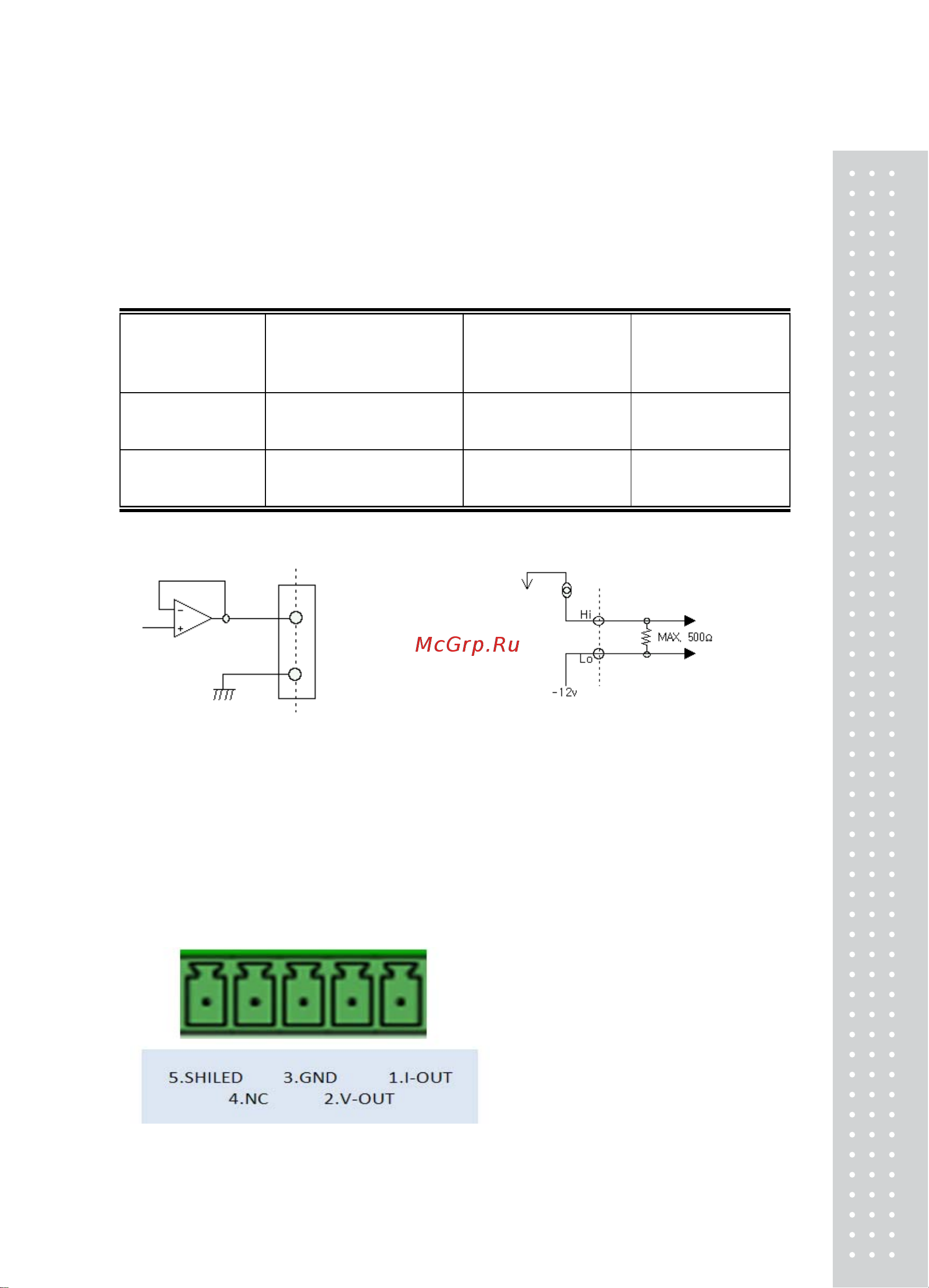

Приложение 5. Интерфейс аналогового выхода (0~10В)
Данная опция позволяет передавать данные массы груза, отображаемые на
внешнем устройстве (рекордер, центр управления PLC и т.д.) при помощи
аналогового выходного сигнала по напряжению или по току.
▶ ХАРАКТЕРИСТИКИ
Выходной
сигнал
Точность
Максимальное
сопротивление
нагрузки
Выход по
напряжению
-
0~10В (DC) Более 1/1000
Выход по
току
МАКС. 500Ω
0~24мA Более 1/1000
Схема выхода по напряжению Схема выхода по току
Выход по напряжению создает аналоговый выходной
сигнал, эквивалентный по напряжению (0 ~ 10В) отображаемой на дисплее массе
груза.
Выход по току генерирует сигнал уровня 0,4 мА при нулевых показаниях и 20 мА – при
максимальной нагрузке.
Обратите внимание на то, что контакт Lo (-) не является заземлением, и его не
следует подключать к контакту GND или корпусу какого-либо оборудования.
Настройка
1. При помощи параметров M2404 и M2405 можно дополнительно настроить диапазон
выходного сигнала
ПОДКЛЮЧЕНИЕ
