CAS CI-600D [70/83] Подключение каналов rs 422 и 485
![CAS CI-600D [70/83] Подключение каналов rs 422 и 485](/views2/1962213/page70/bg46.png)
12.4 Подключение каналов RS-422 и 485
Передача сигнала по интерфейсу RS-422 и 485 происходит с модуляцией
по напряжению, благодаря чему снижается влияние шумов.
Кабель питания адаптера переменного тока и другие электропровода
необходимо прокладывать изолированно друг от друга. Также необходимо
использовать кабель экранирования (≥0.5Φ).
Рекомендованная длина кабеля не должна превышать 1.2 км.
▶ Способ вывода выходного сигнала
Аналогично использованию RC232C
▶ Формат сигнала и данных
Аналогично использованию RC232C
Computer
Indicator
TXD+ 1.RXD+
TXD- 5.RXD-
RXD+ 6.TXD+
RXD- 4.TXD-

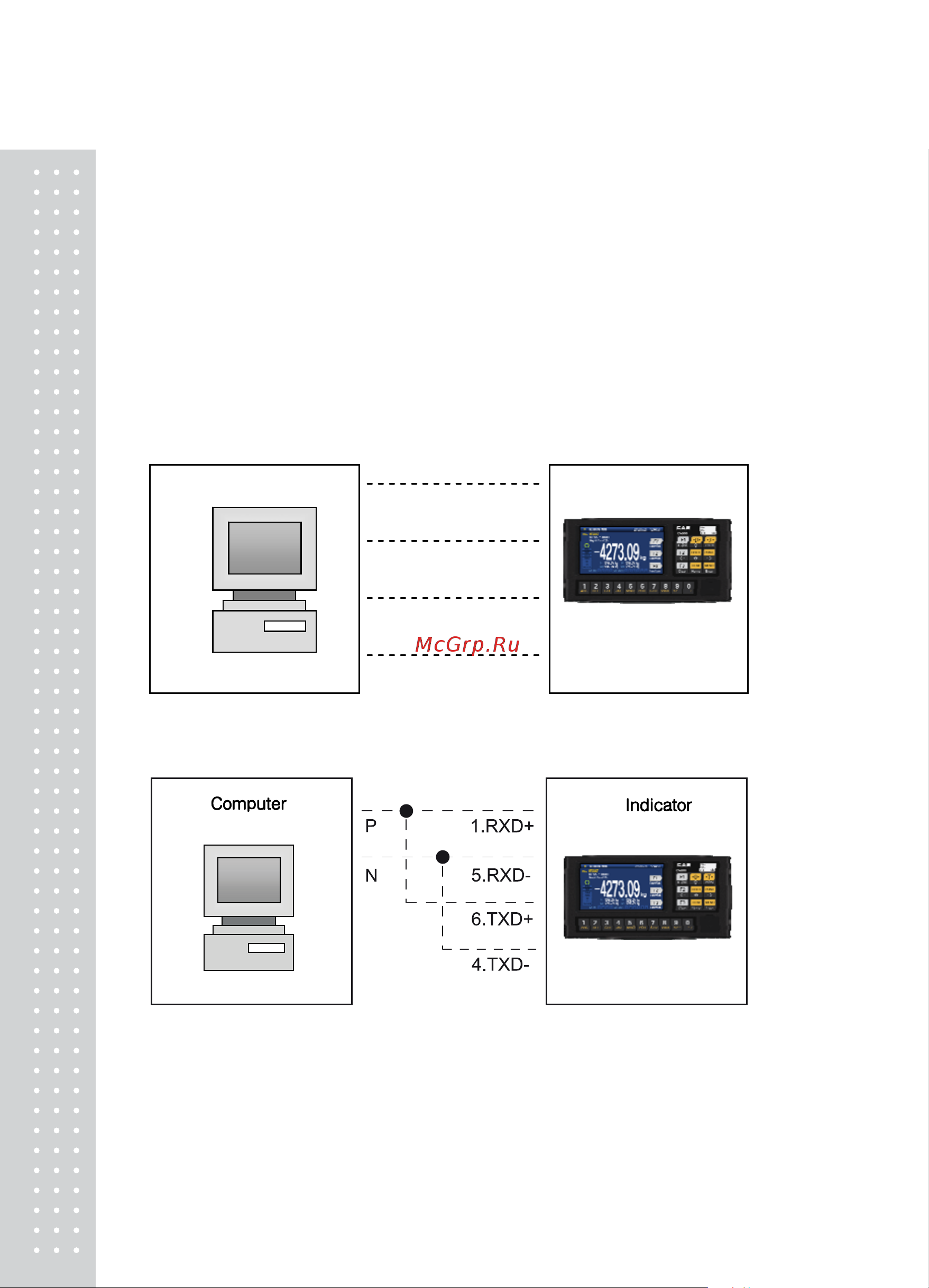

Рис. 12.1 - Схема подключения с использованием интерфейса RS-422
Рис. 12.2 - Схема подключения с использованием интерфейса RS-485
70
