ВЫБОР И УСТАНОВКА
ГРЕБНОГО ВИНТА
Выбор винта
При выборе винта учитывайте характеристики
лодки и условия ее эксплуатации. Помните, что
скорость двигателя при работе с полностью
открытым дросселем зависит от используемого
гребного винта.
Чрезмерная скорость двигателя может
причинить серьезный ущерб мотору, в то время
как низкая скорость двигателя на полной
мощности негативно скажется на рабочих
характеристиках. От рабочих нагрузок также
зависит выбор гребного
винта. Меньшие
нагрузки обычно требуют гребные винты с
большим шагом, а большие нагрузки обычно
требуют гребные винты с меньшим шагом.
Официальный дилер водной техники Suzuki
поможет вам выбрать гребной винт, подходящий
для вашей лодки.
Вы можете определить, подходит ли гребной
винт для использования на вашей лодке, измерив
с помощью тахометра скорость двигателя во
время управления
лодкой на полной мощности в
условиях минимальной нагрузки. Если
используется подходящий гребной винт, то
скорость двигателя будет в следующем
диапазоне:
УВЕДОМЛЕНИЕ
Уст ановка винта со слишком большим или,
наоборот, со слишком малым шагом может
вызвать нарушения максимальной скорости
двигателя, что может привести к серьезным
повреждениям мотора.
Обратитесь к официальному дилеру водной
техники Suzuki за помощью в выборе
гребного винта, подходящего для вашей
лодки.
Рабочий
диапазон при
полностью
открытом
дросселе:
DF40A
5000 – 6000
об/мин
DF50A
DF60A
5300 – 6300
об/мин
Если скорость двигателя находится вне этого
диапазона, обратитесь за консультацией к
официальному дилеру водной техники Suzuki,
чтобы определить размер гребного винта, лучше
всего подходящий для вашей лодки.

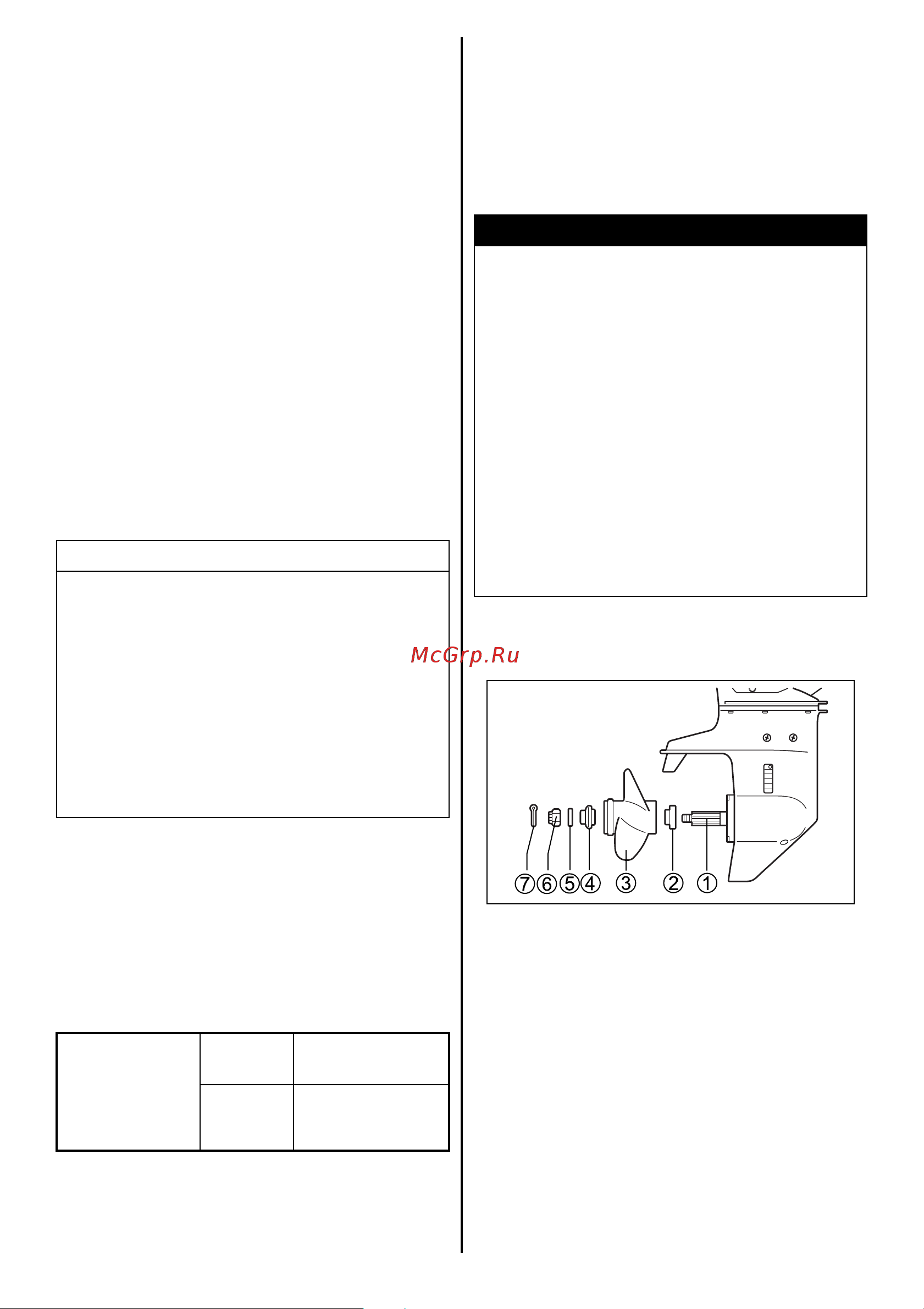

Уст ановка винта
Для установки винта выполните следующую
процедуру:
1. Смажьте шлицы гребного вала 1
специальной водозащитной смазкой для
предотвращения коррозии.
2. Наденьте фиксатор 2 на гребной вал.
3. Выровняйте винт 3 со шлицами гребного
вала и наденьте винт на вал.
4. Наденьте втулку уплотнения 4 и шайбу 5 на
гребной вал.
5. Наденьте гайку винта 6 и затяните
ее с
усилием 50 – 60 Нм.
6. Уст ан овит е шплинт 7 и согните его, чтобы
он не выскочил.
Чтобы снять винт, выполните вышеописанные
действия в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение надлежащих мер
предосторожности при установке или снятии
гребного винта может привести к тяжелым
травмам.
При установке или снятии гребного винта:
• Всегда устанавливайте нейтральную
передачу и вынимайте блокировочную
пластину аварийного выключателя, чтобы
предотвратить случайный запуск
двигателя.
• Наденьте перчатки для защиты рук и
заблокируйте гребной винт, вставив
деревянный брусок между лопастями
винта и антикавитационной пластиной.
