УПРАВЛЕНИЕ СИСТЕМОЙ
ПОДЪЕМА НОГИ МОТОРА

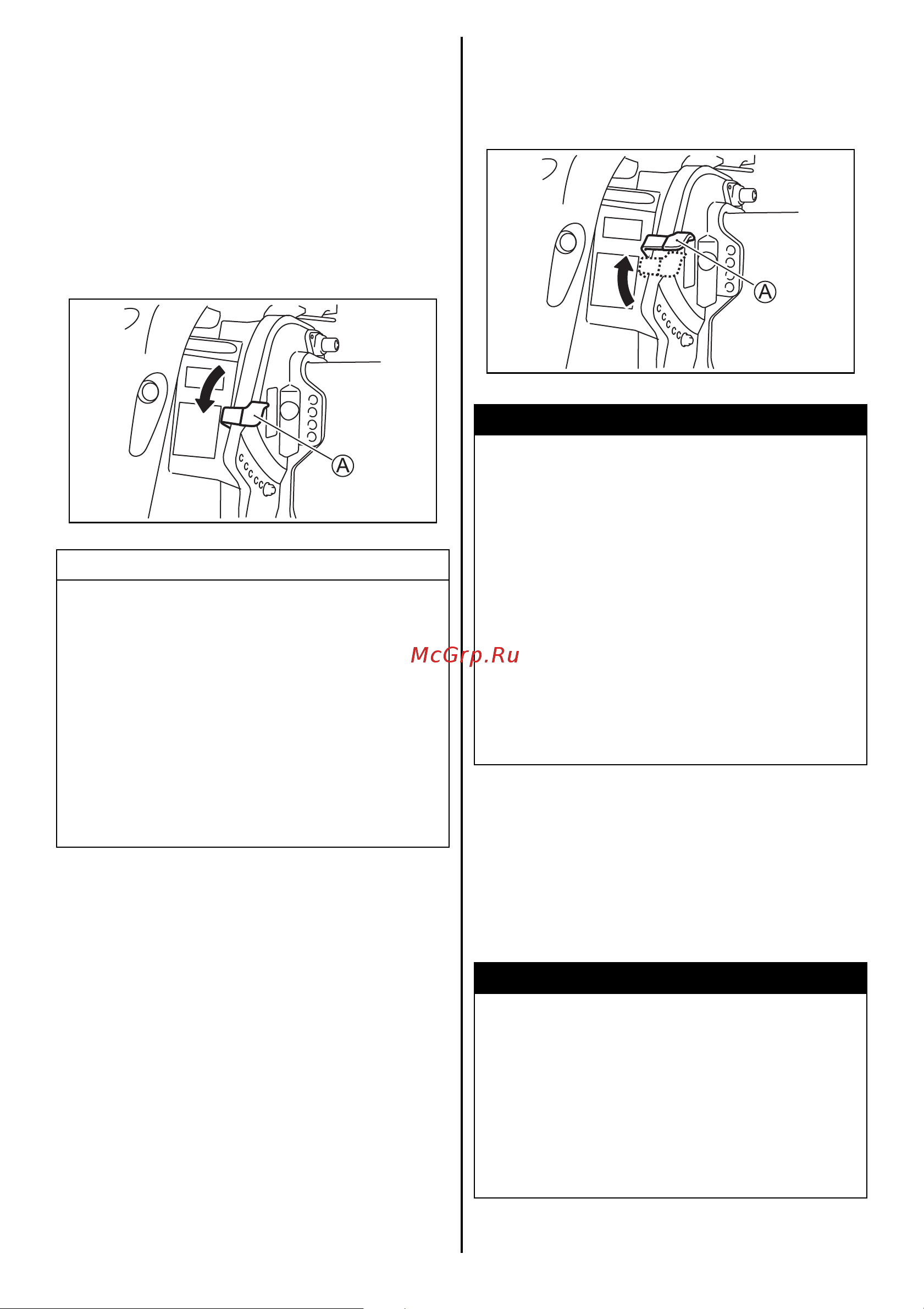

Рычаг фиксатора откидки
(Модели DF40AQH/60AQH)
Рычаг фиксатора откидки A имеет 2 позиции.
Позиция «БЛОК» (LOCK, нижняя)
Всегда используйте эту позицию, когда мотор
работает.
УВЕДОМЛЕНИЕ
Удар о подводный объект, когда рычаг
фиксатора откидки находится в положении
блокировки “LOCK”, может привести к
повреждению подвесного мотора или лодки.
При эксплуатации мотора в местах, где могут
встретиться подводные объекты,
передвиньте рычаг фиксатора откидки в
положение разблокировки “RELEASE” и
управляйте мотором только на очень низких
скоростях.
Положение «СВОБОДНО»
(RELEASE, верхнее)
Используйте это положение только при
откидывании мотора.
Фиксатор откидки
(Модели DF40AQH/60AQH)
Фиксатор откидки мотора предназначен для того,
чтобы надежно фиксировать неработающий
статичный мотор в полностью поднятом
положении.
ПРЕДУПРЕЖДЕНИЕ
Во время управления мотором, когда рычаг
фиксатора откидки установлен в положение
разблокировки, фиксатор откидки не
работает. Поэтому сила, возникающая в
результате таких факторов, как: тяга винта
во время работы на передаче заднего хода,
быстрое замедление или удар о подводный
объект, — может стать причиной подъема
мотора из воды, что может привести к
травмам.
Во время использования
положения
разблокировки управляйте лодкой осторожно
и только на очень низкой скорости.
ПРЕДУПРЕЖДЕНИЕ
Если вы будете держать руки вблизи
крепежной скобы или под мотором во время
откидывания мотора, мотор, выскользнув,
может упасть на них и раздробить.
Никогда не держите руки вблизи крепежной
скобы или под мотором во время
откидывания мотора.
