31

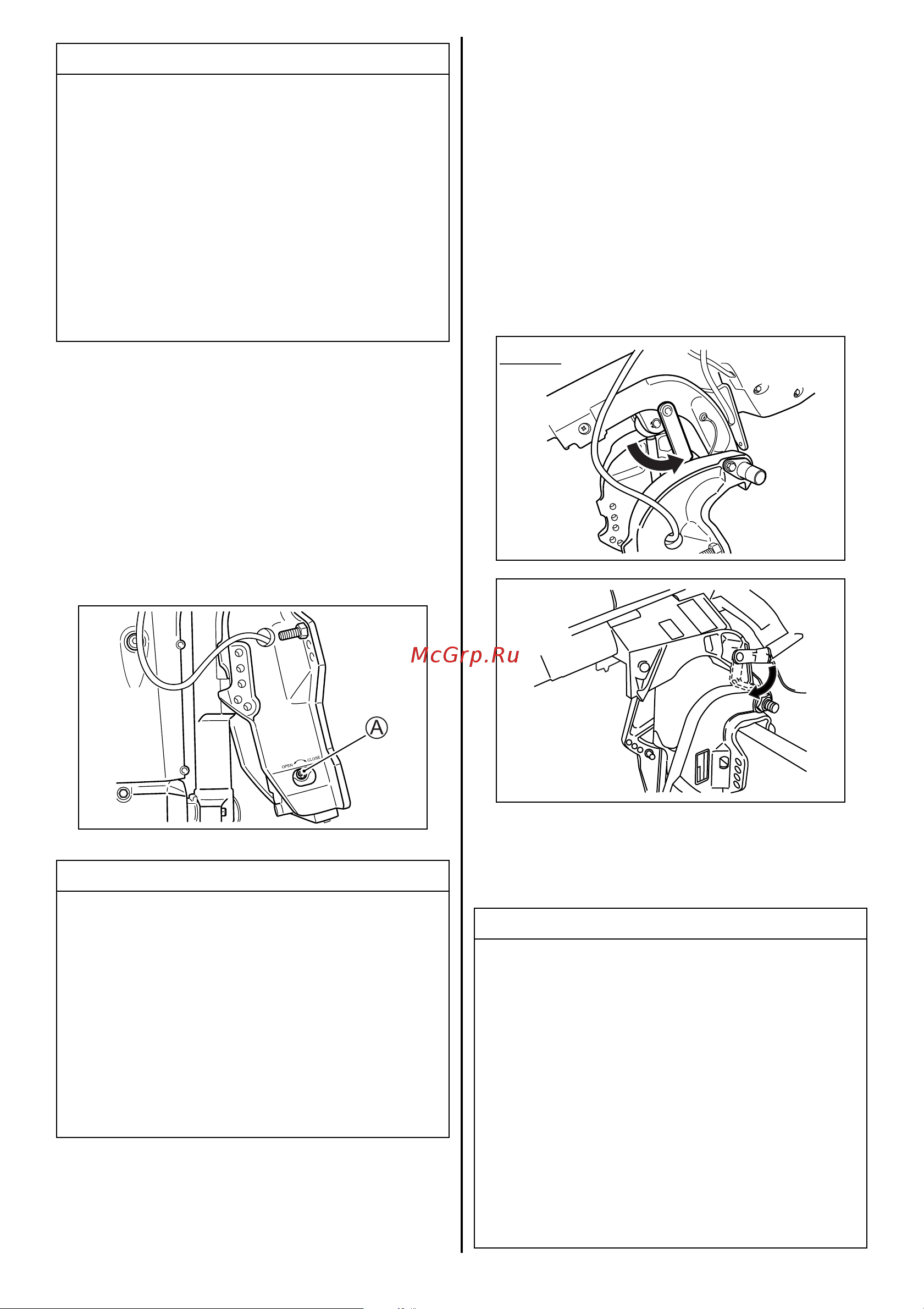

Ручной подъем мотора
(DF40AT/50AT/50ATH/60AT/60ATH)
Если по каким-либо причинам Вы не можете
воспользоваться системой гидравлического
подъема, Вы можете поднять или опустить мотор
вручную. Для этого поверните винт блокировки
ручной откидки A на четыре оборота против
часовой стрелки и установите мотор в желаемое
положение. После этого затяните винт.
УВЕДОМЛЕНИЕ
Если румпельная рукоятка войдет в контакт
с каким-либо объектом при откидывания
мотора, это может привести к повреждению
подвесного мотора или лодки.
При откидывании мотора устанавливайте
мотор в такое положение, чтобы румпельная
рукоятка не входила в контакт с такими
объектами, как ящик с рыболовными
снастями, ледник или нижней установочной
плитой мотора.
ВНИМАНИЕ
Мотор имеет очень большой вес. Выполняя
подъем мотора вручную, вы можете
повредить поясницу или поскользнуться и
упасть и получить в результате этого травму.
При выполнении подъем мотора вручную
убедитесь в том, что вы надежно захватили
мотор и находитесь в устойчивом положении,
а также в том, что вы в состоянии удержать
вес двигателя.
Фиксатор откидки
(DF40AT/50AT/50ATH/60AT/60ATH)
Фиксатор откидки мотора предназначен для того,
чтобы надежно фиксировать неработающий
статичный мотор в полностью поднятом
положении.
Чтобы установить фиксатор откидки:
1. Поднимите мотор в полностью откинутое
положение при помощи системы
гидравлического подъема.
2. Потяните фиксатор вниз, как показано на
рисунке.
3. Медленно опускайте мотор при помощи
системы гидравлического подъема до тех пор,
пока он не
упрется в фиксатор откидки.
ВНИМАНИЕ
Переключатель системы гидравлического
подъемника на дистанционном управлении
работает, даже когда ключ зажигания
находится в положении выключения. Если
кто-либо приведет переключатель в
действие, в то время как вы перемещаете
рычаг откидывания, вы можете получить
травму рук.
Не позволяйте никому приближаться к
переключателю системы гидравлического
подъемника, пока вы перемещаете рычаг
откидывания.
DF60A
DF40A/50A
