Suzuki DF60ATS [22/72] Индикатор
![Suzuki DF60ATS [22/72] Индикатор](/views2/1965293/page22/bg16.png)
21

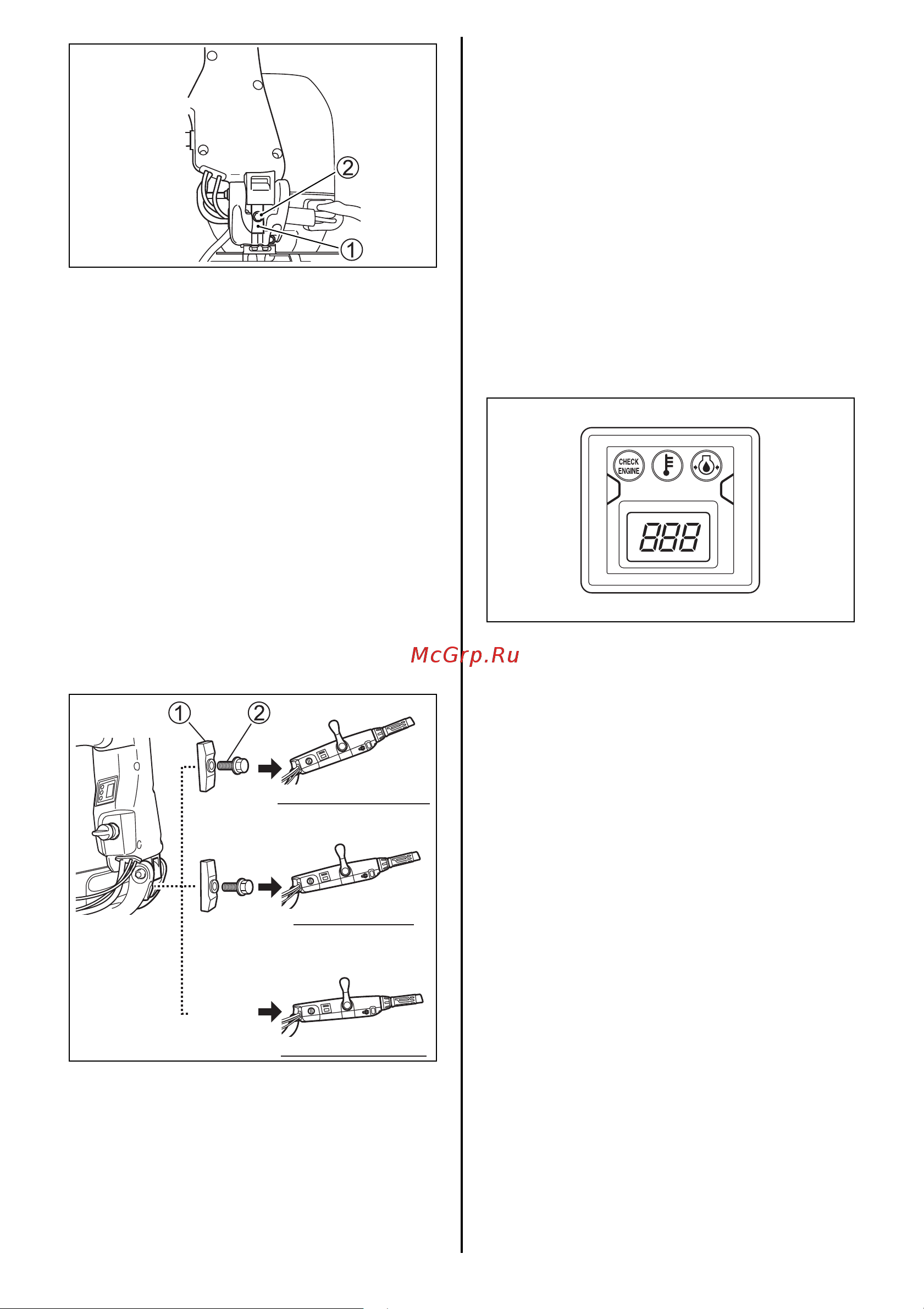

3. После того как вы вернете румпельную
рукоятку вниз, проверьте угол румпельной
рукоятки на предмет удобства управления
водителем.
ЗАМЕЧАНИЕ
• Когда стопор установлен толстой стороной
вверх, румпельная рукоятка будет
установлена на самый большой угол
отклонения от горизонтали.
• Когда стопор установлен тонкой стороной
вверх, румпельная рукоятка будет
установлена на средний угол отклонения от
горизонтали.
• Когда стопор не
используется, румпельная
рукоятка будет установлена на самый малый
угол отклонения от горизонтали.
чѥѲҁѯ!ѦѴѱ҂ѾѴѯ!ѹѨѴѱ
чѶѪѩѳѮѯ!ѹѨѴѱ
чѥѲҁѯ!Ѳѥѱҁѯ!ѹѨѴѱ
уѪ!
ѮѷѵѴѱ҂ѭѹѪѸѷ҅
ИНДИКАТОР
ТАХОМЕТР
МОДЕЛИ С УПРАВЛЕНИЕМ НА
РУМПЕЛЕ
Румпельная рукоятка управления оснащена
цифровым тахометром/сигнальным индикатором.
Скорость вращения двигателя отображается
цифрами на тахометре.
ЗАМЕЧАНИЕ
Реальное значение скорости вращения двигателя
(об/мин) можно получить, умножив
отображаемое на дисплее прибора значение на
десять.
