MONTAGEM MONTAJΣΥΝΑΡΜΟΛΟΓΗΣΗ
MONTAGEM PROTECÇÃO SEGURANÇA

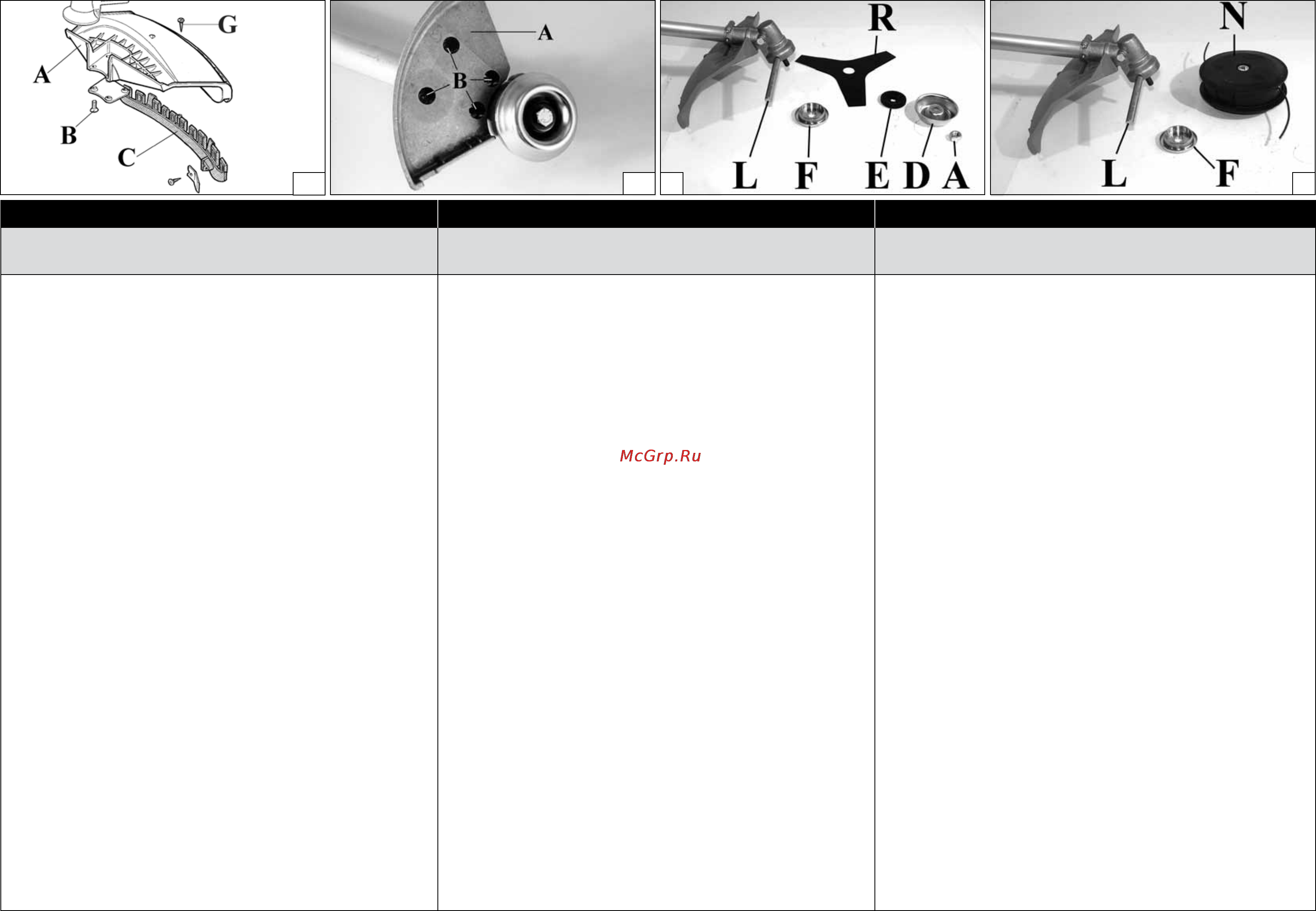

(Fig. 1 A-B)
Fixe a protecção de plástico ou ferro (A) no tubo de
transmissão com a ajuda dos parafusos (B) numa
posição tal que vos permita trabalhar com toda a
segurança.
NOTA: utilize a protecção (C, Fig. 1A) adenas con os
os de nylon. A protecção (C) deve ser xada com o
parafuso (G) à protecção (A).
Para os discos para madeira (60-80 dentes) utilize
sempre a apropriada proteção de metal (Fig. 1B).
MONTAGEM DO DISCO (Fig. 2)
Desaperte a porca (A) no sentido dos ponteiros do
relógio; retire o cárter (D) e a ange inferior (E). Monte
o disco (R) na ange superior (F), certicando-se do
sentido de rotação correcto. Monte a ange inferior (E),
o cárter (D) e aperte a porca (A) no sentido contrário
ao dos ponteiros do relógio. Insira o perno fornecido
(L), no respectivo furo para bloquear o disco e permitir
o aperto da porca a 2.5 Kgm (25 Nm).
MONTAGEM DA CABEÇA NOS FIOS DE NYLON
(Fig. 3)
Ene o freio superior (F) nos seus lugares no cubo. Ene
a cavilha que vai bloquear a cabeça no seu orifício (L)
e aperte à mão, no sentido contrário aos ponteiros do
relógio, a cabeça (N).
METAL KORUYUCUNUN MONTAJI (Şekil 1 A-B)
Metal koruyucuyu (A) şafta kullanıcının rahatça
çalışmasına olanak verecek pozisyonda (B) vidalayın.
NOT: (Şekil 1A) Koruyucuyu (C) sadece misina
kafayla kullanın. Koruyucu (C), vida (G) ile koruyucu
(A) üzerine takılmalıdır.
Ağaç kesmek için kullanılan 60-80 diş bıçaklar ile metal
koruyucu kullanmanız tavsiye olunur (Şekil 1B).
DISKIN TAKILMASI (Şekil 2)
Somunu (A) saat yönünde çevirerek sökünüz; Çanağı
(D) ve dahili anşı (E) çıkarınız. Diski (R), doğru
çevirme yönünde olmasını sağlayarak üst anşın (F)
üzerine getiriniz. Alt anşı (E), çanağı (D) ve somunu
(A) saatin tersi nde kıştırınız. Ürünle birlikte verilen
pimi (L), deliğe geçirerek diski sabitleyiniz ve somunu
2.5 Kgm (25 Nm) kuvvetle sıkınız.
MISINALI KAFANIN TAKILMASI (Şekil 3)
Üst anşı (F) yerine takın. Kafa sabitleme pimini veya
uygun bir düğmeye basmak için deliğe geçirin ve kafa
(N) elle saatin tersi yönünde çevirerek sıkıştırın (L).
ΜΟΝΤΑΡΙΣΜΑ ΠΡΟΣΤΑΣΙΑ ΑΣΦΑΛΕΙΑΣ
(Εικ.1 A-B)
Σταθεροποιήστε την προστασία (Α) στο σωλήνα
μετάδοσης με τις βίδες (Β), σε μια θέση που να επιτρέπει
την εργασία σε συνθήκες ασφαλείας.
ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε την προστασία
(C, Εικ.1A) μóνο με την κεφαλή νάιλον καλωδίου. Η
προστασία (C) πρέπει να στερεωθεί με τη βίδα (G)
στην προστασία (Α).
Για του δίσκους ξύλου (60-80 δόντια) χρησιμοποιείτε
πρώτα την ειδική μεταλλική προστασία (Εικ.1Β).
ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΔΙΣΚΟΥ (Εικ.2)
Ξεβιδώστε δεξιόστροφα το παξιμάδι (A). Αφαιρέστε
το καπάκι (D) και την κάτω φλάντζα (E). Τοποθετήστε
το δίσκο (R) στην άνω φλάντζα (F) και ελέγξτε εάν η
κατεύθυνση περιστροφής είναι σωστή. Τοποθετήστε
την κάτω φλάντζα (E) και το καπάκι (D) και βιδώστε
το παξιμάδι (A) αριστερόστροφα. Τοποθετήστε τον
παρεχόμενο πείρο (L) στην κατάλληλη οπή, για να
ασφαλίσει ο δίσκος και να είναι δυνατή η σύσφιξη του
παξιμαδιού στα 2,5 Kgm (25 Nm).
ΜΟΝΤΑΡΙΣΜΑ THΣ KEΦAΛHΣ ME NΛON
KAΛflΔIO (Εικ.3)
Eισχωρειτε την πανω Φλαντζα (F). Eισχωρειστε τον
αζονα σταθεροπιησης πης κεΦαλην ειδικη οπη (L) και
βιδωστε αριστεροστροΦα την κεΦαλη (N) με τα χερια.
1A
1B
2 3
