89
Русский
Česky Polski
12 13
14
СБОРКАMONTÁŽ
MONT
МОНТАЖ ТРAНСМИССИОННЫЙ РУКАВ
(Рис. 8-9)
Вытяните штифт (A) и вставьте конец гибкого
рукава (B) во фрикционную муфту (C) так, чтобы
обеспечить зацепление хвостовика. Вставьте
штифт (A) в отверстие хвостовика гибкого рукава
(A1, Рис. 8). Вставьте гибкий рукав (B) в рукав (E),
так, чтобы конец гибкого рукава (B) плотно вошел в
жесткий трансмиссионный рукав (Рис. 9). Зaкрeпитe
винтoм (F) и винтoм (D).
Встaвьтe жeсткую трaнсмиссиoнную трубку
(E, Рис. 10) в ручку (G) и зaтянитe, зaкрутив гaйку
(H). Для рaзбoрки нeoбхoдимo нaжaть нa кнoпку
(L, Рис. 11) и пoвeрнуть гaйку (H) в прoтивoпoлoжнoм
нaпрaвлeнии.
C пoмoщью дву х спeциaльных хoм у тoв
(N, Рис. 13-14) прикрeпитe трубку с кaбями к
гибкoму шлaнгу.

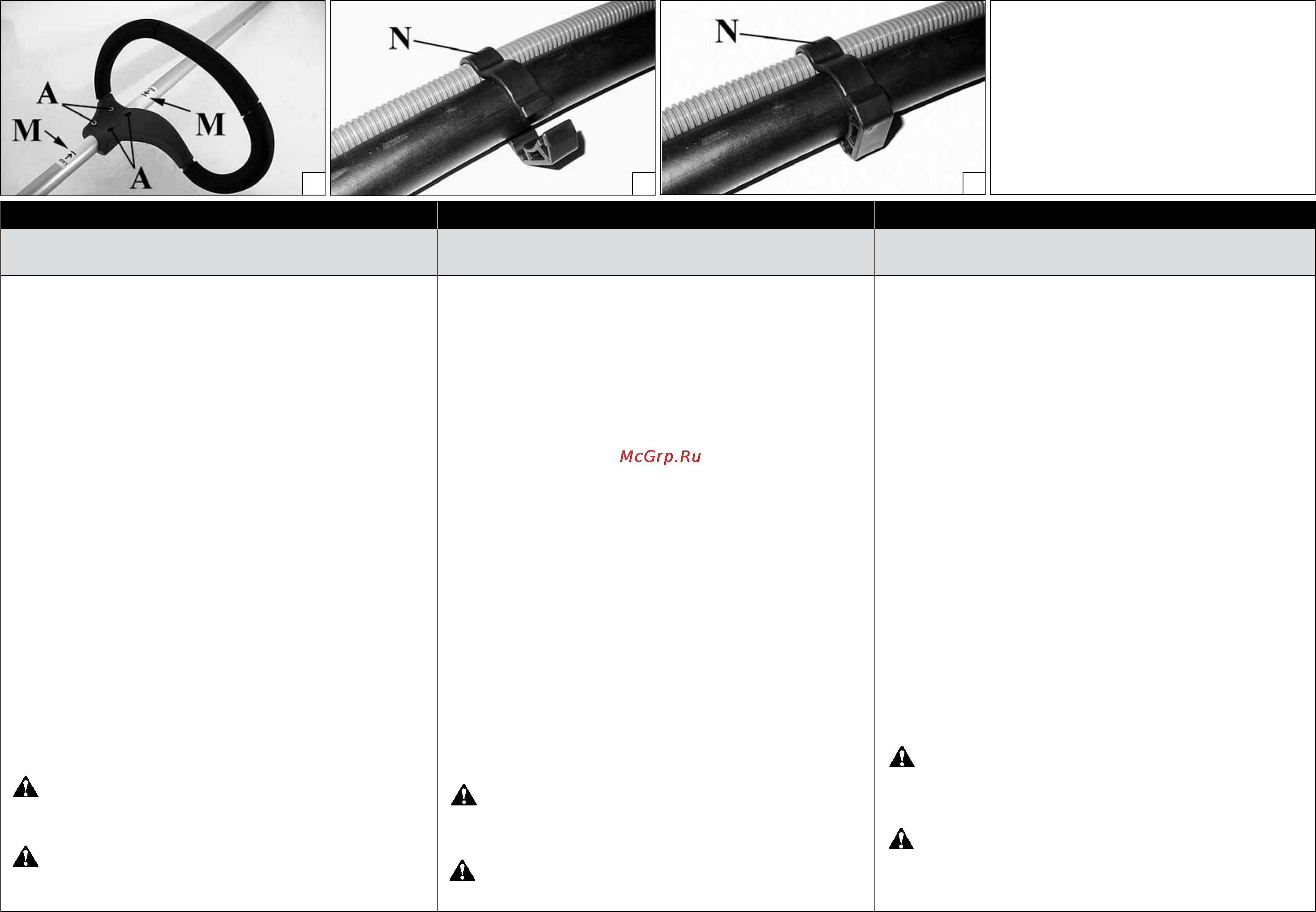

УСТАНОВКА РУЧКИ (Рис. 12)
Установите рукоятку на штангу и закрепите ее,
используя винты (А), шайбы и гайки. Положение
рукоятки рассчитывается, исходя из удобства
оператора.
ВНИМAНИЕ! Ручкa дoлжнa быть зaкрeплeнa
нa учaсткe мeжду двух рисoк (M, Рис. 12), нaнeсeнных
нa трaнсмиссиoнную трубку.
ВНИМАНИЕ - Убедитесь, что все части
соединены правильно и все винты затянуты.
PŘIPOJEOHEBHO NÁHONU (Obr. 8-9)
Povytáhněte kolík (A) a vložte konec ohebného náhonu
(B) do tělesa spojky (C). Přesvědčte se, zda je čtyřhran
ohebného náhonu správně nasazen uvnitř objímky
spojky, a pak zasuňte zpět zajišťovací kolík (A1, obr. 8).
Druhý konec ohebného náhonu (B) vložte do trubky
pevného hřídele (E) a přesvědčte se, zda je správně
zasunutý. Upevněte ho pomocí šroubu (F) a šroubu (D).
Pevnou trubku převodu (E, obr. 10) zasuňte do držadla
(G) a upevněte ji zašroubováním objímky (H). Při
demontáži je nutné stisknout tlačítko (L, obr. 11) a
otočit objímkou (H) do opačného směru.
Dvěma vhodnými svorkami (N, obr. 13-14) připevněte
trubku s kabely k hadici.
MONTÁŽ RUKOJETI (obr. 12)
Rukojeť namontujte na trubku hřídele a přišroubujte ji
pomocí šroubů (A), podložek a matic. Polohu rukojeti
je možné upravit podle požadavků pracovníka.
UPOZORNĚNÍ! - Držadlo je nutpřipevnit mezi
dvě rysky (M, obr. 12) vyznačené na trubce převodu.
UPOZORNĚNÍ! Zkontrolujte, zda jsou všechny
části křovinořezu dobře připojené a šrouby utažené.
MONTAŻ NAPĘD (Rys. 8-9)
Wyjąć sworzeń (A) oraz wsunąć końcówwęża (B) w
osłonę przed przetarciem (C) i sprawdzić, czy zacisk i
złącze dobrze zamontowane. Włożyć sworzeń (A) w
otr zacisku węża (A1, Rys. 8). Włożwąż (B) rurę (E)
i sprawdzić, czy zakończenie węża (B) jest prawidłowo
włożone w rurę transmisyjną (Rys. 9). Umocować za
pomocą śrub (F) i śrub (D).
Włożyć wał napędowy (E, Rys. 10) do uchwytu (G) i
umocować dokręcając nasadę (H). Aby wyjąć należy
nacisnąć przycisk (L, Rys. 11) i przekręcić nasadę (H)
w odwrotnym kierunku.
Przymocować za pomocą dwóch specjalnych zacisków
(N, Rys. 13-14) rurę z przewodami do rury giętkiej.
MONTAŻ UCHWYTU (Rys. 12)
Zamontować uchwyt na osłonie wału napędowego
i przykręcić przy pomocy śrub (A), podkładek oraz
nakrętek. Położenie regulowanej rączki powinno być
dopasowane do wymagań operatora.
UWAGA! Uchwyt powinien zostać umocowany
pomiędzy dwiema kreskami (M, Rys. 12), widocznymi
na osłonie wału napędowego.
UWAGA: Sprawdzić, czy wszystkie komponenty
kosy spalinowej dobrze podłączone, a wszystkie
śruby starannie przykręcone.
