96
1234
Português Ελληνικα Türkçe
MONTAGEM DO KIT BOMBA BOOSTER
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΙΤ ΕΝΙΣΧΥΤΙΚΗΣ
ΑΝΤΛΙΑΣ (BOOSTER)
BOOSTER POMPASI MONTAJ KİTİ

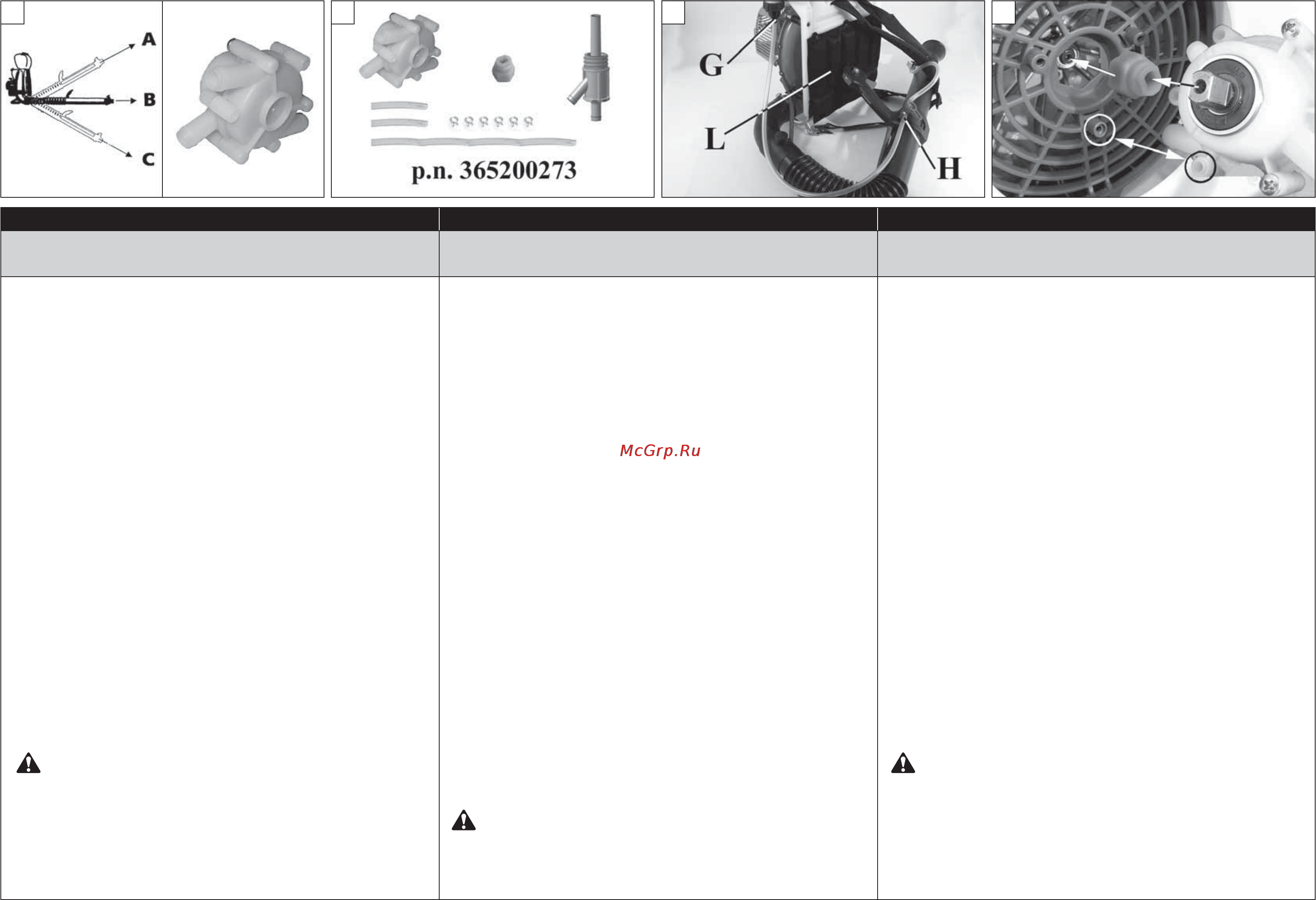

A bomba booster garante um fl uxo constante também com
o tubo de lançamento inclinado para cima, ou para baixo
(Fig. 1).
Kit para bomba booster cód. 365200273 (OPCIONAL) (Fig.2):
Bomba booster1)
Junta2)
União3)
2 tubos L=320 mm - 1 tubo L=1.380 mm4)
n.6 braçadeiras5)
MONTAGEM
Desmontar o tubo que liga o depósito de líquidos -
(desapertar a união) à torneira dos líquidos (retirar a
braçadeira) (Fig. 3).
Retirar o saco da mochila. -
Montar a junta na sede hexagonal da grelha e depois -
introduzir a bomba booster (Fig.4). NB: faça coincidir a
sede inferior da grelha com encaixe com a da bomba
(Fig. 4). Fixar a bomba com os três parafusos (A, Fig.5).
Apertar a união (B, Fig.6) na sua sede. -
Ligar os 2 tubos L=320 mm C e D como indicado na -
Fig. 5-7 com as braçadeiras F.
Ligar o tubo L=1.380 mm E, como indicado na Fig. 5-8, -
com as braçadeiras F.
ATENÇÃO! – Não utilize a bomba booster para
distribuir produtos em pó, pois pode estragá-la
gravemente.
∏ ∙ÓÙÏ›∙ booster ÂÍ∙ÛÊ∙Ï›˙ÂÈ ÛÙ∙ıÂÚ‹ ∙ÚÔˉ‹ ∙ÎfiÌË
Î∙È fiÙ∙Ó Ô Û̂Ï‹Ó∙̃ Ú›„Ë̃ ¤ˉÂÈ ÎÏ›ÛË ÚỖ Ù∙ ¿Ó̂ ‹
ÚỖ Ù∙ οÙ̂ (εικ. 1).
Κιτ για ενισχυτική αντλία (booster), κωδ. 365200273
(ΠΡΟΑΙΡΕΤΙΚΟ) (εικ. 2):
Ενισχυτική αντλία (booster)1)
Σύνδεσμος2)
Ρακόρ3)
2 σωλήνες Μ=320 mm - 1 σωλήνας Μ=1,380 mm4)
6 σφιγκτήρες5)
ΣΥΝΑΡΜΟΛΟΓΗΣΗ
Αφαιρέστε το σωλήνα που συνδέει το ρεζερβουάρ -
δοχείων (ξεβιδώστε το ρακόρ) με τη στρόφιγγα υγρών
(αφαιρέστε το σφιγκτήρα) (εικ. 3).
Αφαιρέστε το μαξιλαράκι του σακιδίου. -
Τοποθετήστε το σύνδεσμο στην εξαγωνική υποδοχή της -
γρίλιας και εισάγετε, στη συνέχεια, την ενισχυτική αντλία
(booster) (εικ. 4). ΣΗΜ: ευθυγραμμίστε την κάτω
υποδοχή με την κοιλότητα της γρίλιας με εκείνη της
αντλίας (εικ. 4). Στερεώστε την αντλία με τις τρεις βίδες
(A, εικ. 5).
Βιδώστε το ρακόρ (B, εικ. 6) στη θέση του. -
Συνδέστε τους 2 σωλήνες Μ=320 mm C και D όπως -
φαίνεται στην εικ. 5-7 με τους σφιγκτήρες F.
Συνδέστε το σωλήνα Μ=1,380 mm E όπως φαίνεται στην -
εικ. 5-8 με τους σφιγκτήρες F.
¶ƒ√™√Ã∏! - ªË ˉÚËÛÈÌÔÔț٠ÙËÓ ∙ÓÙÏ›∙
booster Ì ÚÔ˚fiÓÙ∙ Û ÛÎfiÓË. ªÔÚ› Ó∙ ˘ÔÛÙ›
ÛÔ‚∙Ú¤̃ ‚Ï¿‚Ẫ.
Pompası yukarıya veya afla¤ıya do¤ru e¤ilmifl üfleyici/
fan borusu ile sabit bir kapasite sa¤lamaktadır (Şekil.1).
Booster pompası kiti kod no. 365200273 (OPSİYONEL)
(Şekil.2):
Booster pompası1)
Bağlantı parçası2)
Rakor3)
2 adet L=320 mm boru– 1 adet L=1.380 mm boru4)
6 adet bandaj1)
MONTAJ
Sıvı tankını (rakoru sökünüz) sıvı musluğuna (bandajı -
çıkarınız) bağlayan boruyu sökünüz (Şekil 3).
Çantanın minderini çıkarınız. -
Bağlantı parçasını ızgaranın altıgen yuvasına takınız ve -
booster pompasını takınız (Şekil4). Not: alttaki yuvayı
ızgaranın deliğine ve pompanın deliğine karşılık
getiriniz (Şekil 4). Pompayı üç vida ile sabitleyiniz
(A, Şekil5).
Rakoru (B, Şekil6) yuvaya vidalayınız. -
2 adet L=320 mm boruyu (C ve D) F bandajları ile -
Şekil 5-7'de gösterildiği gibi bağlayınız.
L=1.380 mm E borusunu F bandajları ile Şekil 5-8'de -
gösterildiği gibi bağlayınız.
DİKKAT! – Tozun dağıtımını sağlamak için pompa
booster kullanmayınız. Ciddi bir hasara yol açabilir.
