Глава 1. Введение
5
1
2
3 4
Компоненты

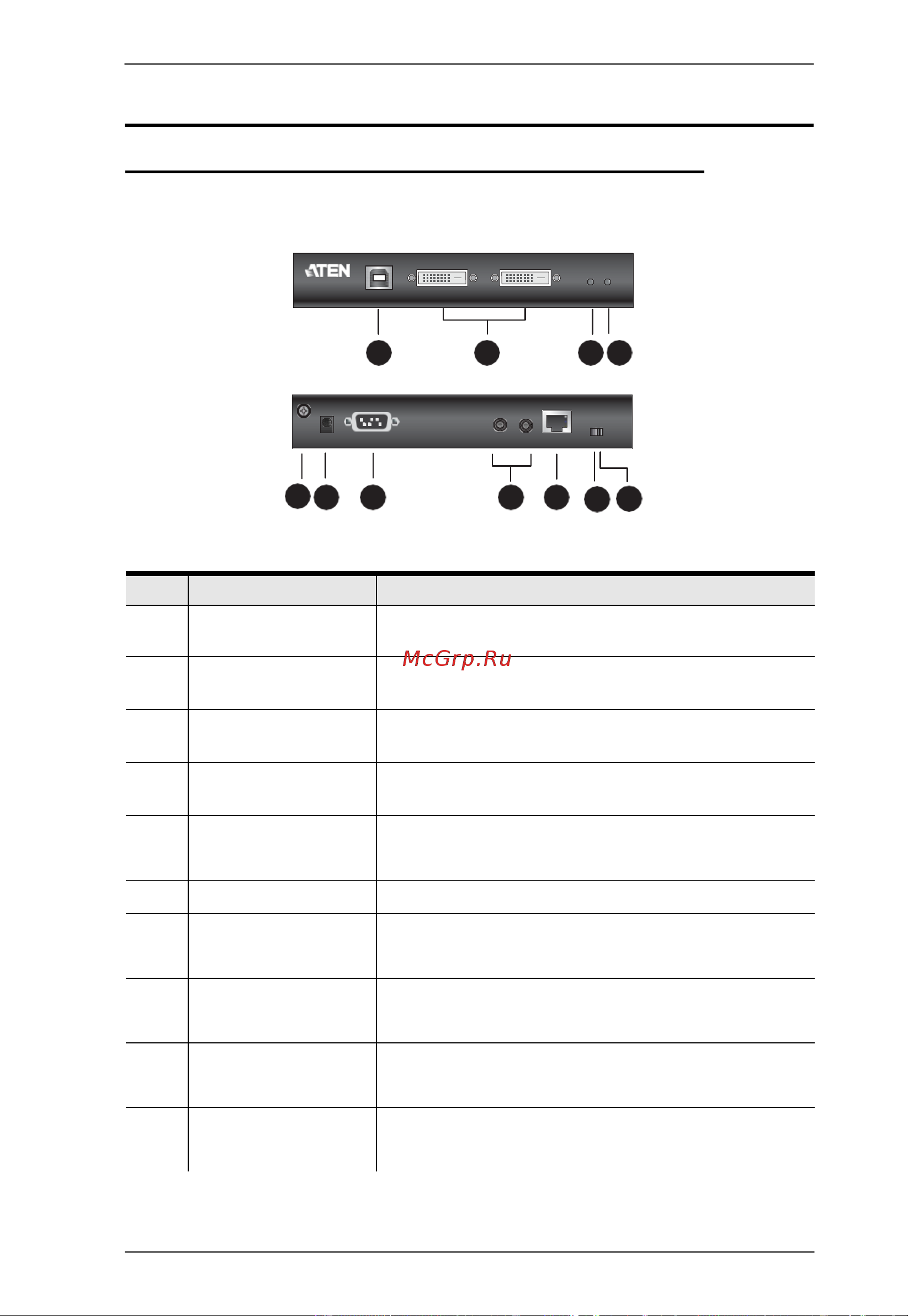

CE624L (Локальный блок) -вид спереди и сзади
CE624L ((Локальный блок) -вид спереди
CE624L ((Локальный блок) -вид сзади
No.
Компонент
Описание
1
Порт USB Type-B
Подключается кабель USB от вашего компьютера
2 Порты ввода DVI-D Подключите два кабеля DVI от компьютера к этим
двум портам DVI.
3 Индикатор
соединения
Указывает, что передача от передатчика к
приемнику стабильна, см. стр. 21 .
4 Индикатор подачи
питания
Указывает на то, что на устройство подается
питание, см. стр.21 .
5 Клемма заземления Заземляет устройство для предотвращения
повреждений от скачков напряжения или
статического электричества.
6
Гнездо питания
Сюда подключается кабель адаптера питания.
7
Порт RS-232
Последовательный порт RS-232 предназначен
для подключения к последовательному
терминалу для настройки.
8
Аудио порты
Эти мини-стерео порты подключаются к портам
динамика (зеленый) и микрофона (розовый) на
компьютере.
9
Порт вывода сигнала
HDBaseT
Подключается кабель Cat 5e / 6 / 6a,
соединяющий локальные и удаленные
устройства.
10 Переключатель
режима Long
Reach
Установите переключатель в положение ON,
чтобы включить режим long reach, см.
Режим
Long Reach, стр. 21.
5 6
7
8 9 10 11
