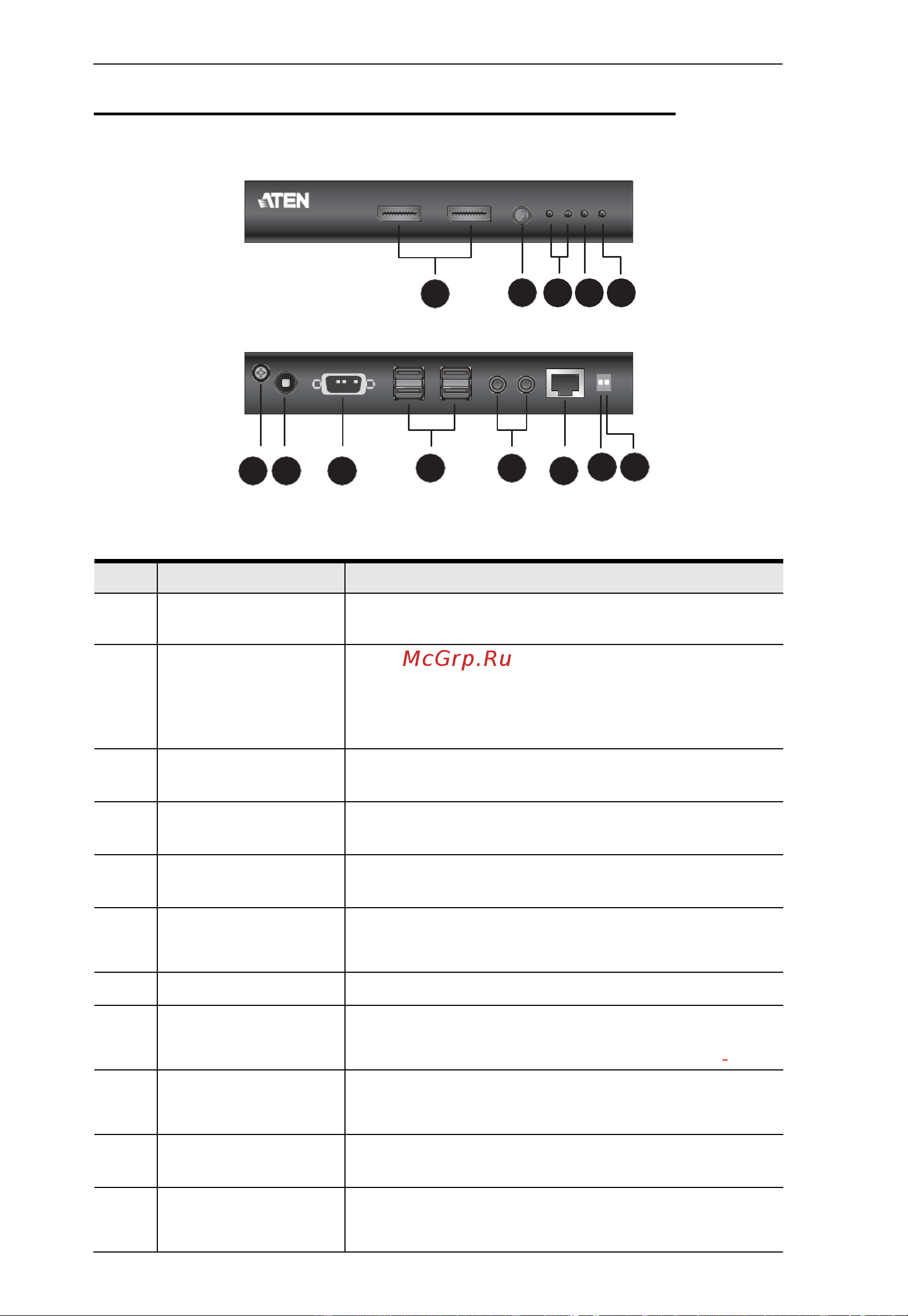

CE924R (Удаленный блок) -вид спереди и сзади
CE924R (Удаленный блок) -вид спереди
CE924R (Удаленный блок) -вид сзади
No.
Компонент
Описание
1
Порты вывода
DisplayPort
Подключите монитор DisplayPort к каждому из этих
портов DisplayPort.
2
Кнопка
«пробужде
ния» ПК
(wakeup
PC).
Нажмите эту кнопку, если вы находитесь на
удаленной консоли и хотите «разбудить»
компьютер на локальной стороне.
3
Индикаторы вывода
видео 1 и 2
Указывает активность видеовыхода и его
состояние между устройствами , см. стр. 21 .
4
Индикатор
соединения
Указывает, что передача от передатчика к
приемнику стабильна, см. стр. 21 .
5
Индикатор подачи
питания
Указывает на то, что на устройство подается
питание, см. стр.21 .
6
Клемма заземления
Заземляет устройство для предотвращения
повреждений от скачков напряжения или
статического электричества.
7 Гнездо питания Сюда подключается кабель адаптера питания.
8 Порт RS-232 Последовательный порт RS-232 предназначен
для подключения к последовательному
терминалу для настройки.
9
Порт USB Type-A
Подключите клавиатуру и мышь удаленной
консоли, или устройства USB 2.0 к этим трем
портам USB.
10
Аудио порты
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
11
Порт ввода сигнала
HDBaseT
Подключается кабель Cat 5e / 6 / 6a,
соединяющий локальные и удаленные
устройства.
9
10
12 13
1
2 3 4 5
