Глава 1. Введение
9

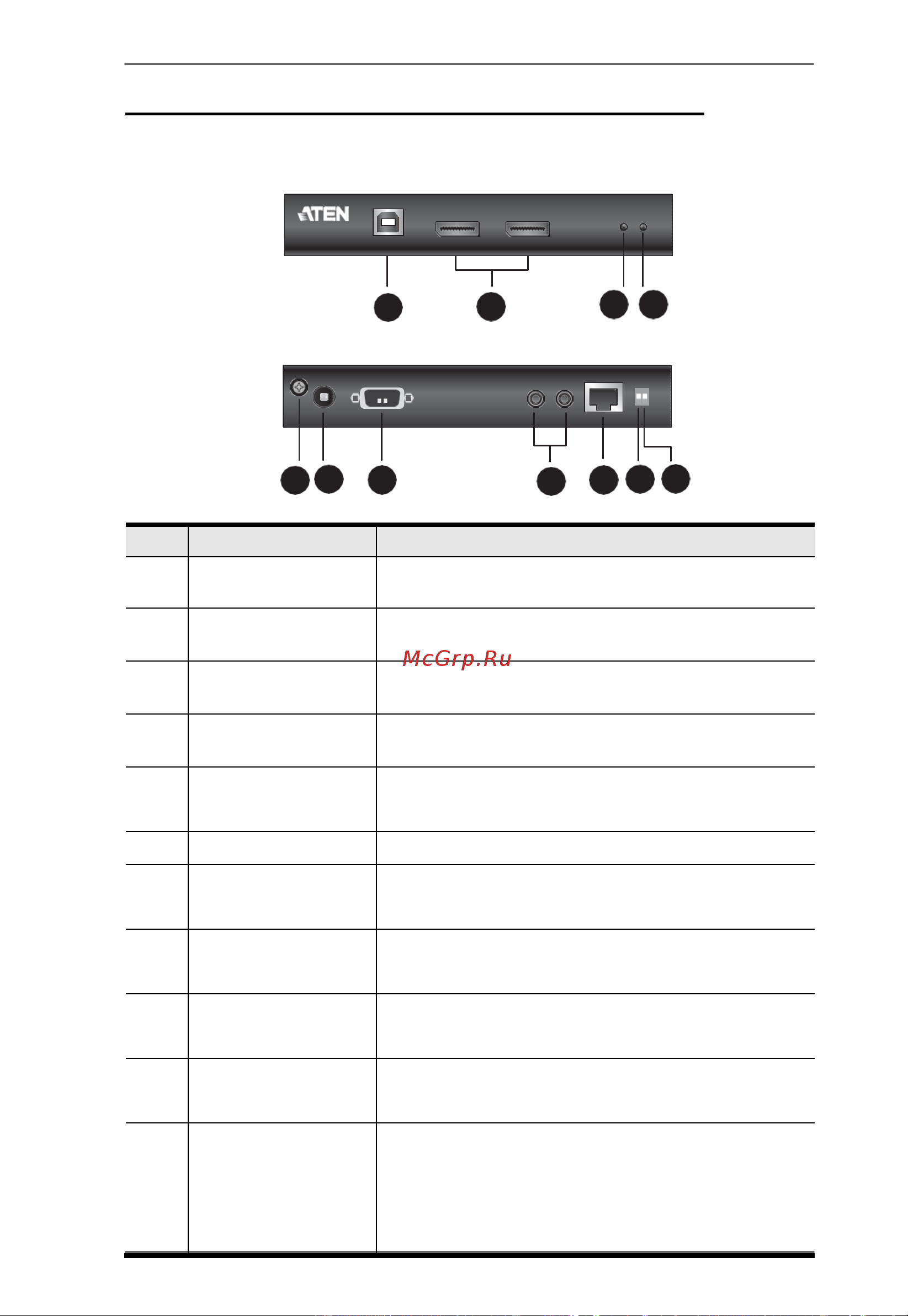

CE924L (Локальный блок) -вид спереди и сзади
CE924L (Удаленный блок) -вид спереди
CE924L (Удаленный блок) -вид сзади
No.
Компонент
Описание
1
Порт USB Type-B
Подключается кабель USB от вашего компьютера
2 Порты ввода
DisplayPort
Подключите два кабеля DisplayPort от компьютера
к этим двум портам DisplayPort.
3 Индикатор
соединения
Указывает, что передача от передатчика к
приемнику стабильна, см. стр. 21 .
4 Индикатор подачи
питания
Указывает на то, что на устройство подается
питание, см. стр.21 .
5 Клемма заземления Заземляет устройство для предотвращения
повреждений от скачков напряжения или
статического электричества.
6 Гнездо питания Сюда подключается кабель адаптера питания.
7 Порт RS-232 Последовательный порт RS-232 предназначен
для подключения к последовательному
терминалу для настройки.
8
Аудио порты
Эти мини-стерео порты подключаются к портам
динамика (зеленый) и микрофона (розовый) на
компьютере.
9
Порт вывода сигнала
HDBaseT
Подключается кабель Cat 5e / 6 / 6a,
соединяющий локальные и удаленные
устройства.
10 Переключатель
режима Long
Reach
Установите переключатель в положение ON,
чтобы включить режим long reach, см.
Режим
Long Reach, стр. 21.
11 Переключатель
обновления
прошивки.
Установите переключатель в положение ON, чтобы
включить режим обновления прошивки.
Примечание: Режим обновления прошивки
заре
зервирован для технической поддержки. Чтобы
обновить прошивку устройства, обратитесь в
службу поддержки клиентов ATEN.
5 6
7
8 9 10 11
1
2
3 4
