Глава 1. Введение
7
9
1
2
3 4 5

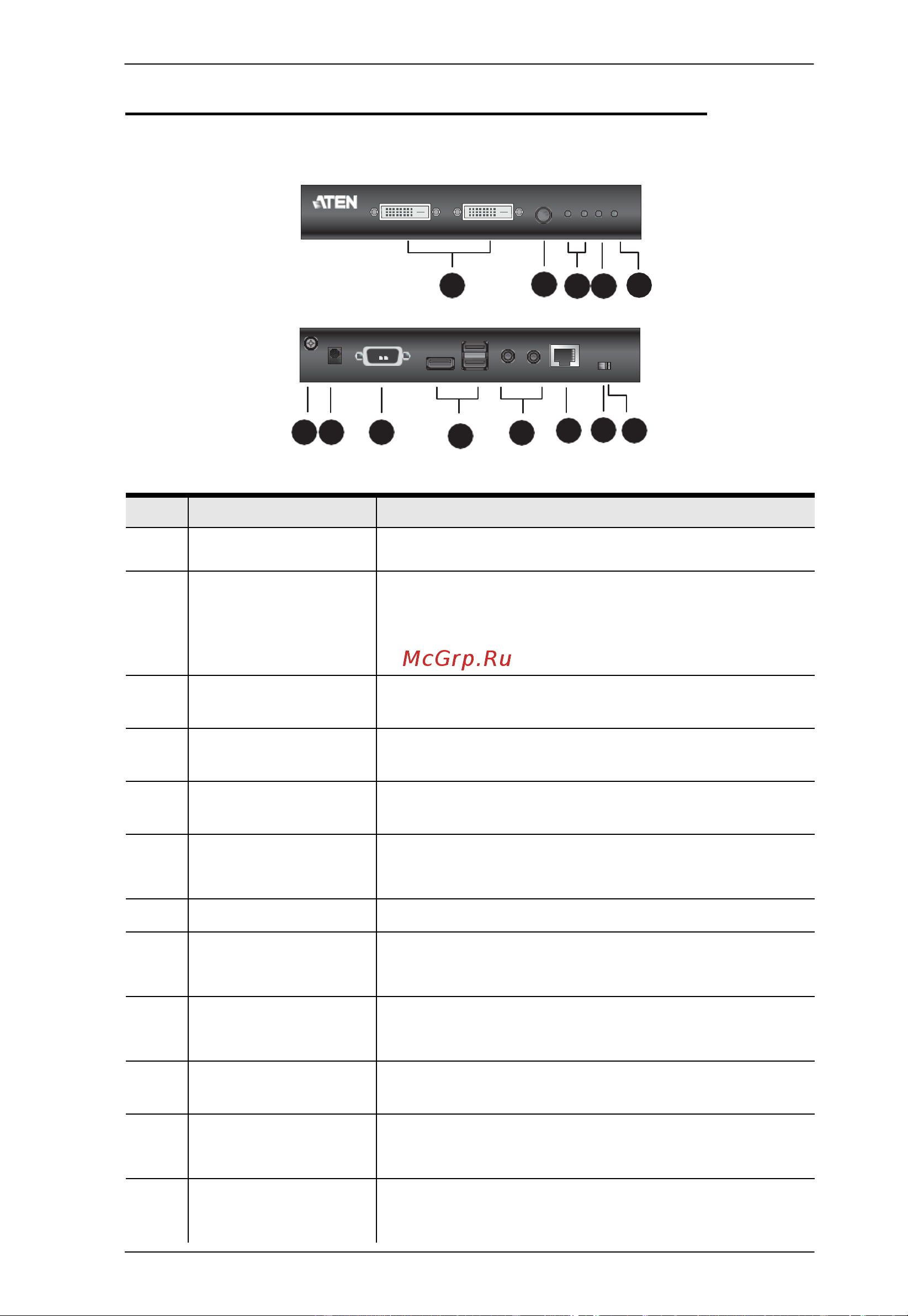

CE624R (Удаленный блок) -вид спереди и сзади
CE624R (Удаленный блок) -вид спереди
CE624R (Удаленный блок) -вид сзади
No.
Компонент
Описание
1
Порты вывода DVI-D
Подключите монитор DVI к каждому из этих портов
DVI.
2 Кнопка
«пробужде
ния» ПК
(wakeup
PC).
Нажмите эту кнопку, если вы находитесь на
удаленной консоли и хотите «разбудить»
компьютер на локальной стороне.
3
Индикаторы вывода
видео 1 и 2
Iказывает активность видеовыхода и его
состояние между устройствами , см. стр. 21 .
4
Индикатор
соединения
Указывает, что передача от передатчика к
приемнику стабильна, см. стр. 21 .
5
Индикатор подачи
питания
Указывает на то, что на устройство подается
питание, см. стр.21 .
6
Клемма заземления
Заземляет устройство для предотвращения
повреждений от скачков напряжения или
статического электричества.
7
Гнездо питания
Сюда подключается кабель адаптера питания.
8
Порт RS-232
Последовательный порт RS-232 предназначен
для подключения к последовательному
терминалу для настройки.
9 Порт USB Type-A Подключите клавиатуру и мышь удаленной
консоли, или устройства USB 2.0 к этим трем
портам USB.
10
Аудио порты
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
11
Порт ввода сигнала
HDBaseT
Подключается кабель Cat 5e / 6 / 6a,
соединяющий локальные и удаленные
устройства.
12
Переключатель
режима Long
Reach
Установите переключатель в положение ON,
чтобы включить режим long reach, см. Режим
Long Reach, стр. 21.
6 7 8
10 11 12 13
