Aten CE924 [22/37] Монтаж в стойке

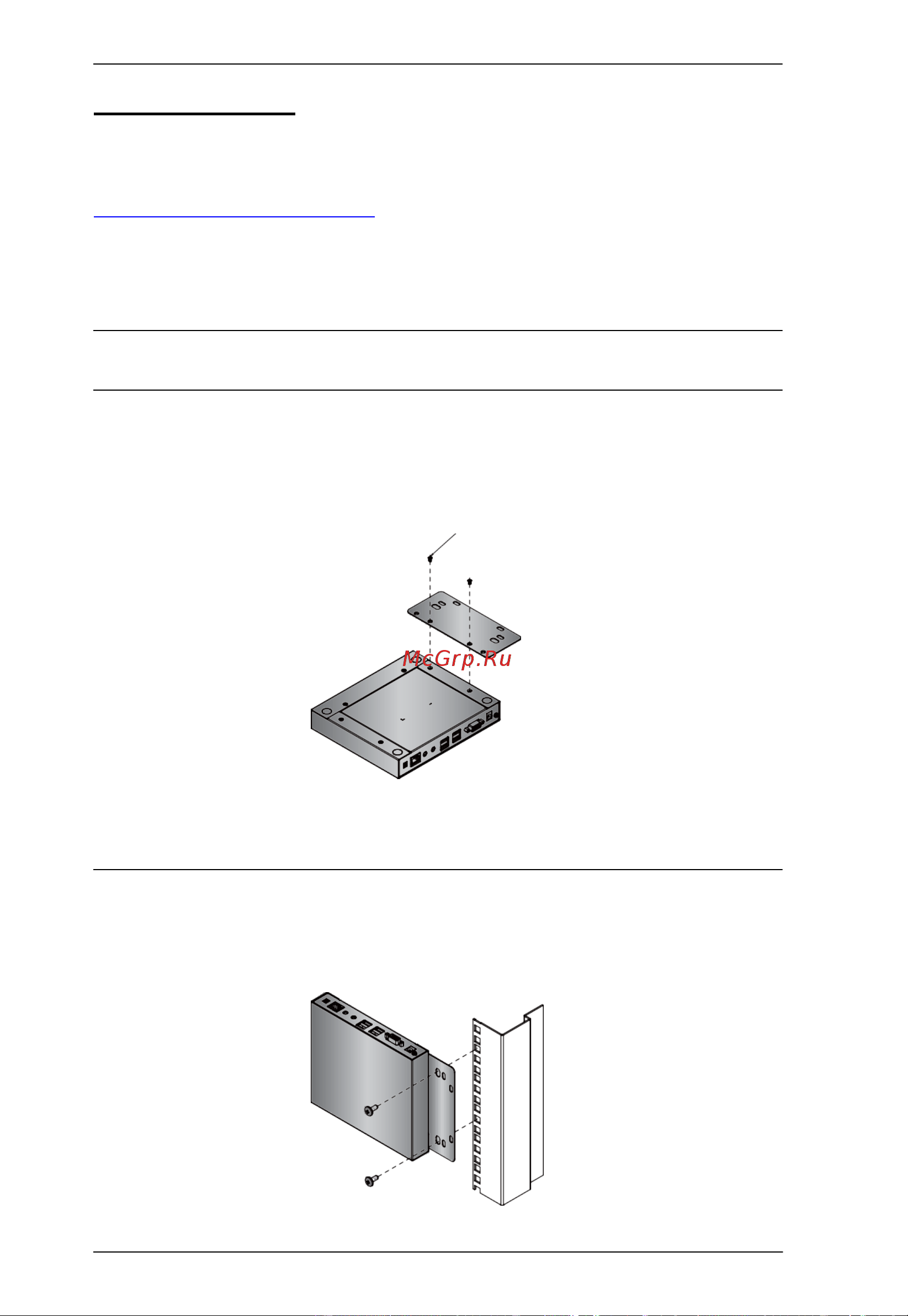

![Aten CE924 [22/37] Монтаж в стойке](/views2/1977466/page22/bg16.png)
14
Руководство пользователя CE624/ CE924
Монтаж в стойке
Используйте комплект VE-RMK 1U для монтажа в стойке CE624/
CE924. Более подробно об аксессуарах см. на нашем сайте
http://www.aten.com/global/en/
Для удобства CE624 / CE924 может быть смонтирован на системных
стойках. Для установки устройства в стойке, выполните следующие
действия.
Примечание: На схеме ниже используется блок CE924, процедура для
подключения CE624 идентична.
1.
Используя винты, входящие в комплект для монтажа,
прикрутите монтажный кронштейн к нижней части (с любого
конца) устройства, как показано на схеме ниже:
Шестигранная
головка Phillips
M3x6
2.
Прикрутите болтами кронштейн в удобное место на стойке.
Примечание: Винты для стойки не входят в комплект. Рекомендуем
использовать болты M5x12.
Phillips Type I с крестообразным шлицем.
