Инструкция по эксплуатации
- 12 -
FSK (R-D) 4.0-11 кВТ
А
А
В
В
А
В
В
А

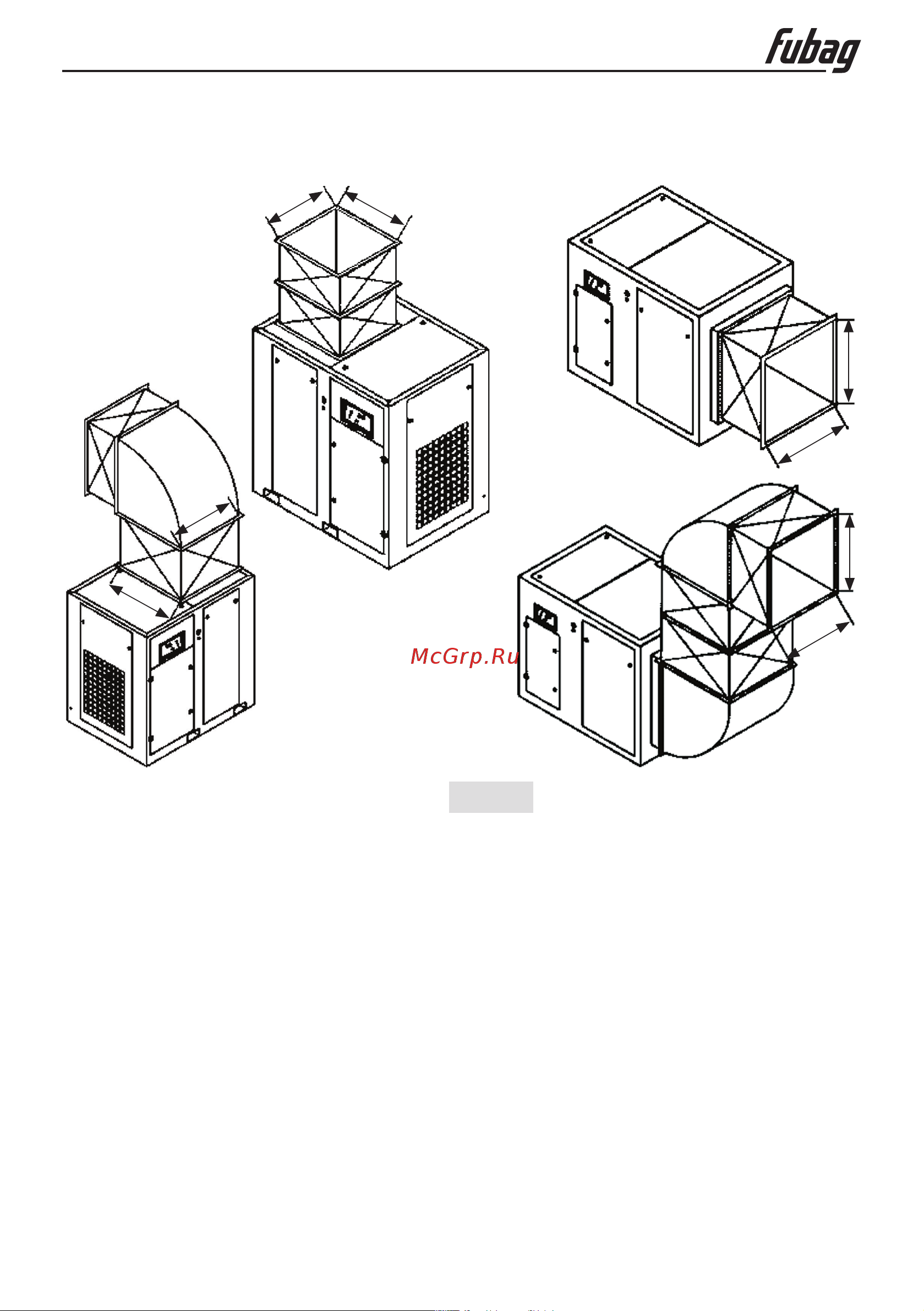

Рис. 2.3
Выход горячего воздуха сверху
(охладитель сверху)
Выход горячего воздуха сбоку
(охладитель сбоку)
2.3 ТРУБОПРОВОД
• Диаметр воздухопроводов должен быть рассчитан в соответствии с длинной, потерями
на повороты и минимальными потерями давления. Все трубы и сочленения должны быть
совместимы с максимальной рабочей температурой компонентов устройства, и их номи-
нальное давление должно быть таким же, как максимальное давление компрессора.
• Если отсутствует ресивер (FSK), то винтовой воздушный компрессор не может быть объ-
единен с поршневой воздушной системой. Рекомендуется соединять два типа воздушных
компрессоров с ресивером, используя при этом отдельные трубопроводы. Когда парал-
лельно установлено несколько воздушных компрессоров, необходимо установить запор-
ный клапан и дренажный клапан для каждого воздушного компрессора перед ресивером.
2.4 ПРОВЕРКА УРОВНЯ ЖИДКОСТИ
• Смотровое стекло уровня жидкости служит указателем уровня. Следите за уровнем жид-
кости через смотровое стекло. Когда компрессор не эксплуатируется, уровень жидкости
не должен падать ниже уровня стекла.
2.5 ПОДГОТОВКА ЭЛЕКТРИЧЕСКОЙ ЧАСТИ
