Инструкция по эксплуатации
- 4 -
FSK (R-D) 4.0-11 кВТ
Компрессор FSKD

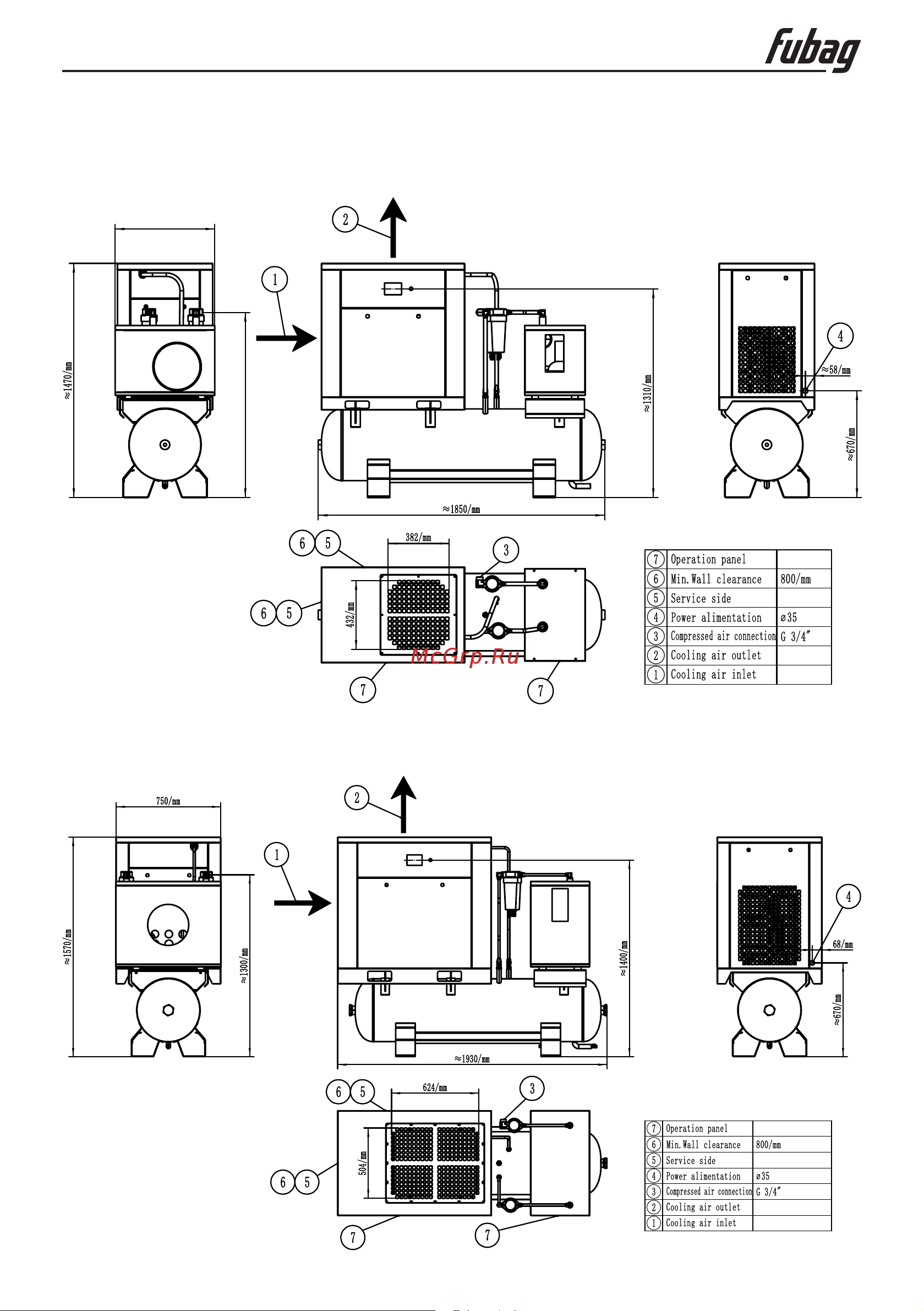

Габаритные размеры (4,0 - 5,5 - 7,5 кВт)
Габаритные размеры (11 кВт)
640 mm - 4 kW
670 mm - 5,5-7,5 kW
1120 mm - 4 kW
1150 mm - 5,5-7,5 kW
