Инструкция по эксплуатации
- 13 -
FSK (R-D) 4.0-11 кВТ
• Электрическая проводка должна быть выбрана и подсоединена в соответствии сноми-
нальными значениями тока компрессора и стандартами. Подключением должен занимать-
ся квалифицированный электрик. Руководствуйтесь данными в приложении №1. В случае
не соблюдения требований инструкции по эксплуатации производитель имеет право не
подтвердить гарантию на оборудование.
ПРИМЕЧАНИЕ!
На рабочем месте установки заказчик должен обеспечить наличие выключателя источни-
ка питания.
Для того чтобы убедиться, что первый пуск пройдет без проблем, следует несколько раз
проверить электрические схемы.
ВНИМАНИЕ!
Опасность смертельного поражения током. Отсоедините все источники питания перед
проведением сервисного обслуживания.
1. Проверьте напряжение на входе. Убедитесь, что компрессор соответствует этому на-
пряжению.
2. Проверьте все электрические соединения на степень затяжки резьбовых соединений.
3. Запустите компрессор на 1-2 сек., чтобы проверить контроль направления вращения
двигателя, как описано в пункте 2.6.
ПРИМЕЧАНИЕ!
Принципиальная электрическая схема прикреплена с внутренней стороны панели управ-
ления. Электросхемы нестандартных компрессоров могут от нее отличаться.
2.6 ПРОВЕРКА НАПРАВЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ!
Направление вращения двигателя должно проверяться при запуске компрессора. При не-
обходимости следует открыть панель компрессора, чтобы увидеть направление вращения
двигателя.

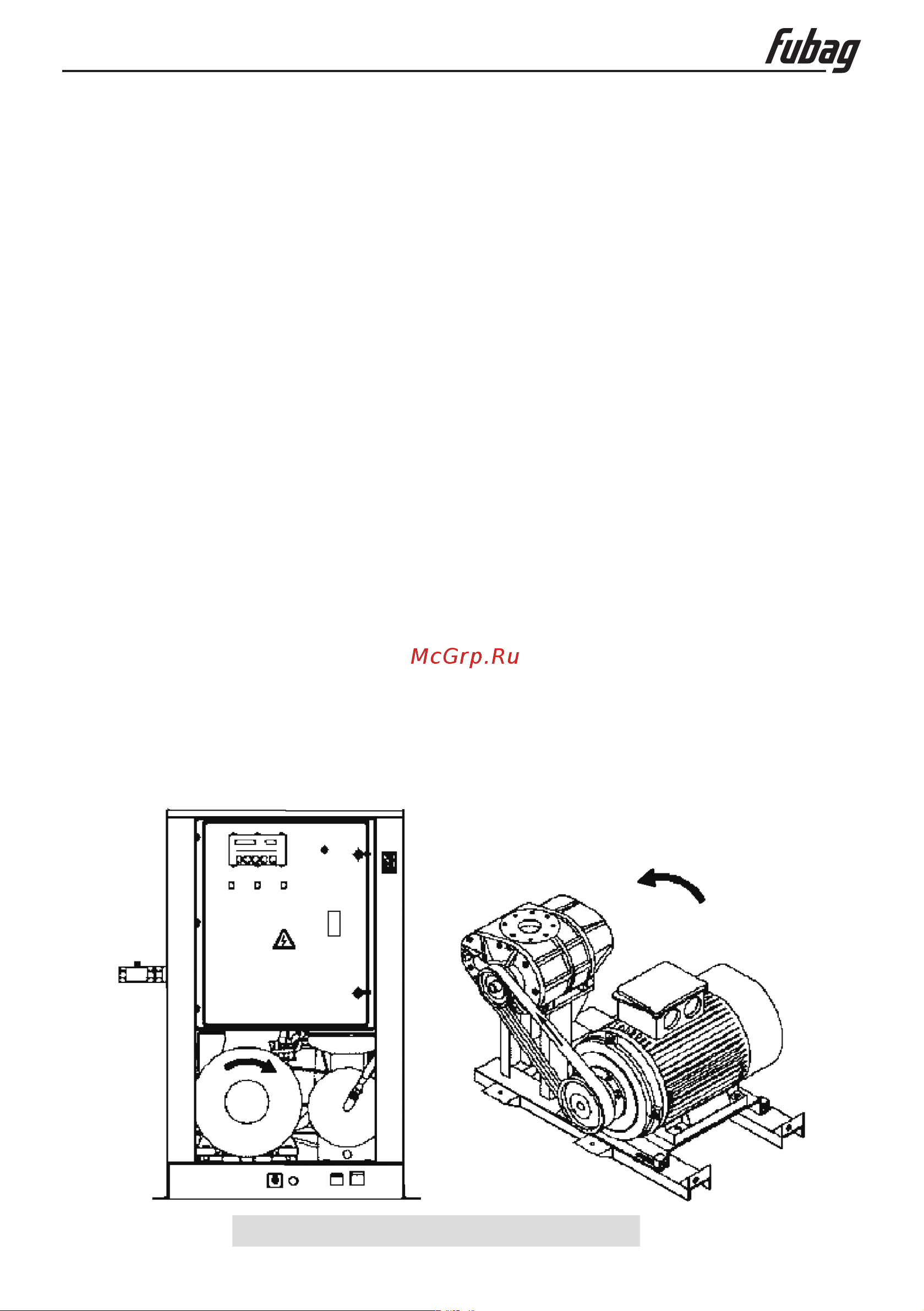

Рис. 2.4 Направление вращения двигателя
