Инструкция по эксплуатации
- 19 -
FSK (R-D) 4.0-11 кВТ
Управление
Воздух
Масло
Воздушно-
масляная
смесь
Впуск
воздуха
Выпуск
воздуха

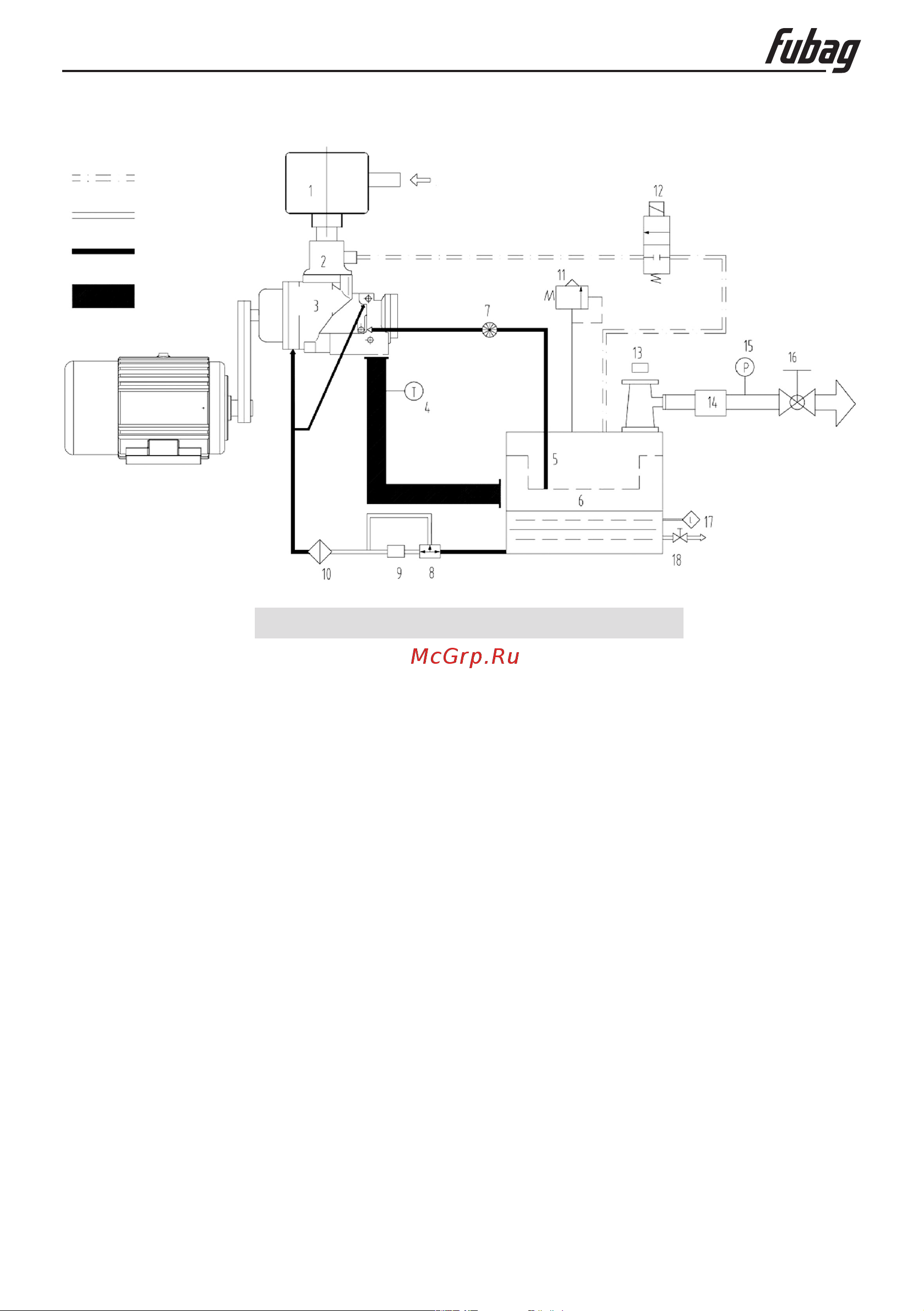

Рис. 4.2 Функциональная схема компрессора
1. Воздушный фильтр
2. Впускной клапан
3. Винтовая пара
4. Датчик температуры
5. Воздушно-масляный
сепаратор
6. Приемный резервуар
воздушно-масляной смеси
7. Масломерное стекло
обратном маслопроводе
8. Терморегулирующий
клапан (опция)
9. Масляный охладитель
10. Масляный фильтр
11. Предохранительный
клапан
12. Электромагнитный клапан
13. Клапан минимального
давления
14 Вторичный охладитель
15. Датчик давления
16. Шаровой клапан
17. Указатель уровня масла
18 Патрубок для слива масла
