SNR UPS-ONRT-10000-INTXL [11/38] Режим работы от акб

2.6.1 Режим работы от сети

Как изображено на рисунке 1.4, Электроэнергия постоянного тока через выпрямитель и инвертор

поступает на нагрузку. Зарядное устройство подзаряжает аккумулятор.

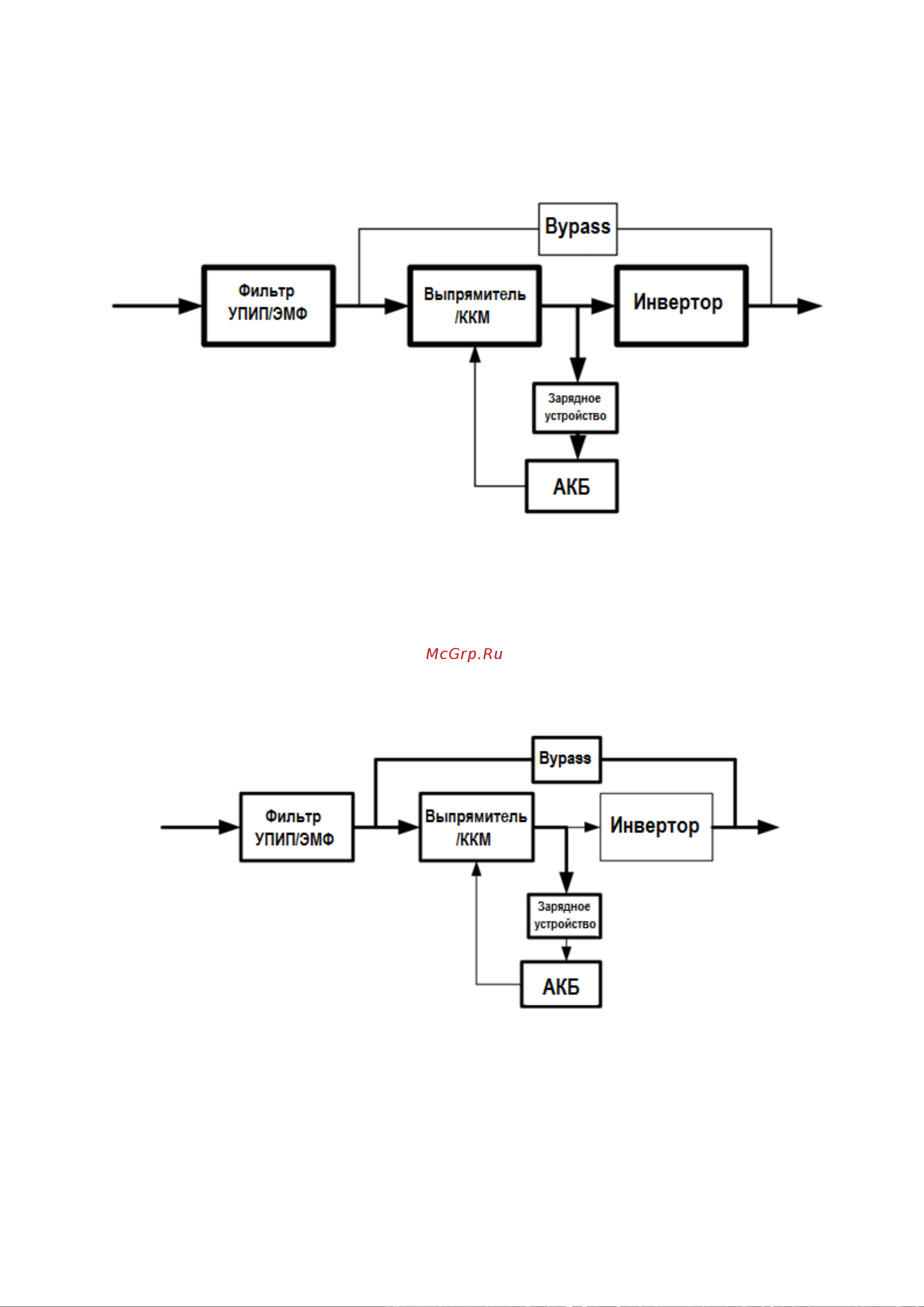

Рисунок 1.4 Режим работы от сети

2.6.2 Режим статического Bypass

Если инвертор неисправен или перегружен, ИБП перейдет в режим Bypass. Так же перевести ИБП в

режим Bypass в нормальном режиме работы можно нажатием клавиши ON / OFF. В режима Bypass

электроэнергия из сети поступает напрямую на нагрузку, а ИБП не защищает нагрузку от

перенапряжения (рисунок 1.5).

Рисунок 1.5 Режим статического байпаса

2.6.3 Режим работы от АКБ

В нормальном режиме работы при отключении входной сети, ИБП перейдет в режим работы от

аккумулятора. В этом режиме батарея обеспечивает питание инвертора, который в свою очередь

питает нагрузку (Рисунок 1.6).
