SNR UPS-ONRT-10000-INTXL [20/38] Подключение кабелей питания входа выхода

3.2.3 Установка в стойку

Сначала необходимо установить дополнительные блоки батарей, так как они самые тяжелые.

Установку необходимо проводить двумя и более квалификационным персоналом.

1) Установите салазки

2) Поместите ИБП и дополнительный блок батарей на салазки и закрепите блоки на направляющих

шкафа.

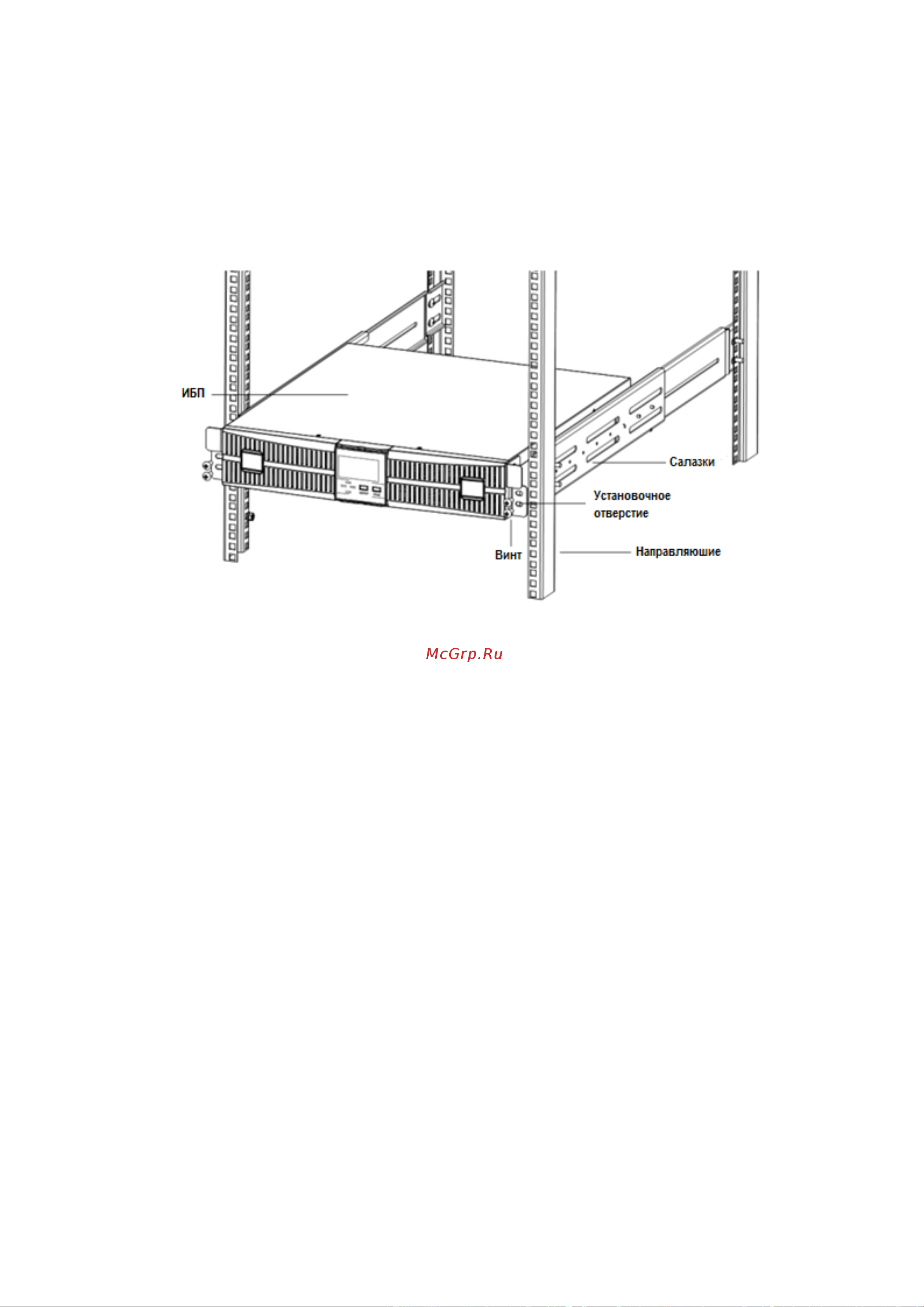

Рисунок 2.4 Установка в стойку

3.2.4 Подключение кабелей питания входа/выхода

Установка и подключение должны выполняться в соответствии с местными стандартами и

следующими инструкции квалифицированным персоналом. В целях безопасности перед установкой

отключите сетевой выключатель питания. Отключите батарейный выключатель для модели со

встроенными аккумуляторами.

1) Откройте крышку клеммной колодки, расположенную на задней панели ИБП, см. рисунок

внешнего вида.

2) Для моделей ИБП 6кВА рекомендуется выбрать провод не менее UL1015 10AWG (6 мм2) или

другой изолированный провод, который соответствует стандарту AWG для входных и выходных

проводов ИБП.

3) Для моделей ИБП 10кВА рекомендуется выбрать провод UL1015 8AWG (10мм2) или другой

изолированный провод, который соответствует стандарту AWG для входных и выходных

проводов ИБП.

ВНИМАНИЕ: Не используйте стационарную розетку в качестве входного источника питания для

ИБП, так как её номинальный ток меньше максимального входного тока ИБП. В противном случае

розетка может быть сожжена и разрушена. Для длительных режимов автономной работы убедитесь,

что емкость батарей превышает 24 Ач, чтобы избежать чрезмерной зарядки, либо проверить ток

заряда и установить его в соответствии с емкостью аккумулятора
