SNR UPS-ONRT-10000-INTXL [9/38] Описание системы

Как показано на рисунке 1-2, на задней панели предусмотрены следующие компоненты и функции:

− слот для SNMP-карты;

− вентиляторы: интеллектуальное управление скоростью вращения вентилятора;

− RS232: тип DB9, используемый для подключения программного обеспечения для мониторинга;

− USB тип B: используется для подключения программного обеспечения для мониторинга;

− EPO;

− параллельный порт (опционально);

− кабельный ввод;

− Bypass выключатель: защита от перенапряжений;

− кабельный протектор: кабельный ввод, крепежные кабели, безопасность.

2.5 Описание системы

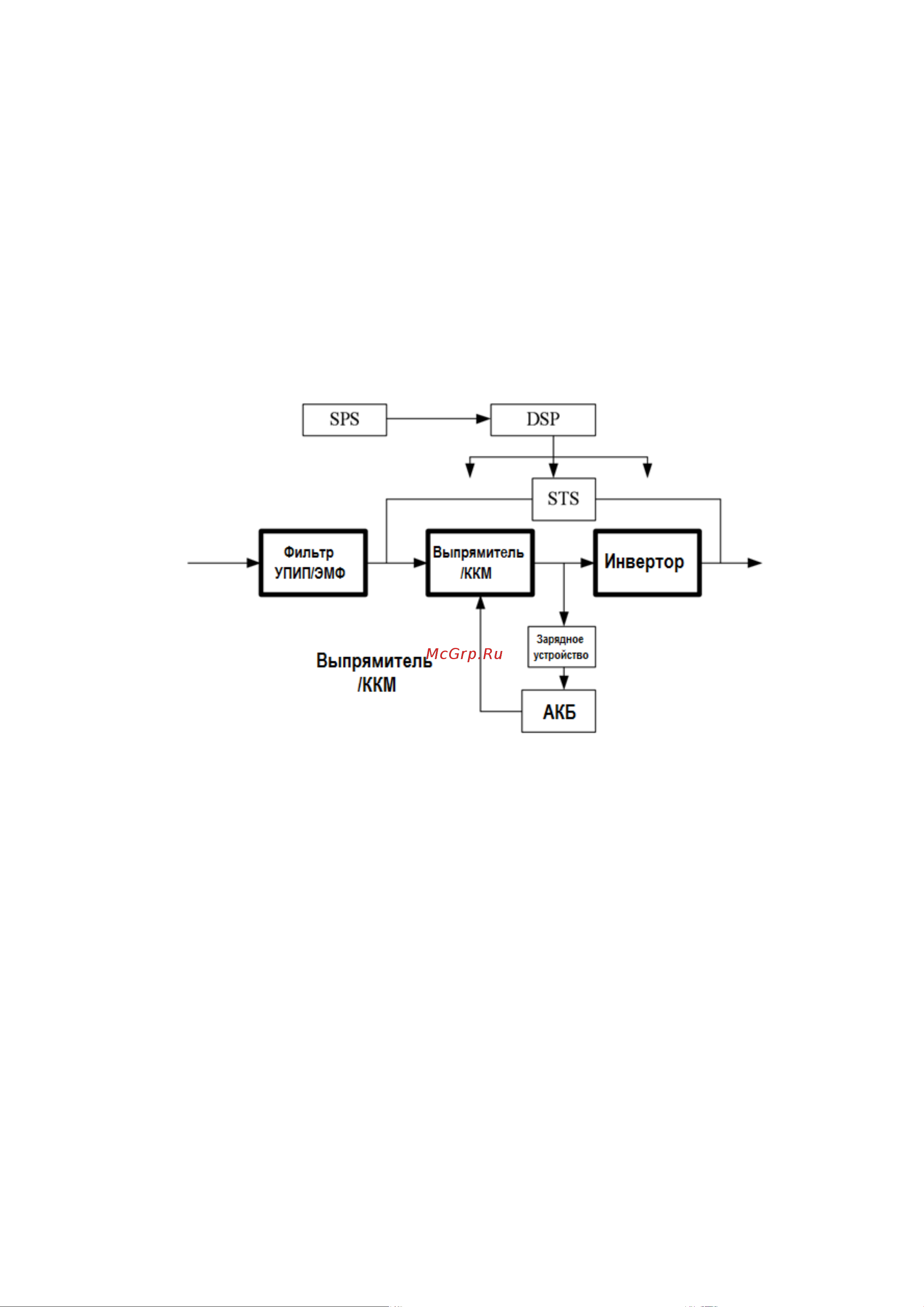

Рисунок 1.3 Блок схема ИБП

2.5.1 Устройства подавления импульсных помех (TVSS) и электромагнитный фильтр EMI/FRI

Эти компоненты ИБП обеспечивают защиту от перенапряжений и фильтруют как электромагнитные

помехи (ЭМП), так и радиочастотные помехи (РЧП). Они уменьшают перенапряжение или помехи в

линии электроснабжения, и защищают чувствительное оборудование

2.5.2 Выпрямитель / Корректор коэффициента мощности (ККМ)

При нормальной работе выпрямителя / корректор коэффициента мощности, схема преобразует

полезную переменную мощность переменного тока в регулируемую мощность постоянного тока для

использования инвертором, гарантируя, что форма сигнала входного тока, используемого ИБП,

будет близка к идеальной. Синусоидальность входного тока достигает за счёт:

− ИБП потребляет электроэнергию как можно эффективнее.

− Количество искажений уменьшается.

Это обеспечивает более чистую мощность, используемую другими устройствами в помещении, не

защищенными ИБП.
