3.5 Подключите коммуникационных кабелей
Кабели связи включают в себя: кабель USB и кабели параллельного подключения.
Подключите USB-кабеля:
1) Подключите USB-кабель к порту USB на задней панели ИБП, изображенной на рисунке 1.2
2) Подключите USB-кабель к плате
Подключение кабелей для параллельного подключения:

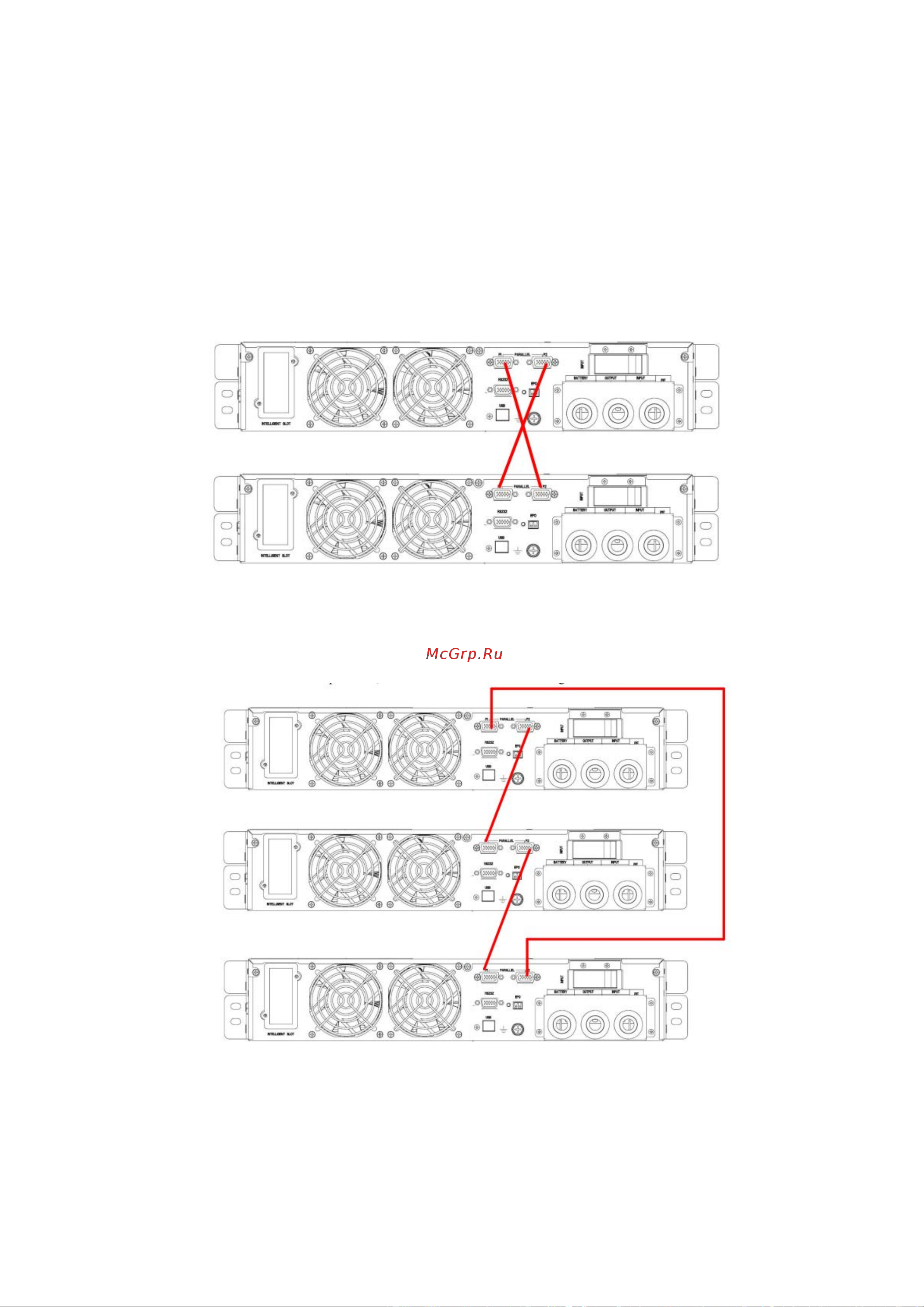

Для подключения двух ИБП, подключите коммуникационные кабели, как изображено на рисунке.2.7
Рисунок 2.7 Параллельное подключение двух ИБП
Для параллельного подключения трёх ИБП, подключите кабели для параллельного подключения,
как изображено на рисунке 2-8
Рисунок 2.7 Параллельное подключение трёх ИБП
ВНИМАНИЕ: необходимо установить ИБП в режим параллельной системы, как «parallel mode» с
помощью программного обеспечения в соответствии с «Приложением А» перед запуском
параллельной системы
