SNR UPS-ONRT-10000-INTXL [22/38] Параллельное подключение

2) Установите выключатель аккумуляторной батареи в положение «ВЫКЛ» и соедините 16 штук

аккумуляторов последовательно

3) Сначала необходимо подключить внешний аккумуляторный кабель к аккумулятору, если вы

сначала подключите кабель к ИБП, вы можете столкнуться с опасностью поражения

электрическим током. Положительный полюс батареи подключен к ИБП с красным проводом;

отрицательный полюс батареи подключен к ИБП с черным проводом; зелено-желтый провод

подключен к земле аккумуляторного шкафа.

3. Завершение подключения внешнего кабеля блока аккумуляторов к ИБП. Не пытайтесь

подключать какие-либо нагрузку к ИБП. Сначала необходимо подключить входной силовой провод

нужным клеммам. А затем установите автоматический выключатель аккумуляторной батареи в

положение «ВКЛ». После этого установите входной автоматический выключатель в положение

«ВКЛ». ИБП начинает заряжать аккумуляторные батареи.

3.4 Параллельное подключение

1. Краткое введение

Пока ИБП имеет возможность параллельного подключения (опционально), параллельно может быть

подключено до 3 ИБП для обеспечения совместного использования мощности и резервирования

мощности.

2. Подключение

1) Установите плату параллельного подключения.

2) Подключите ИБП между собой двумя стандартными 15-контактными кабелями для

параллельного подключения. Длина кабеля не должна превышать 3 м.

3) Строго соблюдайте требования к проводке, для коммутации каждого ИБП.

4) Подключите выходные провода каждого ИБП к панели выходного выключателя.

5) Каждому ИБП нужен отдельный блок аккумуляторов.

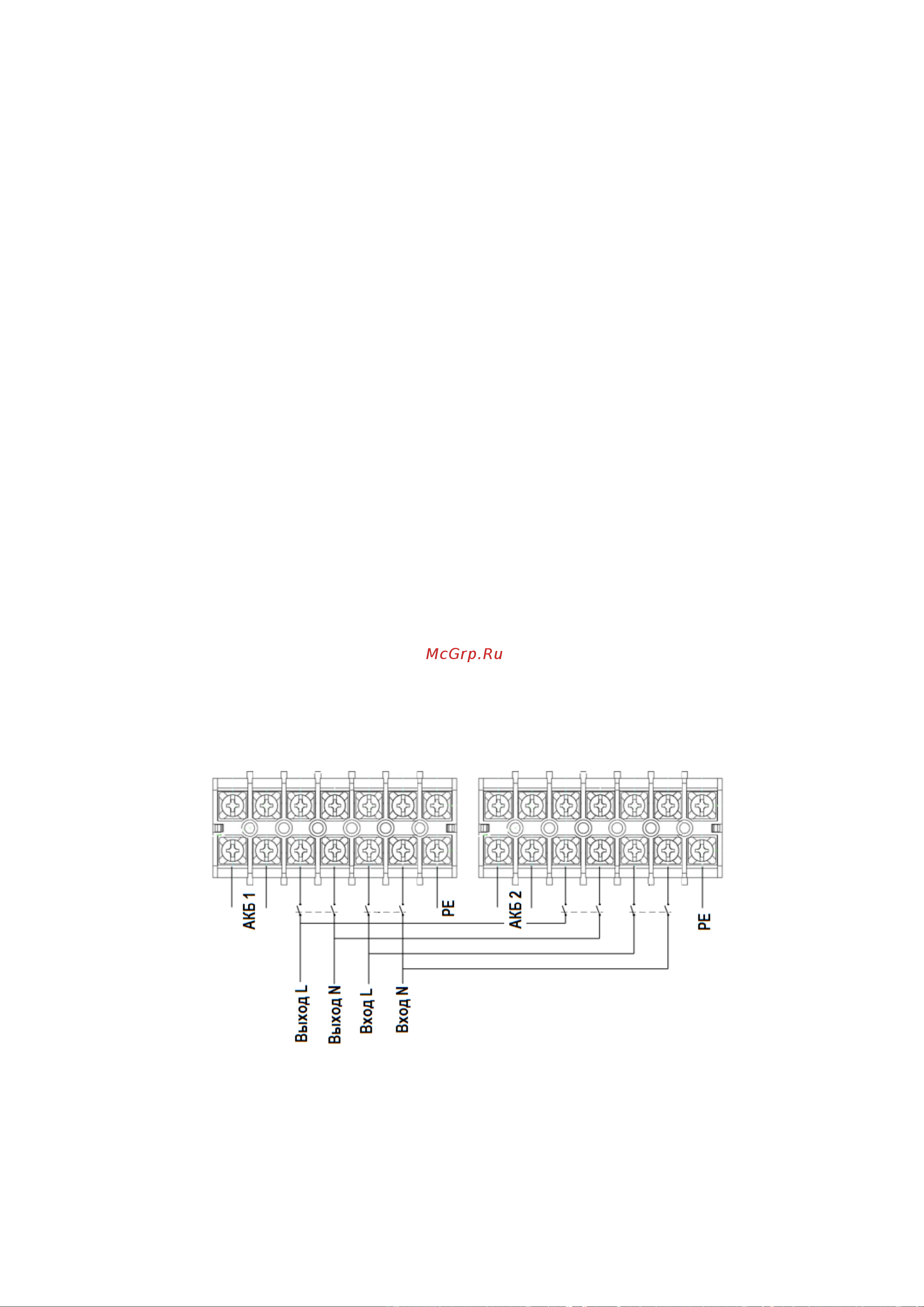

6) См. схему подключения на рисунке 2.6 и выберите подходящий автоматический

выключатель.

Рисунок 2.6 Параллельная схема подключения

Требование выходных кабелей следующие:

− рекомендуется, чтобы кабель для подключения нагрузки ИБП были меньше 20 м;

− разница между проводами ввода и вывода ИБП должна быть менее 10%.
