9
Для обеспечения обычной работы с присоединением силовых клемм ИБП рекомендуется оставлять
достаточное пространство у передней и задней стенок оборудования, обеспечивающее свободный
проход персонала при полностью открытых дверцах.
1.4.2 Доступ с передней и задней сторон
Компоненты ИБП расположены с учетом возможности доступа для обслуживания, диагностики и
ремонта со стороны передней и задней стенок. Тем самым уменьшается потребность в площади для
бокового доступа
1.4.3 Окончательное размещение
Когда оборудование окончательно установлено в нужном месте, убедитесь, что регулируемые опоры
настроены таким образом, чтобы ИБП занял неподвижное устойчивое положение.
1.4.4 Компоновка ИБП

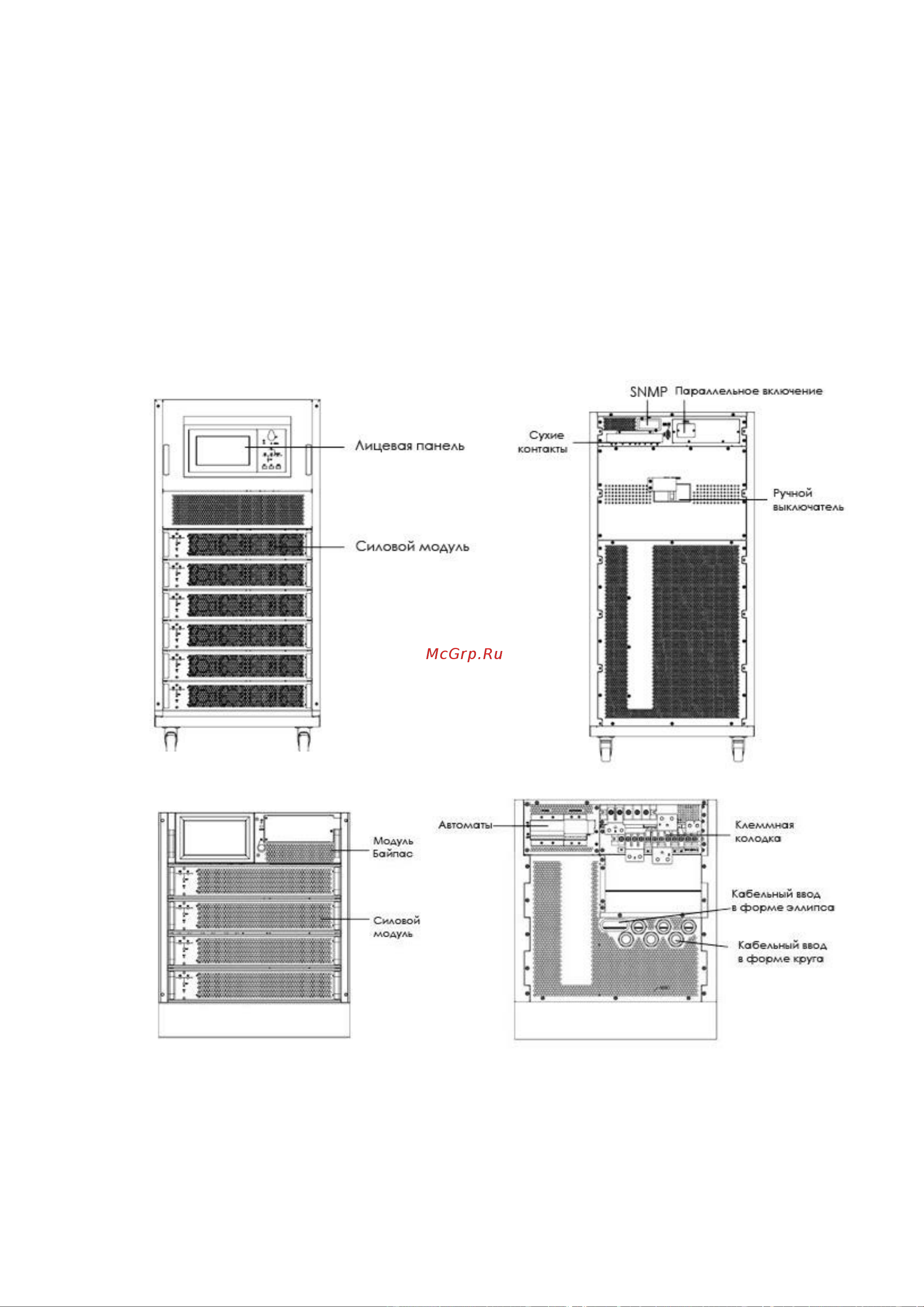

Компоновка ИБП показана на рис. 1-4.
Рисунок 1 – Шасси ИБП с 6 силовыми модулями
Рисунок 2 – Шасси ИБП с 4 силовыми модулями
