2. ИБП поставляется с замкнутыми контактами 1 и 2 порта J4.
3. Все вспомогательные кабели должны быть с двойной изоляцией, сечением 0.5мм
2
~ 1.5мм
2
,
максимальная длина 25м и 50м.
1.7.4 Сухие контакты входа генератора
Порт J5 представляет собой интерфейс, отслеживающий состояние подключения к генератору.
Замыкание контакта 2 порта J5 на напряжение +24 В означает, что генератор подключен к системе.
Схема интерфейса показана на рис. 12, описание приводится в таблице 1-5.

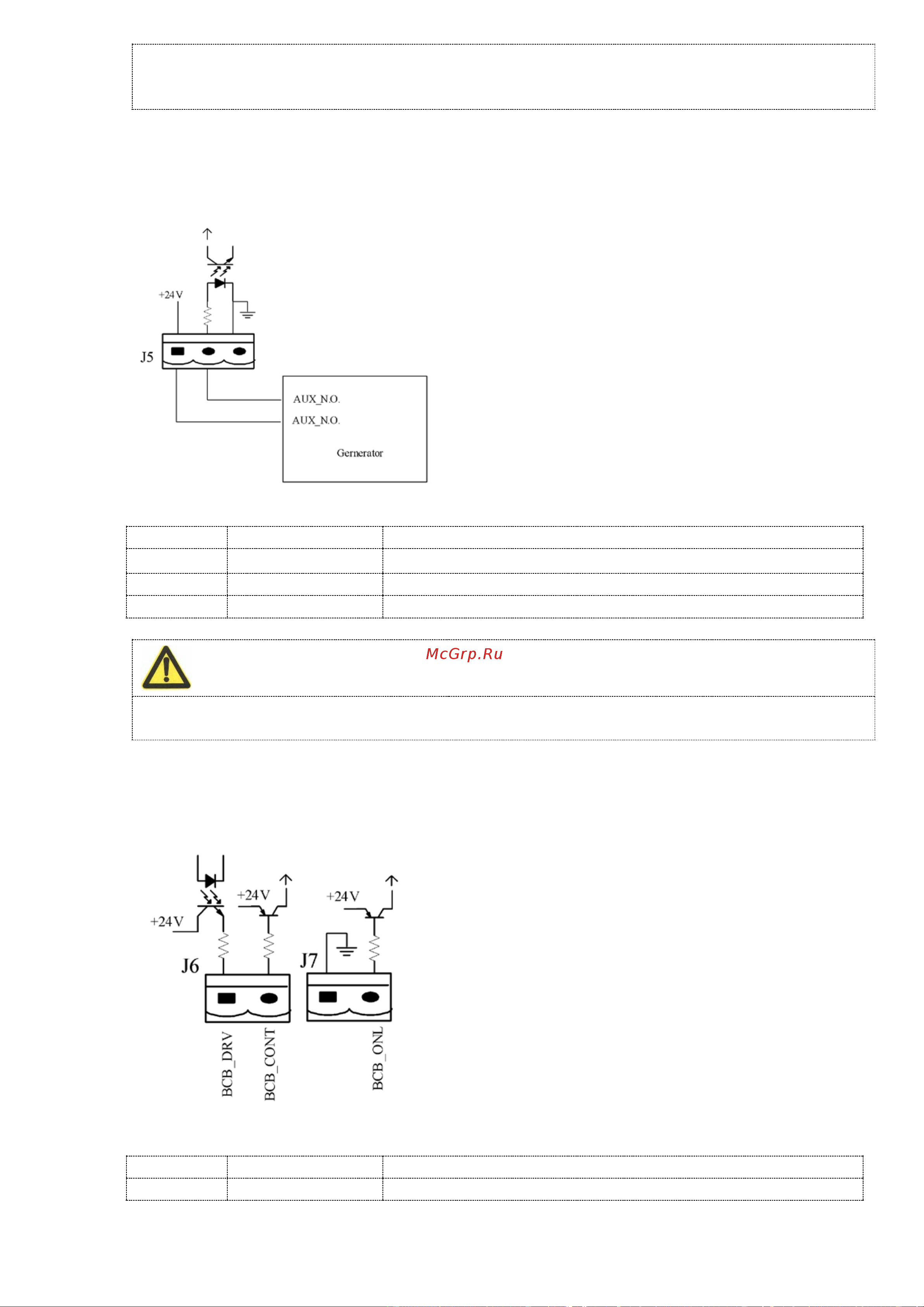

Рисунок 12 - Схема интерфейса состояния и подключения генератора
Таблица 1-5. Описание интерфейса состояния и подключения генератора
Позиция
Наименование
Назначение
J5.1
＋
24V
Источник напряжения +24 В
J5.2
GEN
Состояние подключения генератора
J5.3
GND
Силовое заземление
Примечание
Все вспомогательные кабели должны быть с двойной изоляцией, сечением 0.5мм
2
~ 1.5мм
2
,
максимальная длина 25м и 50м.
1.7.5 Входной порт выключателя цепи аккумуляторов – BCB
J6 и J7 - порты выключателя BCB. Схема порта показана на рис. 13, описание порта приводится в
таблице 1-6.
Рисунок 13 - Интерфейс BCB
Таблица 1-6 Описание порта BCB
Позиция
Наименование
Назначение
J6.1
BCB_DRV
Управляющий сигнал BCB: напряжение +24 В, ток 20 мА
