50
Светодиод на передней панели указывает состояние аккумулятора. Если батарея разряжена в
батарейном блоке, светодиод меняется на красный.
7.2 Тип ЖК-дисплея

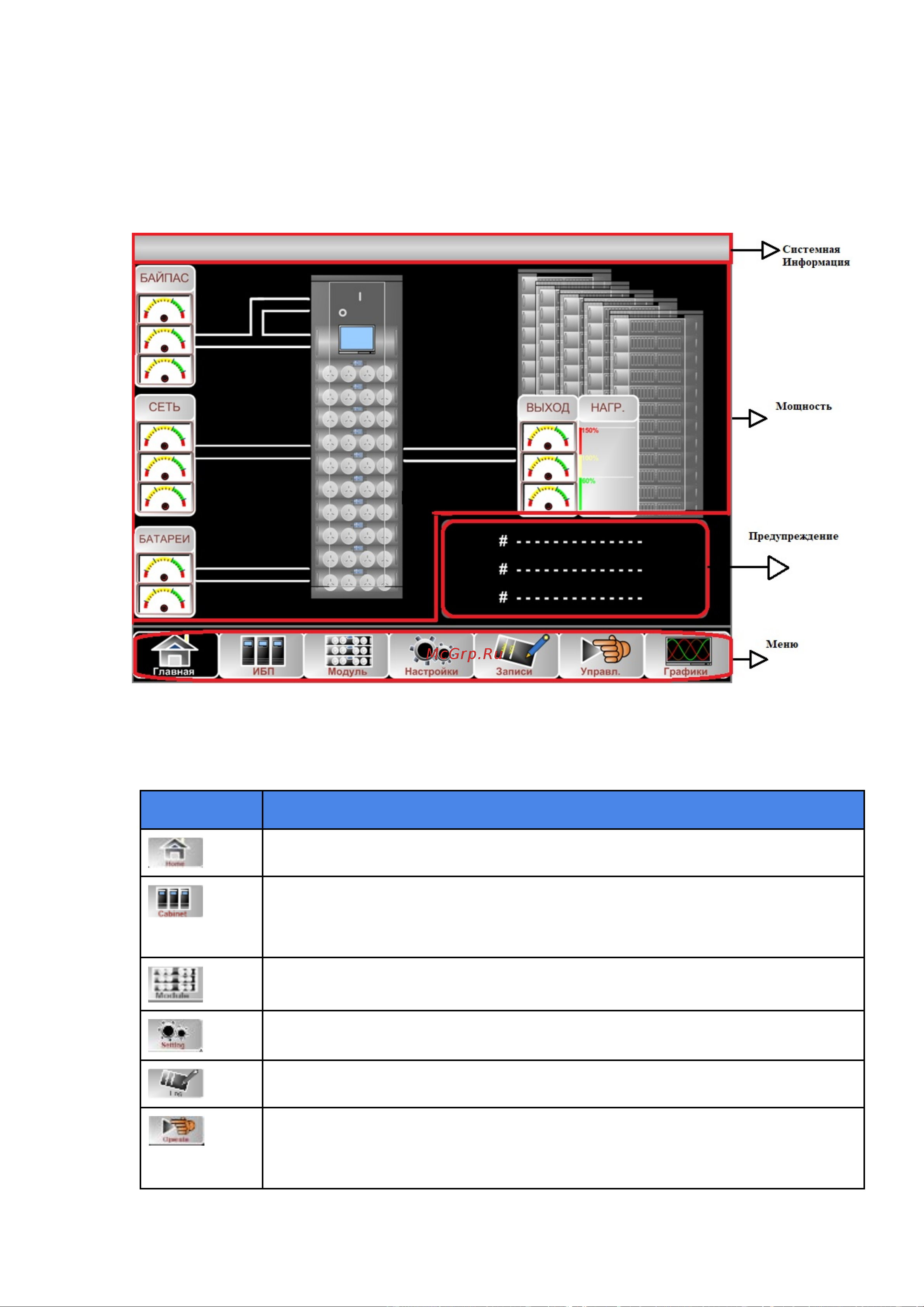

После самопроверки загорается ЖК-дисплея ИБП. ЖК-дисплей показан на рис.7-2, который можно
разделить на 4 части: системная информация, мощность, текущая запись и главное меню.
Рис. 7-2 ЖК-дисплей
Описание значков на ЖК-дисплее описано в таблице 7-5
Таблица 7-5 описание значков на ЖК-дисплее
Значок
Описание
Вернуться на главную страницу в меню
Информация об нагрузке (процент, активная нагрузка, реактивная нагрузка),
информация об аккумуляторах (емкость, оставшееся время, отработанные дни,
температура батареи, температура окружающей среды)
Информация о силовом модуле
Настройки ( дата и время, язык, настройки пользователя )
История логов
Отключение звука вкл / выкл, сброс неисправностей, переход на байпас, переход
на инвертор, включение модуля «выключено», сброс данных истории батареи и
т.д.
