10

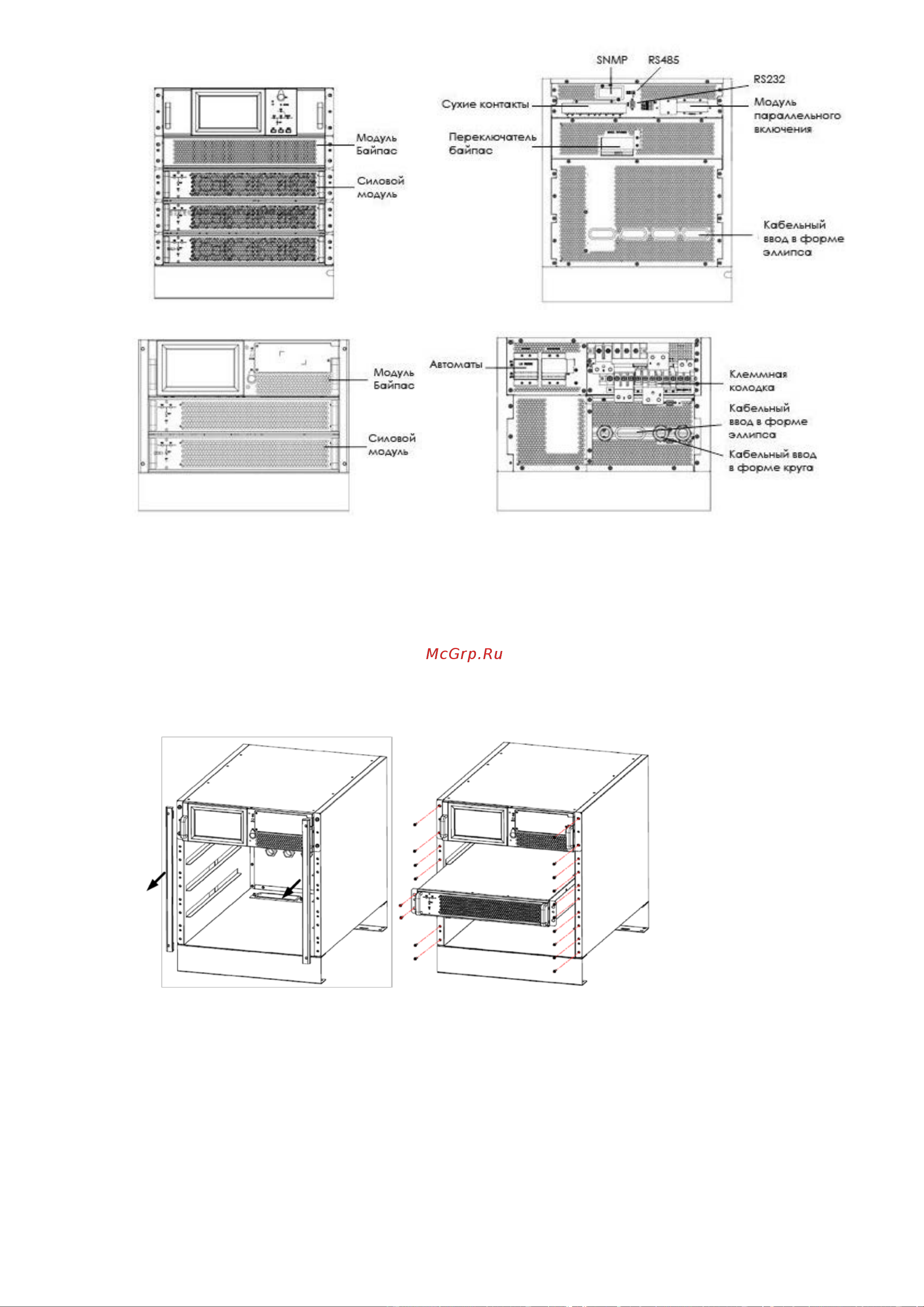

Рисунок 3 – Шасси ИБП с 3 силовыми модулями
Рисунок 4 – Шасси ИБП с 2 силовыми модулями
1.4.5 Установка силовых модулей
Количество силовых модулей, которые можно установить в шасси зависит от того какую модель
шасси вы выбрали. Силовые модули необходимо устанавливать снизу вверх.
Уберите декоративные планки-заглушки на шасси, для этого потяните их вверх, как показано на
рисунке 5а.
Установите силовой модуль в шасси.
Закрепите силовой модуль с помощью болтов к шасси.
Установите декоративные планки обратно как показано на рисунке 5д.
(а)Снятие декоративных планок (б) Установка силового модуля
