11

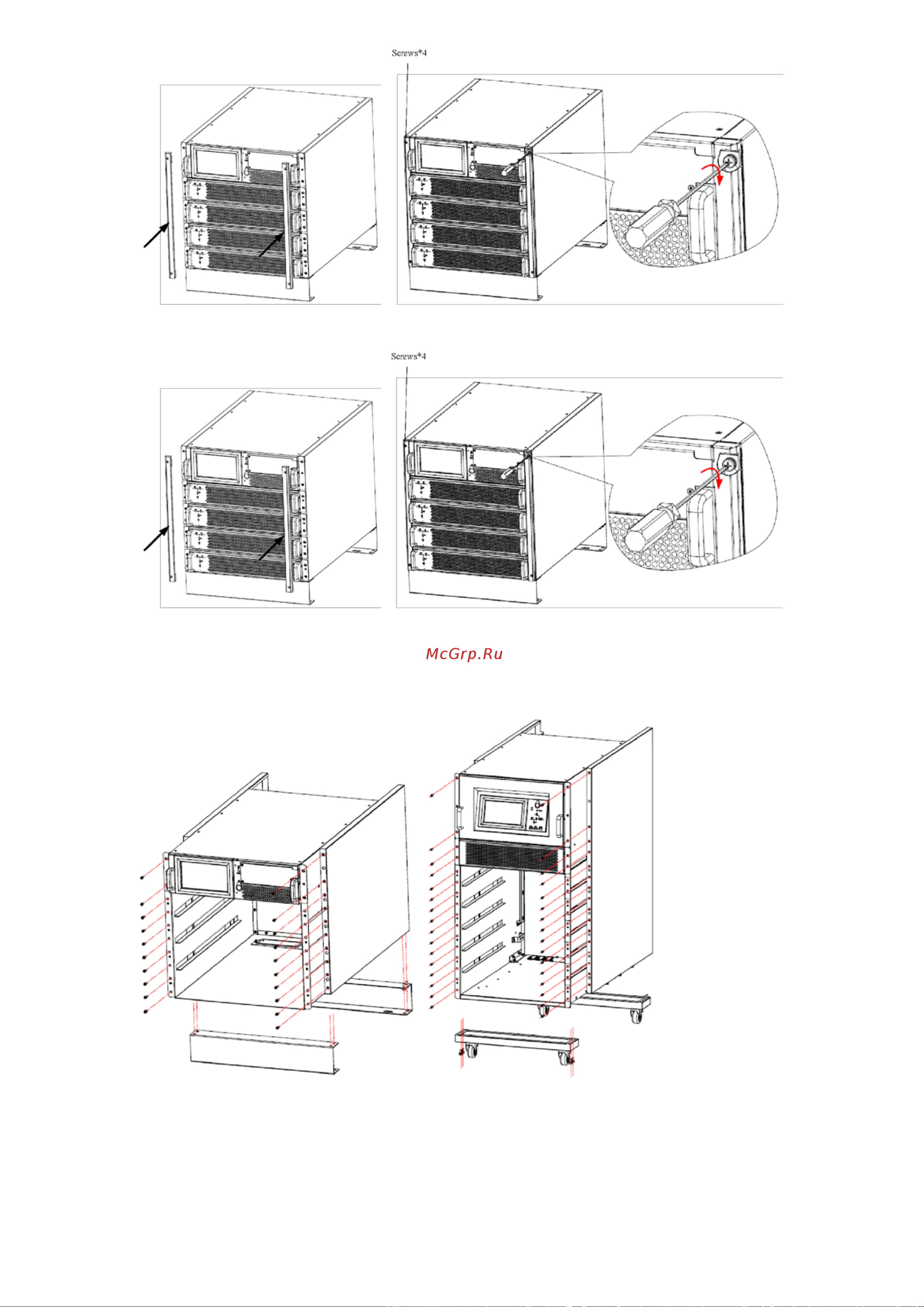

(а)Снятие декоративных планок (б) Установка силового модуля
(в) Установка декоративных планок (г)Закрепление планок
Рисунок 5 – Установка силовых модулей в шасси
При установке шасси в серверный шкаф необходимо использовать комплект рельсов или полку.
Установите комплект рельсов в стойку, снимите боковые панели ИБП и консоль, как показано на
рисунке 6. Установите ИБП в стойку и закрепите с помощью винтов М6 (20шт).
(а) Снятие боковых панелей и консоли
