20

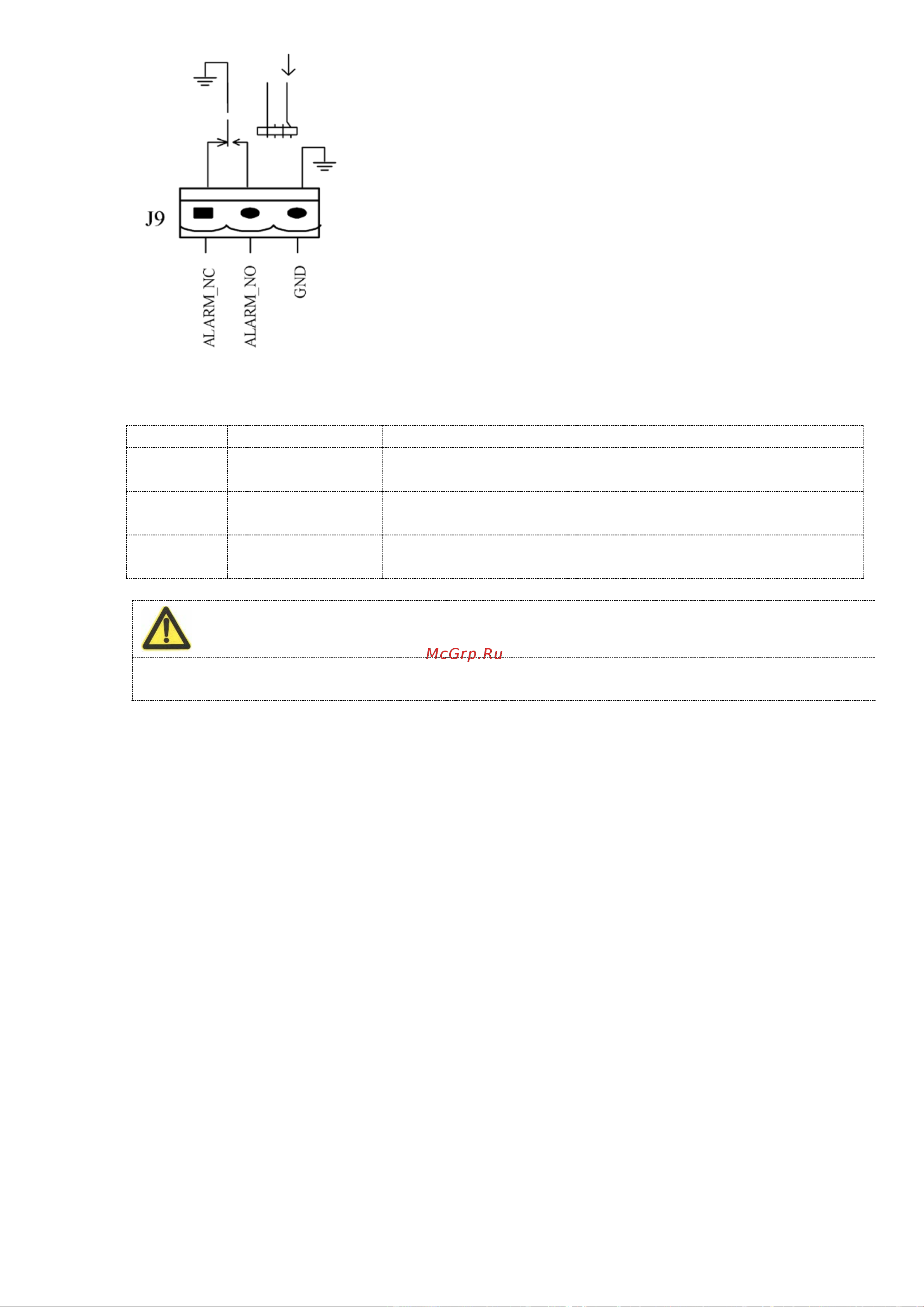

Рисунок 15 – Схема интерфейса с сухими контактами для объединенного предупреждения
Таблица 1-8. Описание интерфейса с сухими контактами для объединенного предупреждения
Позиция
Наименование
Назначение
J9.1 ALARM_NC
Нормально замкнутый контакт реле размыкается при наличии
объединенного предупреждения
J9.2 ALARM_NO
Нормально разомкнутый контакт реле замыкается при наличии
объединенного предупреждения
J9.3 GND
Центральный контакт реле, выдающего объединенное
предупреждение
Примечание
Все вспомогательные кабели должны быть с двойной изоляцией, сечением 0.5мм
2
~ 1.5мм
2
,
максимальная длина 25м и 50м.
1.7.8 Выходной интерфейс с сухими контактами для предупреждения о
неисправности сети
J10 - выходной интерфейс с сухими контактами для предупреждения о неисправности питающей сети.
Когда возникает сбой сети, система выдает об этом предупреждающую информацию с помощью
вспомогательного сигнала с сухими контактами, изолированными через реле Схема интерфейса
показана на рис. 16, описание приводится в таблице 1-9.
