Эллиптический тренажѐр HOUSEFIT HB-8228EL

ИНСТРУКЦИЯ ПО СБОРКЕ

Пожалуйста, убедитесь, что у вас достаточно свободного места для сборки

велотренажѐра. Рекомендуется собирать тренажѐр вдвоѐм.

Предупреждение: опорные стойки, поручни, кожухи и другие детали,

помеченные знаками R и L, т.е. правый и левый, отличаются между собой.

Будьте внимательны, не перепутайте их.

ШАГ 1

Прикрепите задний стабилизатор (3) к основной раме (1), закрепите двумя комплектами

изогнутых шайб (5) и болтами (2). Повторите те же действия для установки переднего

стабилизатора (6), закрепите двумя комплектами изогнутых шайб (24), болтов (23) и

колпачковых гаек (36).

ШАГ 2

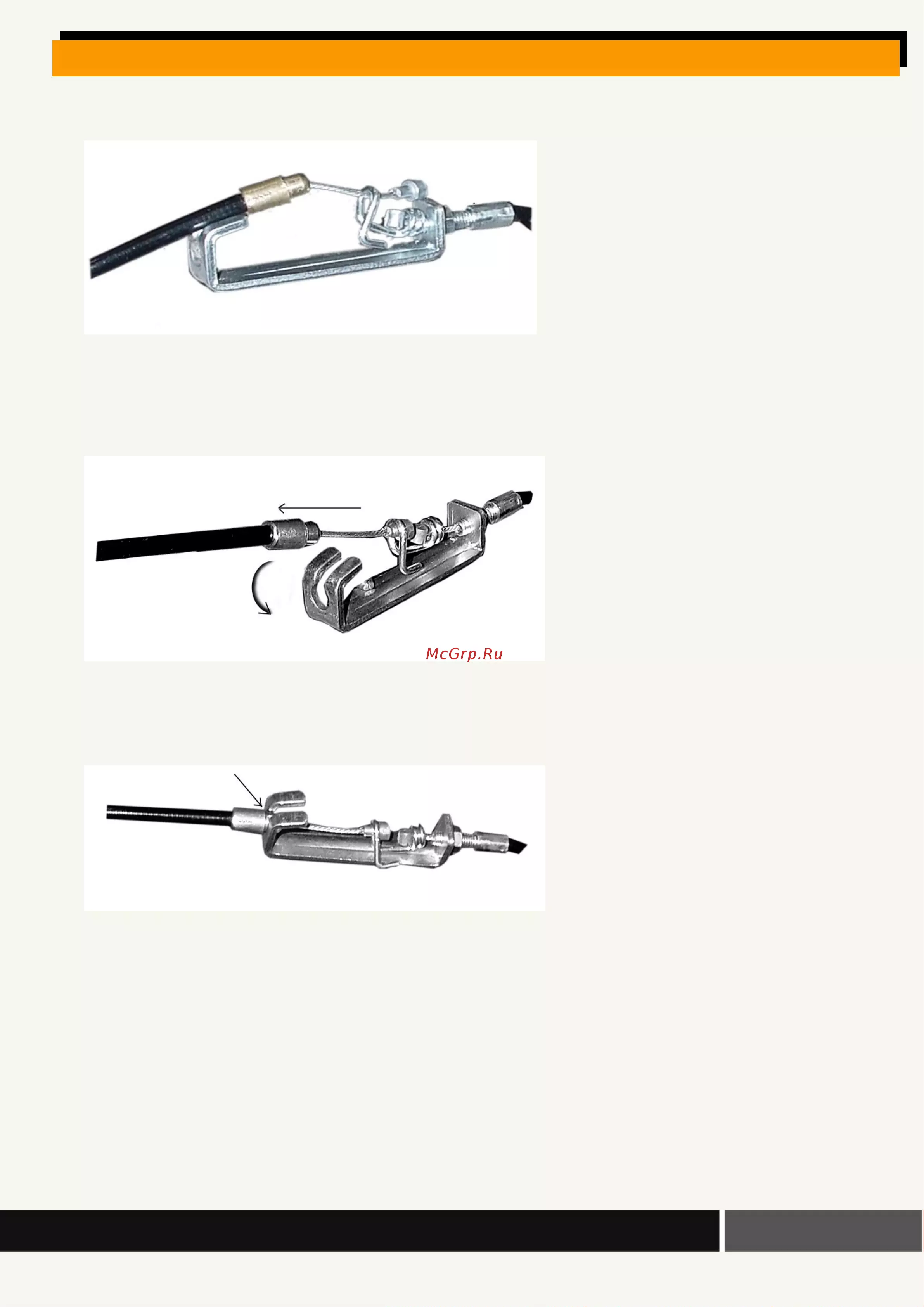

Вставьте провод регулятора натяжения (55) в отверстие в передней стойке (9). Закрепите при

помощи плоской шайбы (56) и одного винта (57), которые уже находятся на регуляторе

натяжения. Подключите выходящий провод датчика (50) к проводу датчика (51). Поверните

регулятор натяжения троса (55) до уровня 8, подключите его к тросу натяжения (58). Вставьте

переднюю стойку (9) в основную раму (1) и закрепите с помощью четырех болтов (47) и

четырех изогнутых шайб (5).
