PL 2 Übersetzung der original Gebrauchsanweisung
PL
Przyłącze elektryczne i podłączenie
5-cio żyłowe: 3P+N+SL
Przekrój przewodu elektrycznego = 1,5 mm²
Bezpiecznik sieciowy (co najmniej) = 16 A
Kierunek obrotu bębna :
przeciwny do ruchu wskazówek zegara
Sprawdzić kierunek obrotu bębna po
każdorazowym podłączeniu.

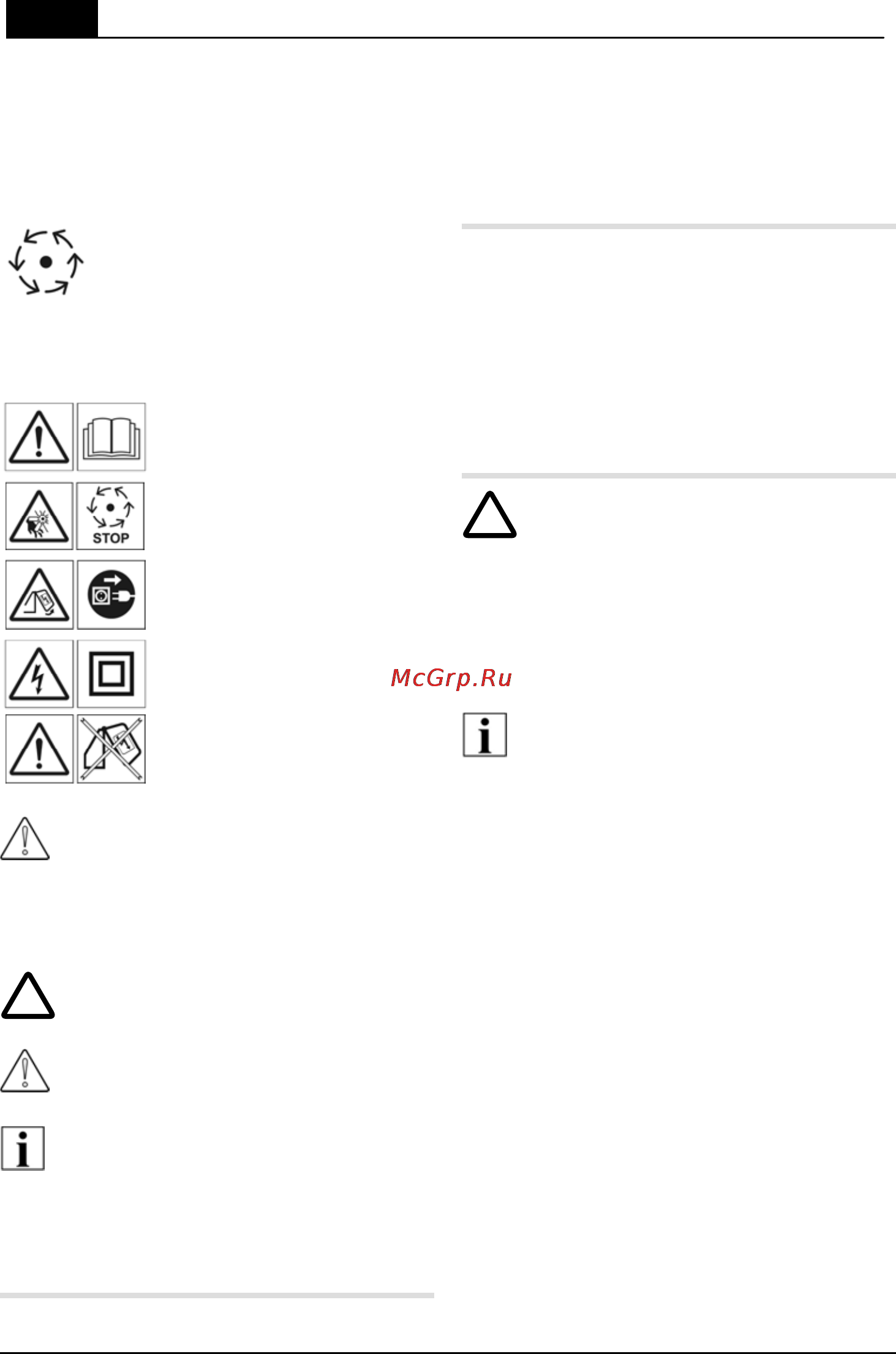

Symbole
Na urządzeniu
Przed uruchomieniem
urządzenia przeczytać
instrukcję obsługi!
Uwaga niebezpieczeństwo -
pracująca maszyna!
Przed otwarciem pokrywy
obudowy wyjąć wtyczkę z
gniazdka sieciowego!
Urządzenie posiada izolację
ochronną!
Betoniarkę uruchamiać tylko
przy całkowicie zamkniętej
pokrywie silnika.
Uwaga!
Klasa ochrony zostaje zachowana tylko
wtedy, gdy w czasie naprawy zostaną
zastosowane oryginalne materiały
izolacyjne i niezmienione zostaną odstępy.
W tej instrukcji obsługi
!
Niebepieczeństwo!
W przypadku nieprzestrzegania grozi
niebezpieczeństwo zranienia osób.
Uwaga!
W przypadku nieprzestrzegania grozi
niebezpieczeństwo szkód rzeczowych.
Wskazówka:
Informacje о produkcie i wskazówki дiа
użytkownika.
Zastosowanie zgodne
z przeznaczeniem
Betoniarka jest przeznaczona tylko do
indywidualnego użytku w domu i ogrodzie.
Betoniarki wolno stosować tylko i wyłącznie zgodnie
z danymi zawartymi w tej instrukcji obsługi.
Betoniarki skonstruowane są do produkcji
betonu i zaprawy murarskiej.
Ograniczenie zastosowania
Zabrania się mieszania substancji palnych,
wybuchowych lub szkodliwych dla zdrowia.
Urządzenie nie jest przeznaczone do
zastosowania w przemyśle środków
spożywczych.
Zabrania się eksploatacji urządzenia w
atmosferze zagrażającej wybuchem.
Rozpakowanie / montaż urządzenia
!
Niebezpieczeństwo!
Betoniarkę można używać dopiero po
kompletnym montażu wszystkich
elementów.
1. Proszę sprawdzić zawartość opakowania.
W przypadku stwierdzenia braków lub
usterek zwrócić się do punktu sprzedaży.
2. Betoniarkę wyjąć w dwie osoby
z drewnianego opakowania (klatka).
Wskazówka;
Wymagane narzędzia przy montażu są
pokazane na zdjęciu A.
Montaż nóg urządzenia
Rysunki 1 do 7
1. Nałożyć koła na osie.
2. Pierścień zabezpieczający zmontować z
załączoną rurką.
3. Rozłożyć podpory kół do oporu.
4. Włożyć dokładnie noski w stelaż.
5. Koła podporowe skręcić ze stelażem
śruby 6-kątne M 8 x 16 (2x)
podkładki 8 (4x)
nakrętki zabezpieczające
6-kątne M 8 (2x).
6. 6-cio kątną nakrętkę wkręcić do oporu.
