Challenger CH-8000i Руководство по эксплуатации онлайн [58/68] 755429
![Challenger CH-8000i Руководство по эксплуатации онлайн [58/68] 755429](/views2/1987130/page58/bg3a.png)

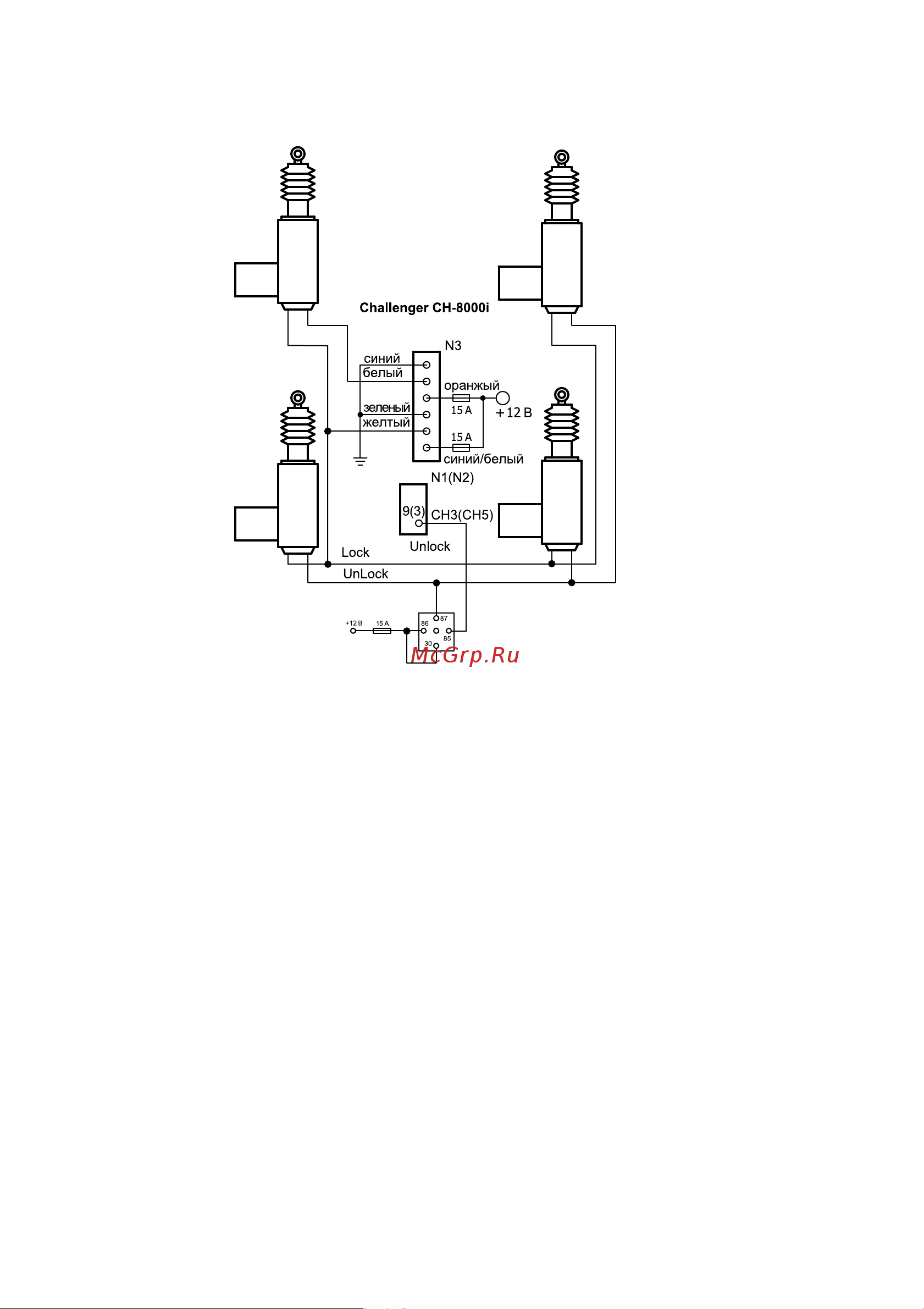

Схема управления электроприводами замков дверей при пошаговом (раздельном)
отпирании водительской и пассажирских дверей автомобиля
58
