– 24 –

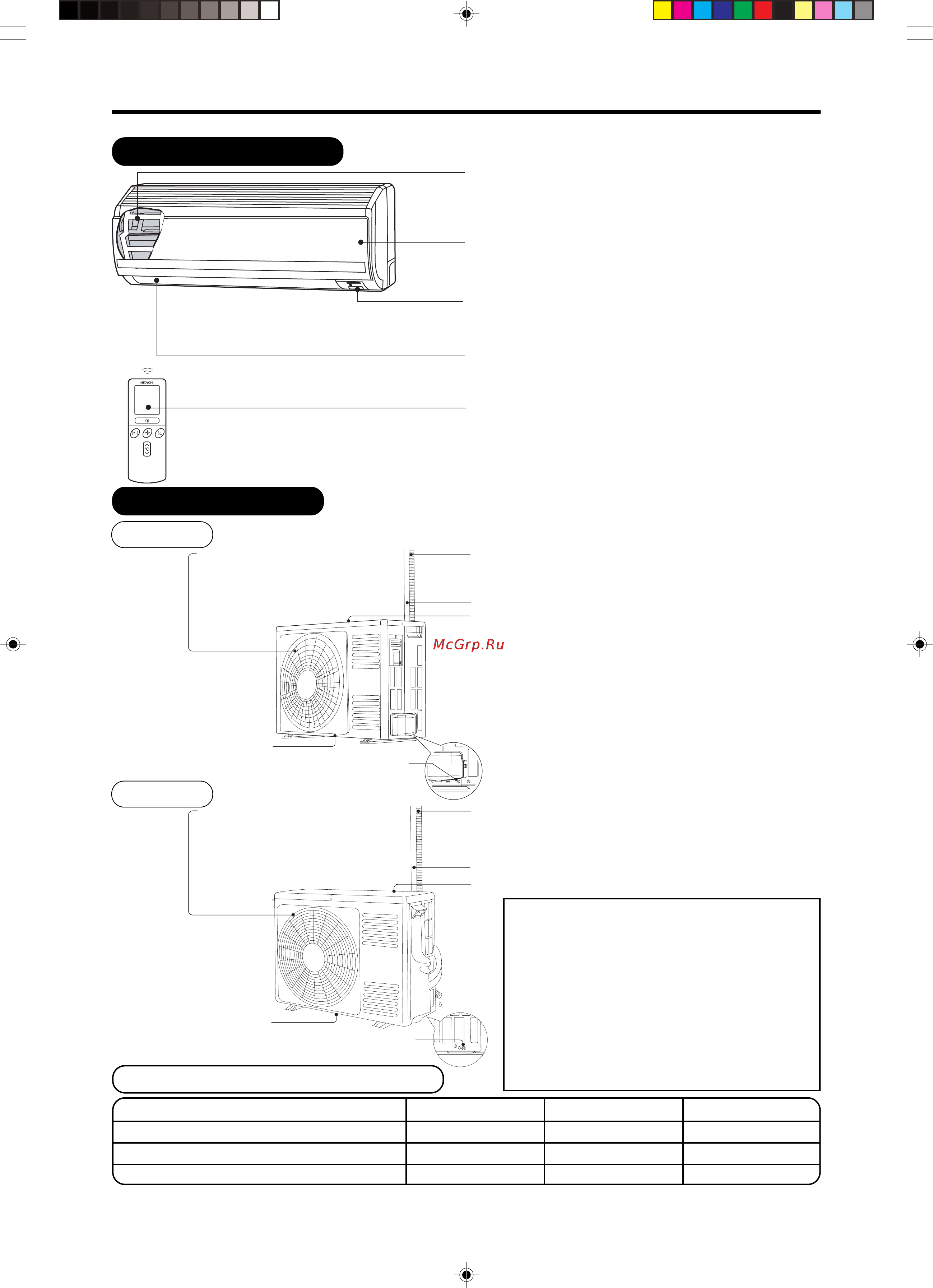

ОСНОВНЫЕ ЭЛЕМЕНТЫ И ИХ НАЗНЧЕНИЕ
ВНУТРЕННИЙ БЛОК
Воздушный фильтр
Предотвращает попадание пыли во внутренний
блок.
(См. с. 36.)
Передняя панель
Индикаторы внутреннего блока
Индикатор отображения рабочего состояния блока.
(См. с. 25.)
Горизонтальный дефлектор Вертикальный дефлектор
(Выходное отверстие воздуха)
(См. с. 35.)
Пульт дистанционного управления (ПДУ)
Подает на внутренний блок сигнал,
управляющий всем кондиционером.
(См. с. 26.)
НАЗВАНИЕ МОДЕЛИ И ГАБАРИТЫ
НАРУЖНЫЙ БЛОК
Дренажный шланг
Предназначен для слива конденсированной воды при
работе в режиме охлаждения или осушки.
Трубопроводы и проводка
Воздухозаборники (на задней панели и слева)
Наружный блок:
•
Когда кнопка “СТОП” нажата во время работы
внутреннего блока, вентилятор внешнего
блока продолжает работать в течение 10–60
секунд для охлаждения электрических частей.
• В режиме нагревания образуется конденсат
или вода от размораживания.
Не закрывайте дренажное отверстие
внешнего блока, поскольку эта вода при
низкой температуре может замерзнуть.
• Если наружный блок подвешен к потолку,
подсоедините к дренажному отверстию
втулку и дренажную трубу и слейте воду.
Дренажное отверстие
(на нижней панели)
Контакт заземления
(в нижней части боковой панели)
МОДЕЛЬ ШИРИНА (мм) ВЫСОТА (мм) ГЛУБИНА (мм)
RAS-10EH2, RAS-14EH2 780 280 220
RAC-10EH2 700 505 258
RAC-14EH2 750 548 288
Выходное отверстие воздуха
При работе в режиме нагревания выходит
поток холодного воздуха, а в режиме
охлаждения или осушки — поток теплого
воздуха.
Дренажный шланг
Предназначен для слива конденсированной воды при
работе в режиме охлаждения или осушки.
Трубопроводы и проводка
Воздухозаборники (на задней панели и слева)
Дренажное отверстие
(на нижней панели)
Контакт заземления
(в нижней части боковой панели)
Выходное отверстие воздуха
При работе в режиме
нагревания выходит поток
холодного воздуха, а в
режиме охлаждения или
осушки — поток теплого
воздуха.
RAC-14EH2
RAC-10EH2
