– 4 –

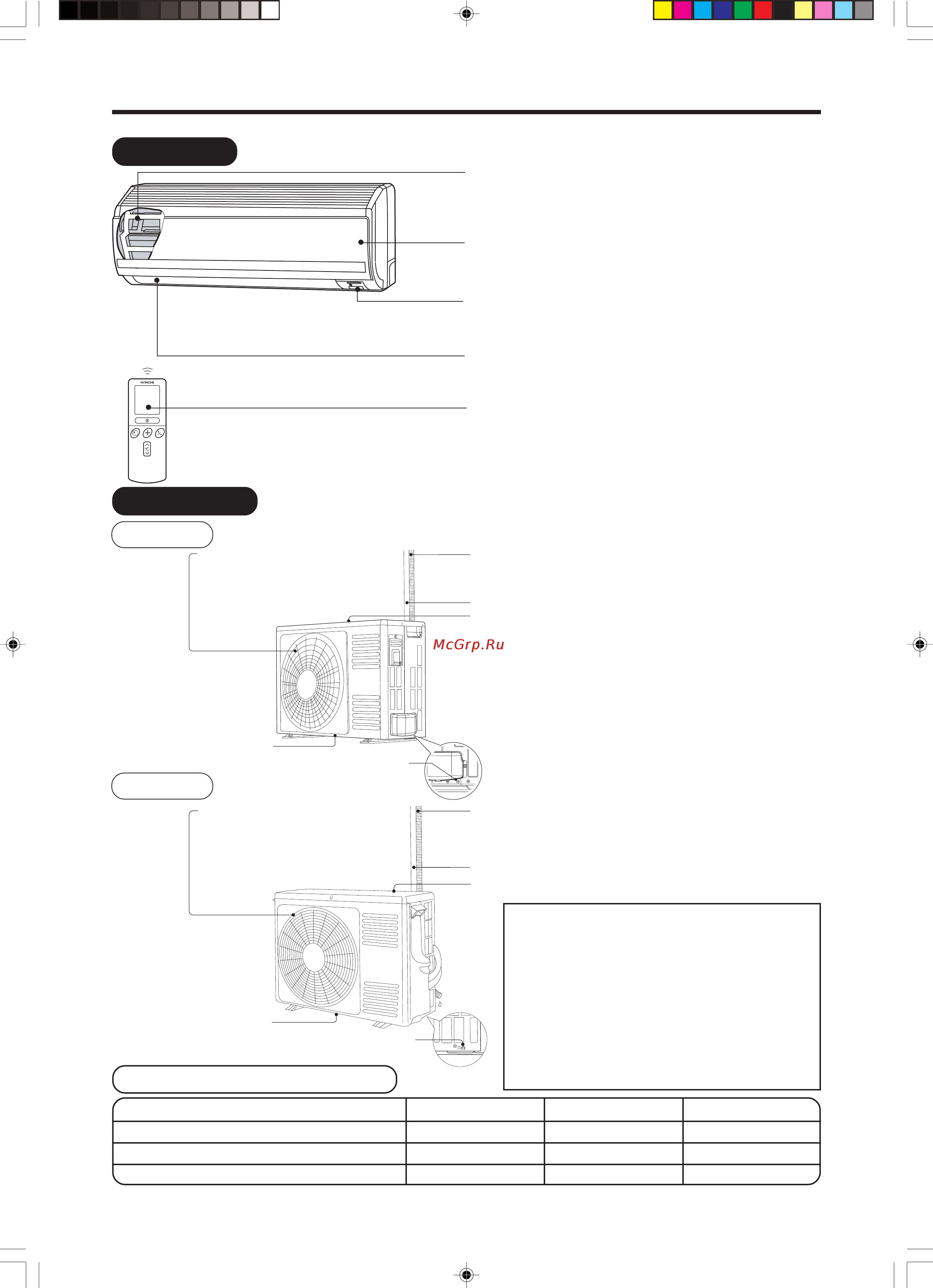

NAMES AND FUNCTIONS OF EACH PART
INDOOR UNIT
Air filter
To prevent dust from coming into the indoor unit.
(Refer page 16)
Front panel
Indoor unit indicators
Light indicator showing the operating condition.
(Refer page 5)
Horizontal deflector Vertical deflector
(Air Outlet)
(Refer page 15)
Remote controller
Send out operation signal to the indoor unit. So as
to operate the whole unit.
(Refer page 6)
MODEL NAME AND DIMENSIONS
OUTDOOR UNIT
Drain hose
Drains the dehumidified water from the indoor unit to
the outdoor during “cooling” or “dehumidifying” operation.
Piping and Wiring
Air inlets (Rear and left sides)
About the outdoor unit:
• When “Stop” is selected during operation of
the indoor unit, the fan of the outdoor unit
continues turning for 10 to 60 seconds to cool
the electric parts down.
• In heating operation, condensate or water due
to defrosting will flow.
Do not cover the drain port of the outdoor unit
because such water may freeze in the chilly area.
• When the outdoor unit is hung on the ceiling,
install the bush and drain pipe on the drain
port and drain water.
Drain port (Bottom)
Earth terminal
(Lower section of the side)
MODEL WIDTH (mm) HEIGHT (mm) DEPTH (mm)
RAS-10EH2, RAS-14EH2 780 280 220
RAC-10EH2 700 505 258
RAC-14EH2 750 548 288
Air outlet
When “heating” operation is performed,
cool air blows and when “cooling” or
“dehumidifying” operation is performed,
warm air blows.
Drain hose
Drains the dehumidified water from the indoor unit to
the outdoor during “cooling” or “dehumidifying” operation.
Piping and Wiring
Air inlets (Rear and left sides)
Drain port (Bottom)
Earth terminal
(Lower section of the side)
Air outlet
When “heating” operation is
performed, cool air blows
and when “cooling” or
“dehumidifying” operation is
performed, warm air blows.
RAC-14EH2
RAC-10EH2
07K162_RAS-10_14EH2_En 2007.10.17, 08:294
