Hitachi RAS-10EH2 / RAC-10EH2 [35/40] Замена элементов питания в пду
![Hitachi RAS-14EH2 / RAC-14EH2 [35/40] Замена элементов питания в пду](/views2/1009868/page35/bg23.png)

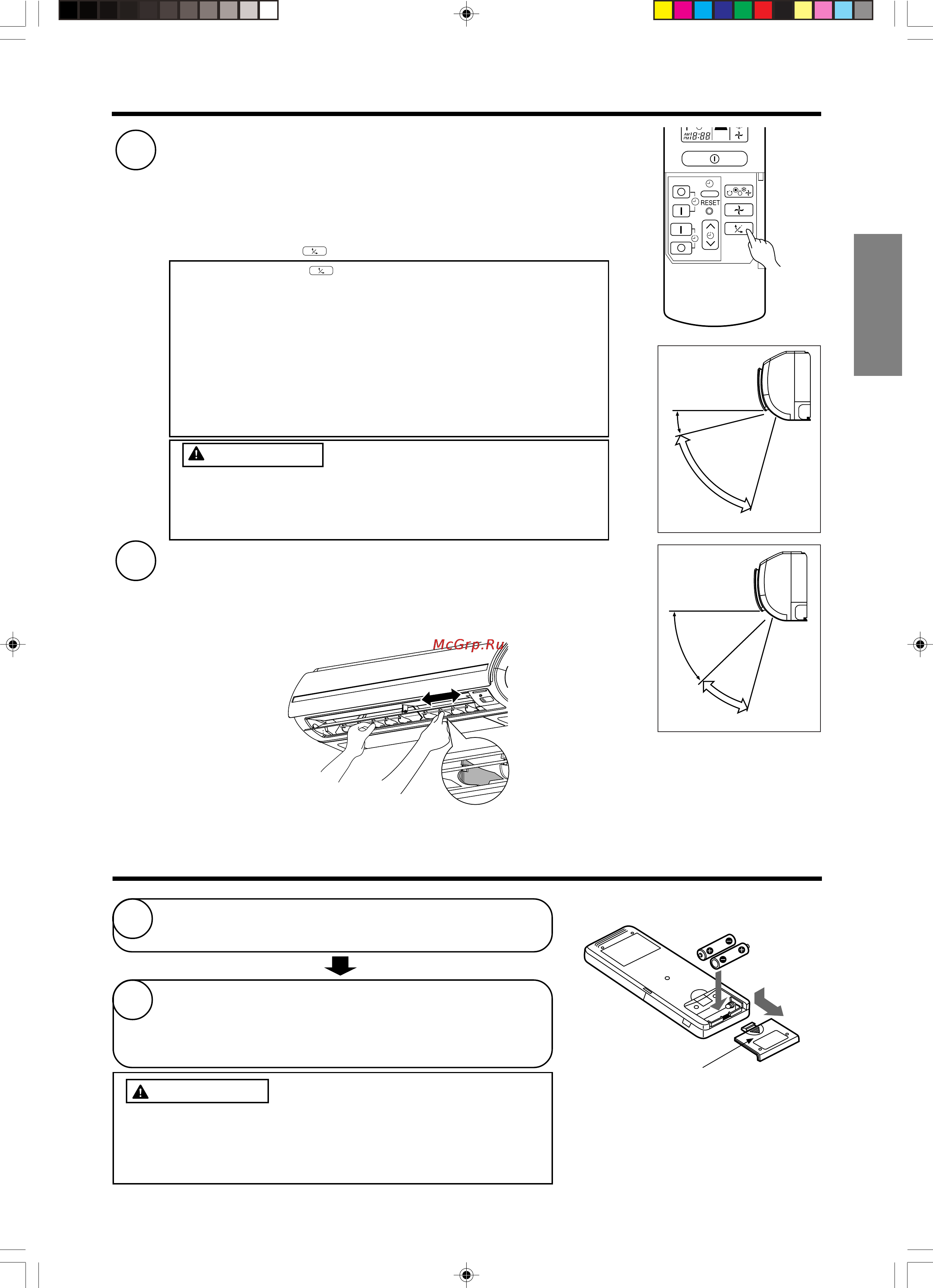

– 35 –
РУССКИЙ
НАСТРОЙКА ДЕФЛЕКТОРОВ ВОЗДУХА
1
Настройка потока кондиционированного воздуха по
вертикали (верх/низ).
Угол горизонтального дефлектора, соответствующий
каждому режиму, устанавливается автоматически.
Дефлектор может постоянно поворачиваться вверх и вниз
или может быть зафиксирован под определенным углом с
помощью кнопки
(АВТО ПОВОРОТ).
• В режиме охлаждения не следует допускать
длительного перемещения горизонтального
дефлектора. При этом с него может стекать
образовавшаяся вода.
ОСТОРОЖНО
2
Настройка направления потока кондиционированного
воздуха по горизонтали (вправо/влево).
Придерживая вертикальный дефлектор как показано на
рисунке, настройте направление потока воздуха по
горизонтали (вправо/влево).
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ В ПДУ
1
Снимите крышку как показано на рисунке и выньте
использованные элементы питания.
2
Вставьте новые элементы питания.
Полюса элементов питания должны быть
направлены согласно обозначениям внутри
отделения.
1.
Не используйте одновременно новые и старые
элементы питания или элементы питания разных марок.
2. Если ПДУ не планируется использовать в течение
2–3 месяцев, выньте из него элементы питания.
Нажмите и потяните в
направлении,
указанном стрелкой.
Вертикально
Вертикально
примерно
15°
примерно 60°
примерно 45°
примерно
30°
Охлаждение и
осушка
Обогрев
•
Если кнопку
(АВТО ПОВОРОТ) нажать один
раз, горизонтальный дефлектор будет
поворачиваться вверх-вниз. Если эту кнопку
нажать еще раз, дефлектор фиксируется в
текущем положении. Перед началом движения
дефлектора может пройти некоторое время
(примерно 6 секунд).
• Диапазон настройки положения горизонтального
дефлектора показан на рисунке справа.
• При выключении кондиционера горизонтальный
дефлектор движется и фиксируется в том
положении, в котором закрывается выходное
отверстие.
Левая сторона. Для
настройки направления
возьмитесь за третью
слева перегородку
дефлектора. Направление,
в котором надо потянуть за
перегородку, указано.
Правая сторона. Для настройки
направления возьмитесь за третью
справа перегородку дефлектора.
Направление, в котором надо
потянуть за перегородку, указано.
ОСТОРОЖНО
