Hitachi RAS-10EH2 / RAC-10EH2 [25/40] Индикаторы внутреннего блока
![Hitachi RAS-14EH2 / RAC-14EH2 [25/40] Индикаторы внутреннего блока](/views2/1009868/page25/bg19.png)
– 25 –
РУССКИЙ
ОСНОВНЫЕ ЭЛЕМЕНТЫ И ИХ НАЗНЧЕНИЕ

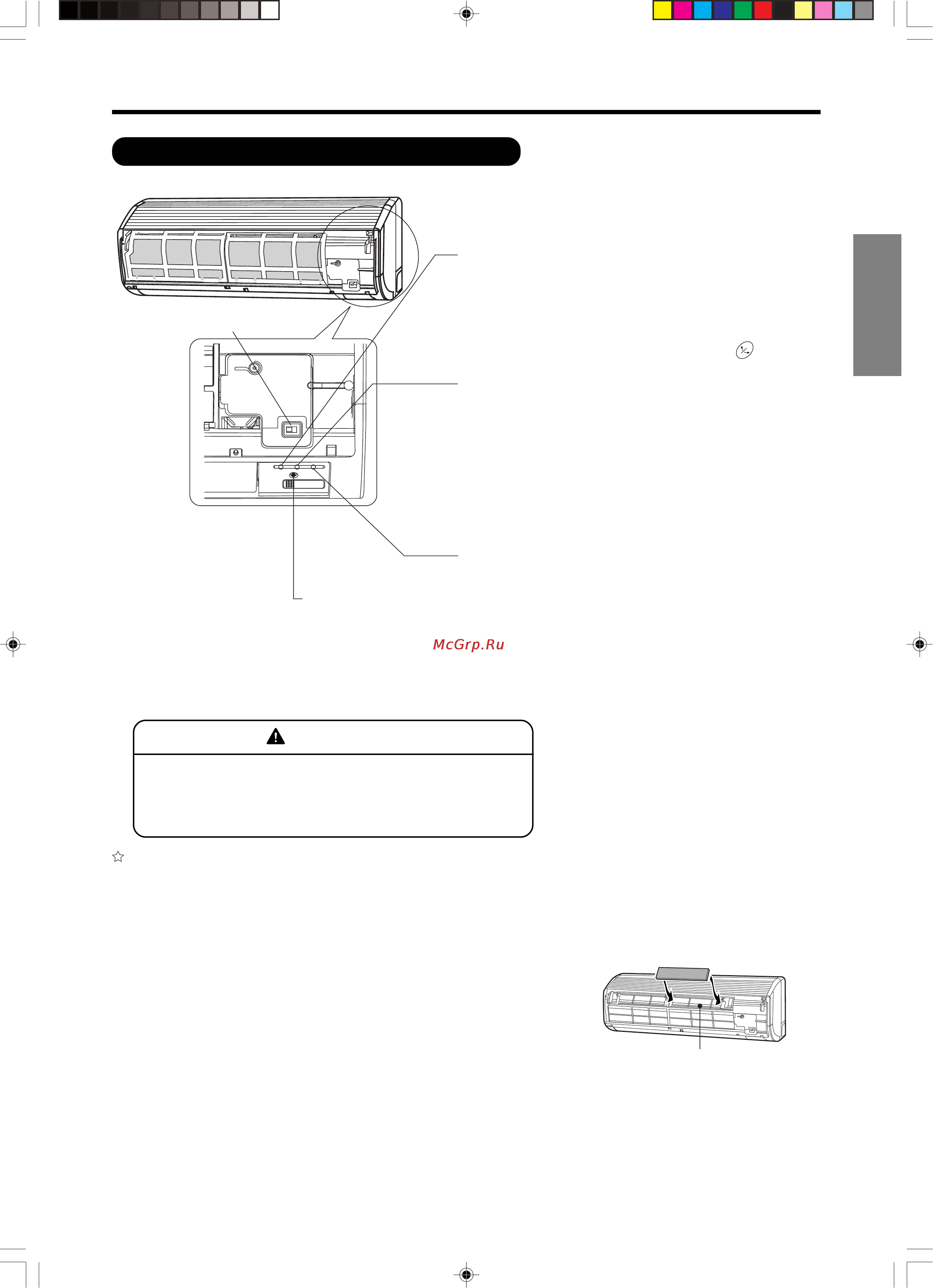

ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА
ИНДИКАТОР ТАЙМЕРА (оранжевый)
Этот индикатор горит во время работы таймера.
ИНДИКАТОР ФИЛЬТРА (зеленый)
Когда кондиционер проработал в общей
сложности примерно 200 часов, загорается
индикатор фильтра, что указывает на
необходимость очистки фильтра. Индикатор
гаснет, когда нажата кнопка
(АВТО
ПОВОРОТ) при неработающем кондиционере.
ИНДИКАТОР “РАБОТА” (желтый)
Этот индикатор горит во время работы кондиционера.
В режиме нагревания индикатор “РАБОТА”
мигает в следующих случаях:
(1) Во время предварительного
нагревания.
Мигает в течение примерно 2–3 минут после
включения.
(2) Во время размораживания.
Размораживание выполняется примерно раз в час
при образовании льда на теплообменнике
наружного блока, каждый раз в течение 5-10 минут.
ВРЕМЕННЫЙ ВЫКЛЮЧАТЕЛЬ
•
Этот выключатель используется для включения и
выключения кондиционера, когда не работает ПДУ.
•
При работе во временном режиме используются последние
установленные настройки. (При включении питания
устройство сразу же переключается в автоматический
режим.)
Если питание включено, а устройство не используется, то происходит небольшое
потребление энергии в контрольном контуре. Энергию можно сэкономить, выключив
выключатель питания (или автоматический выключатель, если питание подается от
наружного блока).
■ Установка фильтров очистки воздуха и устранения запаха (дополнительные
компоненты) на раму фильтров.
• Для закрепления фильтров очистки воздуха и устранения
запаха на раме слегка надавите с обеих сторон фильтров,
а когда они войдут в раму фильтров, отпустите их.
• При использовании фильтров очистки воздуха и
устранения запаха мощность охлаждения немного
уменьшается, а скорость охлаждения снижается.
• Срок использования фильтров очистки воздуха и
устранения запаха составляет примерно 2 года. При
необходимости их замены обратитесь в сервис-центр.
• Дополнительные фильтры очистки воздуха и устранения
запаха (SPX-CFH15).
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Рама
ОСТОРОЖНО
Если кондиционер не планируется использовать в
течение продолжительного времени, выключите
выключатель или выньте вилку кабеля питания из
розетки.
