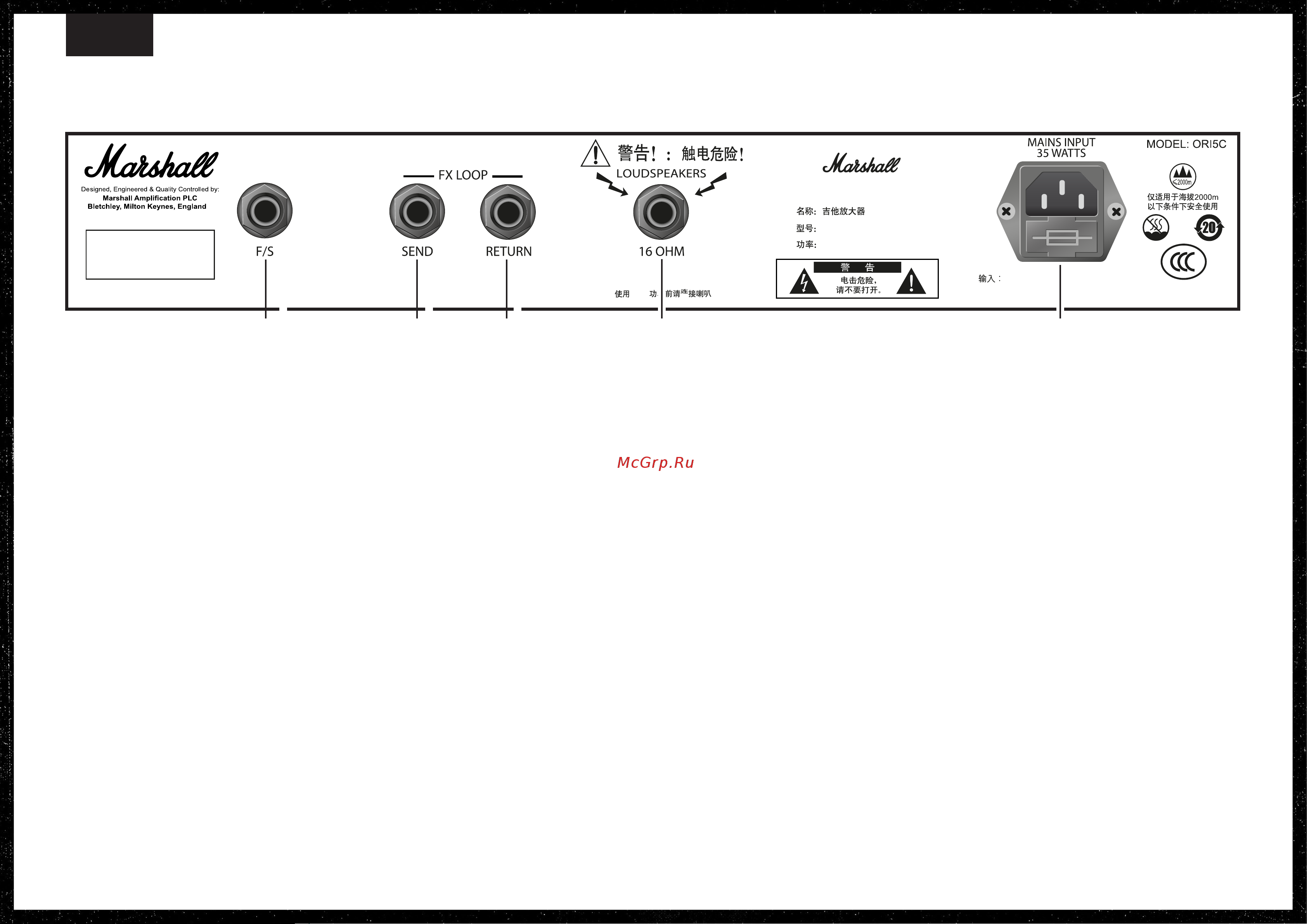

1.MAINS INLET（电源入口）
使用此插口，将随附的电源线连接到您的
放大器。
2.16 OHM OUTPUT（16 欧姆输出）
您的CelestionEight-15扬声器在此
连 接 。
注：请始终确保先关闭Origin，然后才从
其连接和断开您的扬声器负载。
3.EFFECTS LOOP RETURN
（音效回路返回）
将您的信号从音效或外部处理器返回到
此处。
4.EFFECTS LOOP SEND
（音效回路发出）
将您的信号从此插口发送到音效或外部
处理器。
注:原始音效回路设计成了真正的旁路电
路，因此，未使用回路时信号路径不受影
响。若要激活音效回路，必须将效果器插
入发送和返回输出并插入附带的脚踏开
关(PEDL-90016)。您可以使用脚踏开关开
启和关闭音效回路。
5.FOOT SWITCH（足踏开关）
将双向足踏开关(PEDL-90016)连接到此
插口以控制增益提升功能以及开启和关
闭音效回路。
4.0
后面板功能
简体中文
“CLASS 2 WIRING”
CONNECT SPEAKERS BEFORE USE
5W
ORI5C
35W
FUSE
220V - T250mAE250V
220V ~ 50Hz
35 WATTS
越南制造
Marshall Amplification
(Vietnam) Co., Ltd
生产厂:
2
345 1
