Marshall Origin5 [44/47] Front panel functions
![Marshall Origin5 [44/47] Front panel functions](/views2/1990531/page44/bg2c.png)
1. INPUT
ギター用ケーブルを使用して楽器を接続
します。
2. VOLUME
アンプの音量とゲインを調整します。このコ
ントロールツマミを手前に引っ張るとゲイ
ンブースト機 能 がO N になります。ゲインブ
ースト機能は2-Wayフットスイッチ（PEDL-
90016）でもON/OFFできます。
Note: フットスイッチ接続時 、ゲインブース
ト機能はフットスイッチでのみ切替可能と
なります。
【EQ Settings】： Originには３つのEQコント
ロール（BASS、MIDDLE、TREBLE）とボイ
シングコントロール（TILT）を搭載してい
ます。
これらのコントロールで自身の好みのサ
ウンドに 調 整します。
3. TILT
このコントロールはEQセクションから独立
しており、ヴィンテージスタイルのMarshall
アンプのノーマルチャンネルとハイトレブ
ルチャンネル間のようにサウンドを劇的に
変化させます。
左（ ０ 方 向 ）に 回 す と 、よ り 太 く 暖 か い サ ウ ン
ドとなり、右（10方向）に回すと、より明るく
エッジの効いたサウンドになります。
4. BASS
低音域の出力を調整します。
5. MIDDLE
中音域の出力を調整します。
6. TREBLE
高音域の出力を調整します。
3.0

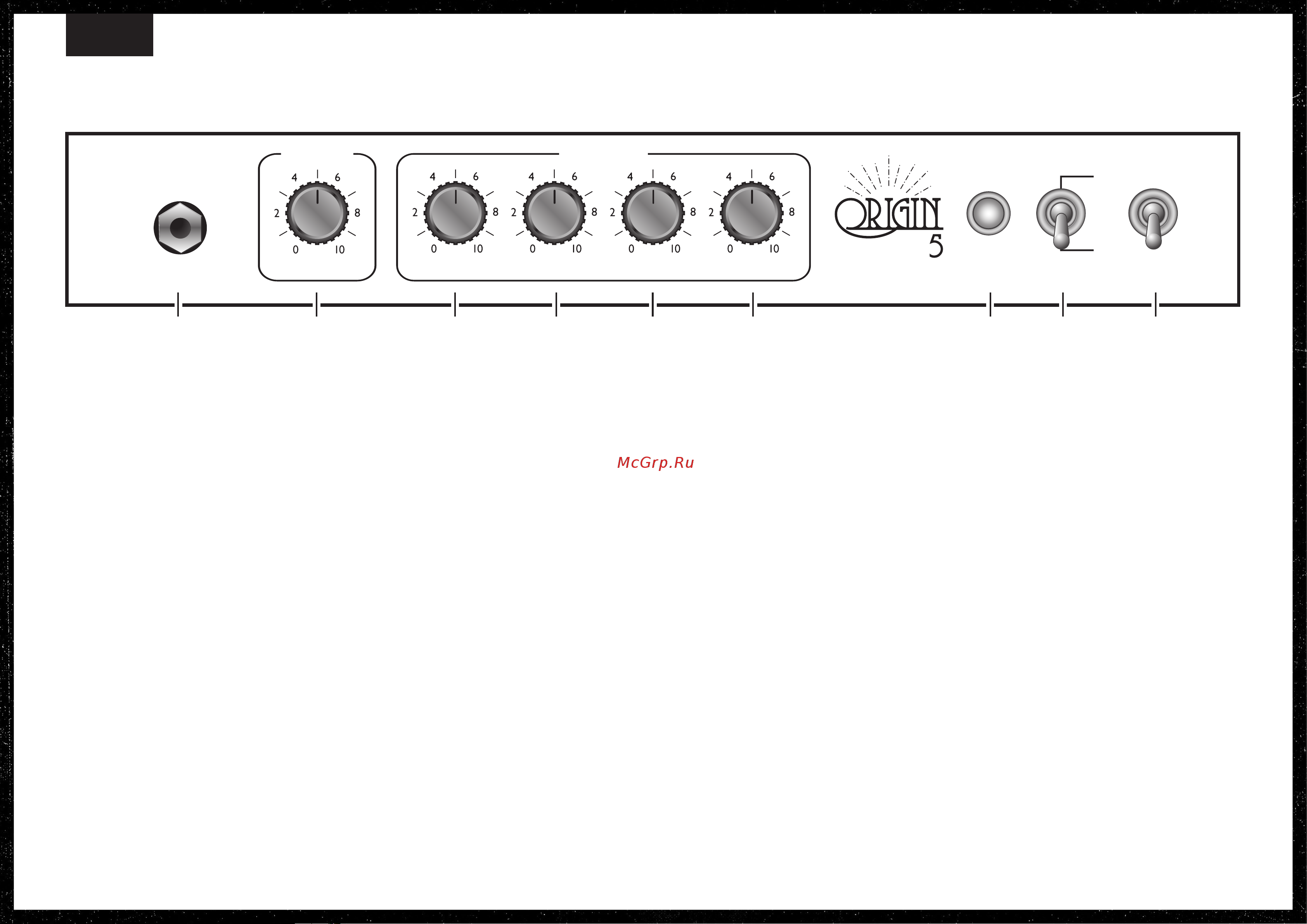

FRONT PANEL FUNCTIONS
日本語
VOLUME
INPUT
TREBLEMIDDLEBASSTILT
PULL BOOST
EQUALISATION
POWEROUTPUT
HIGH ON
LOWOFF
1 2 3
4
5 6 7 8 9
