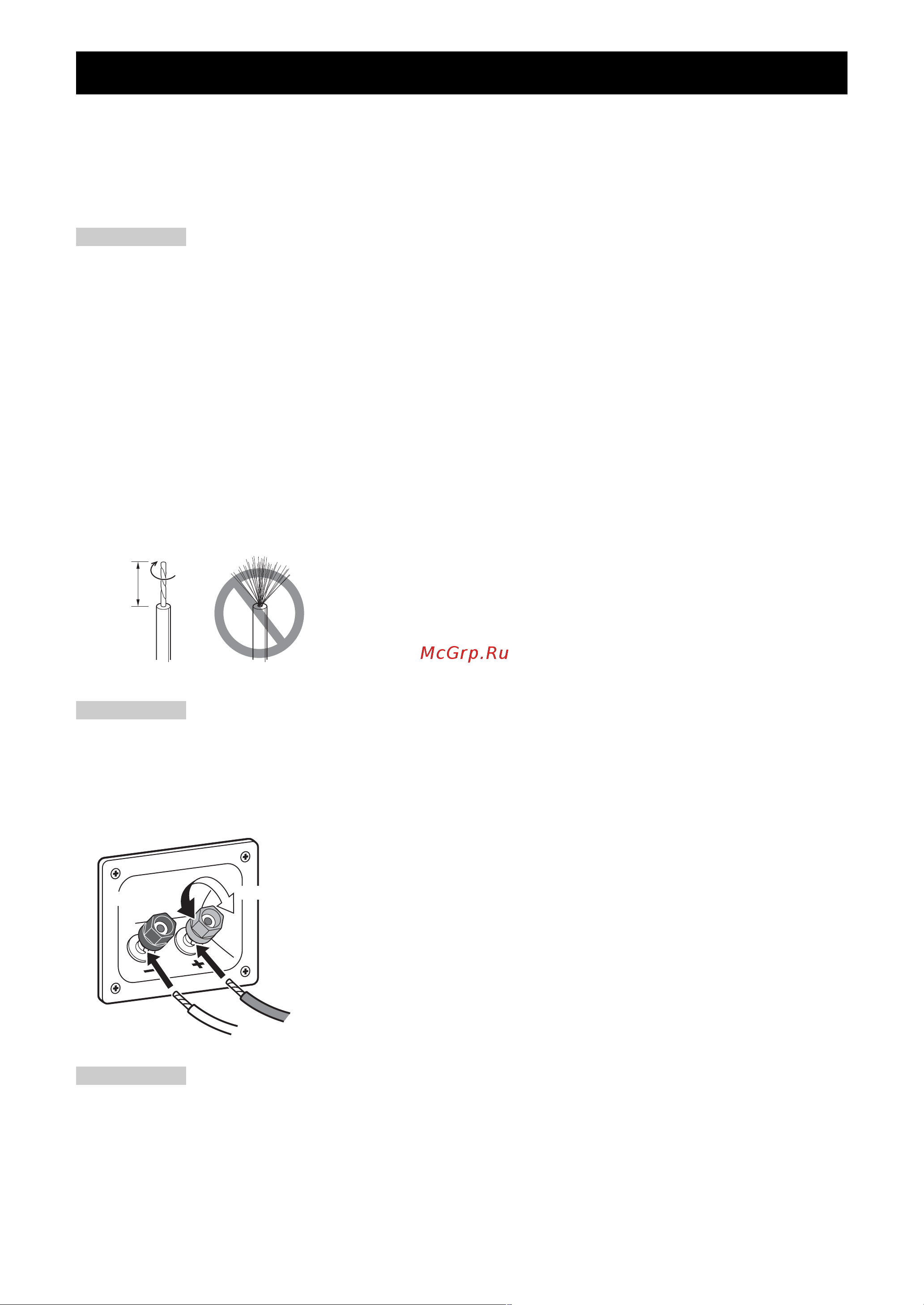

2 Ru
Перед выполнением соединений обязательно отключите усилитель.
■ ПодклюЧениЯ
Подключите одну колонку к клеммам подключения левой колонки на усилителе или ресивере
(отмечены буквой L), а вторую колонку — к клеммам подключения правой колонки (отмечены буквой
R). Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера.
• Убедитесь в том, что при подключении колонок была соблюдена правильная полярность: положительные
(+) клеммы соединены с положительными (+) клеммами, а отрицательные (–) клеммы — с отрицательными
(–). Если перепутать клеммы, колонки будут издавать неестественный звук и плохо передавать низкие
частоты.
• В настройках размеров акустической системы AV-ресивера укажите малый размер (или “S”) для всех
колонок.
• Длительное воспроизведение определенных звуков на большой громкости может повредить колонки.
Например, при длительном воспроизведении синусоидального сигнала с тестового диска, низких частот
электронных инструментов и т. д., а также при касании иглы проигрывателя поверхности пластинки
понижайте уровень громкости во избежание повреждения динамиков.
• После завершения подключения колонок включите усилитель и другие аудио- и видеоустройства в
подходящие настенные розетки сети переменного тока.
• Усилители, номинальная выходная мощность которых превышает номинальную входную мощность
колонок, следует использовать с осторожностью, не допуская превышения максимальной входной
мощности колонок.
■ Подготовка кабелей колонок
1 Удалите примерно 15 мм изоляции на конце каждого
провода.
2 Плотно скрутите оголенные провода.
• Не связывайте и не сматывайте лишний кабель.
• Оголенные провода необходимо плотно скрутить так, чтобы отдельные жилы не выступали наружу.
• Во избежание травм соблюдайте осторожность при подготовке кабелей.
■ Работа с клеммами колонок
1 Ослабьте зажим клеммы, вращая ее против часовой
стрелки.
2 Вставьте оголенный конец кабеля в клемму.
3 Чтобы зажать клемму, вращайте ее по часовой стрелке.
4 Проверьте надежность подключения, слегка потянув
за кабель.
• Убедитесь в том, что в клемме зажата оголенная часть провода, без изоляции.
• Убедитесь в том, что оголенные части проводов не соприкасаются: контакт оголенных проводов может
привести к поломке колонок или усилителя.
• Колонки не воспроизводят звук, если подключение выполнено неправильно.
Подключение колонок к усилителю
Примечание
15 мм
Правильно Неправильно
Примечание
Отрицательный (–)
Ослабить
Завинтить
Примечание
Положительный (+)
