10 MINIMON MON800 Руководство пользователя
По желанию Вы можете использовать вместо сабвуфера также
третью пару колонок, желательно с регулируемым усилителем.
В таком случае Вы сможете устанавливать громкость колонок C
независимо от регулятора SPK LEVEL B + C (5).
◊ Выходы SPEAKERS OUT A и B работают с линейными
сигналами. Пассивные акустические системы должны
подключаться через дополнительный усилитель
мощности. Активные динамики имеют встроенный
усилитель и могут быть подключены к выходам
MINIMON напрямую.
С помощью обоих разъемов наушников (3) и (15) Вы
можете дополнительно проверять Ваш микс в наушниках
и проигрывать музыканту мониторный сигнал. Если Вы
хотите записывать одновременно нескольких музыкантов,
рекомендуем использовать усилитель наушников
(например,BEHRINGERMINIAMP AMP800), подключаемый к
выходу CUE OUT (19). Таким образом каждый музыкант может
индивидуально устанавливать громкость своих наушников
вусилителе.
С помощью подключенной к разъему TB (16) педали Вы можете
активировать встроенный Talkback-микрофон.
Записывающее устройство, например CD- или DAT-рекордер,
подключается к выходам 2-TRACK OUT (20).
5. Аудиосоединения
Для различных видов работы с MON800 Вам понадобятся
разнообразные соединительные кабели.
5.1 абельные соединения
Для подключения MINIMON к другим приборам Вам
понадобятсястандартные соединительные кабели с 6,3 мм-
иRCA-разъемами.
shield
sleevesleeve
tip tip

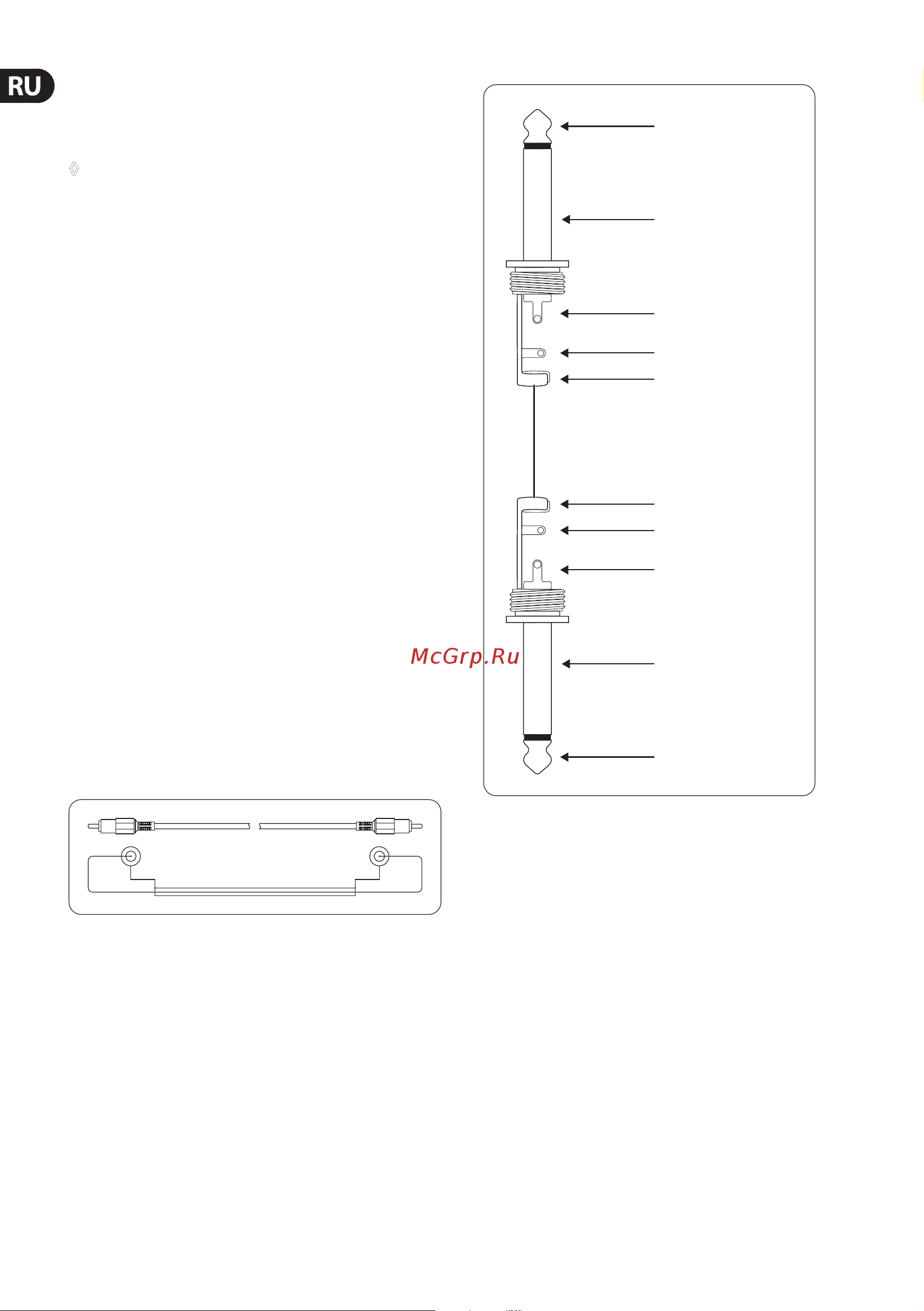

Рис. 5.1: HiFi- кабель с RCA-штекерами
strain relief clamp
strain relief clamp
sleeve
sleeve
tip
tip
sleeve
ground/shield
sleeve
ground/shield
tip
signal
tip
signal
Рис. 5.2: Несимметричный кабель с 6,3 мм-моноштекерами
5.2 Подключение педали
MINIMON предлагает возможность подключения педали.
Вы можете использовать стандартную педаль с 6,3 мм-
моноштекером. Обязательно обращайте внимание на
правильную полярность контактов штекера (рис. 5.3).
