8 MINIMON MON800 Руководство пользователя
(10) С помощью регулятора TALK LEVEL устанавливается
чувствительность Talkback-микрофона.
(11) За отверстиями MIC находится Talkback-микрофон.
Используйте его для записи Вашего голоса на
звукозаписывающие приборы, подключенные к выходам
2-TRACK OUT. Таким образом Вы можете для удобства
давать названия Вашим записям. Микрофон служит также
для общения с музыкантами, которые могут слышать Ваши
команды в наушниках во время записи.
(12) С помощью кнопок TALK TO CUE/PHONES/SPK A-
иTALK TO 2-TR OUT Вы определяете маршрутизацию
Talkback-микрофона. При нажатии кнопки TALK TO CUE/
PHONES/SPK A Ваш голос поступает на выходы CUE OUT,
PHONES, PH и SPEAKERS OUT A. Во избежание возникновения
эффекта обратной связи в этом случае автоматически
активируется функция DIM (9). С помощью кнопки TALK TO
2-TROUT Ваш голос поступает на оба выхода 2-TRACK OUT.
◊ Удерживайте соответствующую кнопку в нажатом
состоянии все время пока Вы говорите в микрофон.
(13) Кнопка служит для включения и выключения
MINIMONMON800.
◊ Обратите Ваше внимание на то, что при выключении
прибора с помощью - выключателя не происходит
полного отключения от сети. Для отключения устройства
от сети вынимайте вилку из розетки. При установке
прибора убедитесь в исправности розетки и сетевого
кабеля. При длительных перерывах в эксплуатации
также следует вынимать вилку из розетки.
3.2 Задняя панель
(14) (17)(16)
(15)
(18) (19) (20) (21) (22)

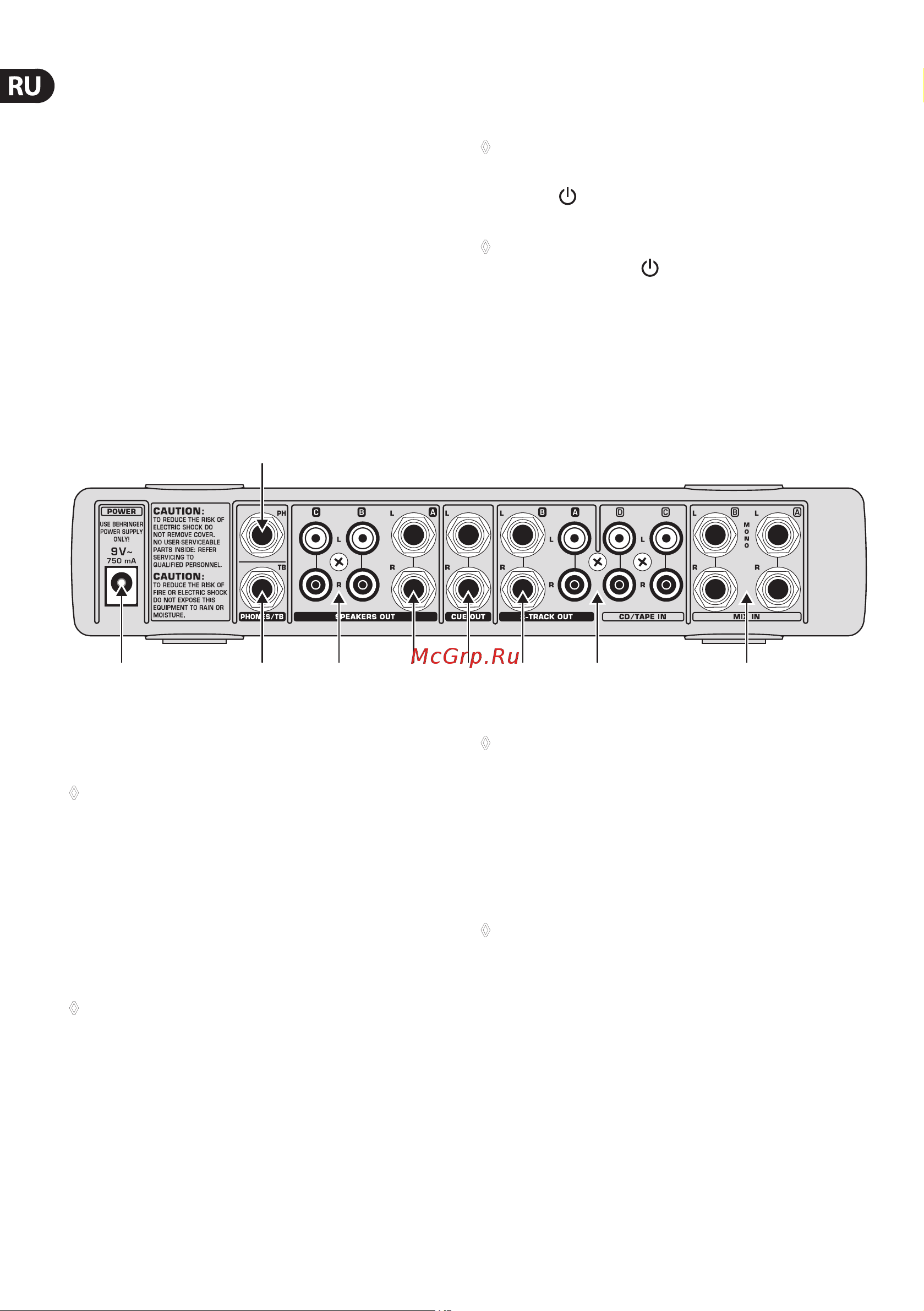

Рис. 3.2: Задняя панель MON800
(14) Входящий в комплект поставки блок питания подключается
к разъему POWER.
◊ Подключение к сети осуществляется при помощи
входящего в комплект поставки блока питания.
Пожалуйста, используйте только этот блок питания.
(15) К разъему PH Вы можете подключить вторые наушники.
Этот выход параллелен выходу наушников (3),
расположенному на передней панели MON800.
(16) Гнездо TB служит для подключения педали, с помощью
которой Вы можете дистанционно управлять кнопкой
TALKBACK (12) (TALK TO CUE/PHONES/SPK A).
◊ Удерживайте педаль в нажатом состоянии все время
пока Вы говорите в микрофон.
(17) К выходам SPEAKERS OUT B и C вы можете подключить
две пары колонок. Поскольку в MON800 громкость обеих
пар (B и C) может регулироваться только одновременно,
имеет смысл подключить одну пару колонок к выходу B в
комбинации с дополнительным сабвуфером на выходе C
(см. гл. 4.1).
(18) К выходу SPEAKERS OUT A подключаются главные
акустические системы.
◊ К выходам колонок Вы можете подключать активные
акустические системы или внешний усилитель с
пассивными колонками.
(19) В Вашем распоряжении находится дополнительный
выход CUE OUT, который Вы можете использовать для
подключения к MON800 других приборов, таких как
дополнительный усилитель для наушников, например
BEHRINGER MINIAMP AMP800 (см. гл. 4.1).
◊ Уровень выхода CUE OUT в MON800 не регулируется.
(20) Оба выхода 2-TRACK OUT соединены параллельно и
выводят идентичные сигналы. В зависимости от формата
штекера Вашего записывающего устройства используйте
RCA- или 6,3 мм- гнезда.
(21) К гнездам CD/TAPE IN C и D Вы можете подключать
компьютер, CD/MD-плеер, кассетный магнитофон и др.
(22) 6,3 мм-гнезда MIX IN A и B служат для подключения
Ваших главных источников сигнала, таких как микшерный
пульт, звуковая карта и др. Моносигналы подключаются к
гнездамL.
СЕРИЙНЫЙ НОМЕР MON800 находится на нижней
сторонеприбора.
