7 MINIMON MON800 Руководство пользователя
3. Соединения и Элементы Управления
3.1 Передняя панель
(1) (2)
(3) (8) (11) (12) (13)(6)
(4) (7) (9) (10)(5)

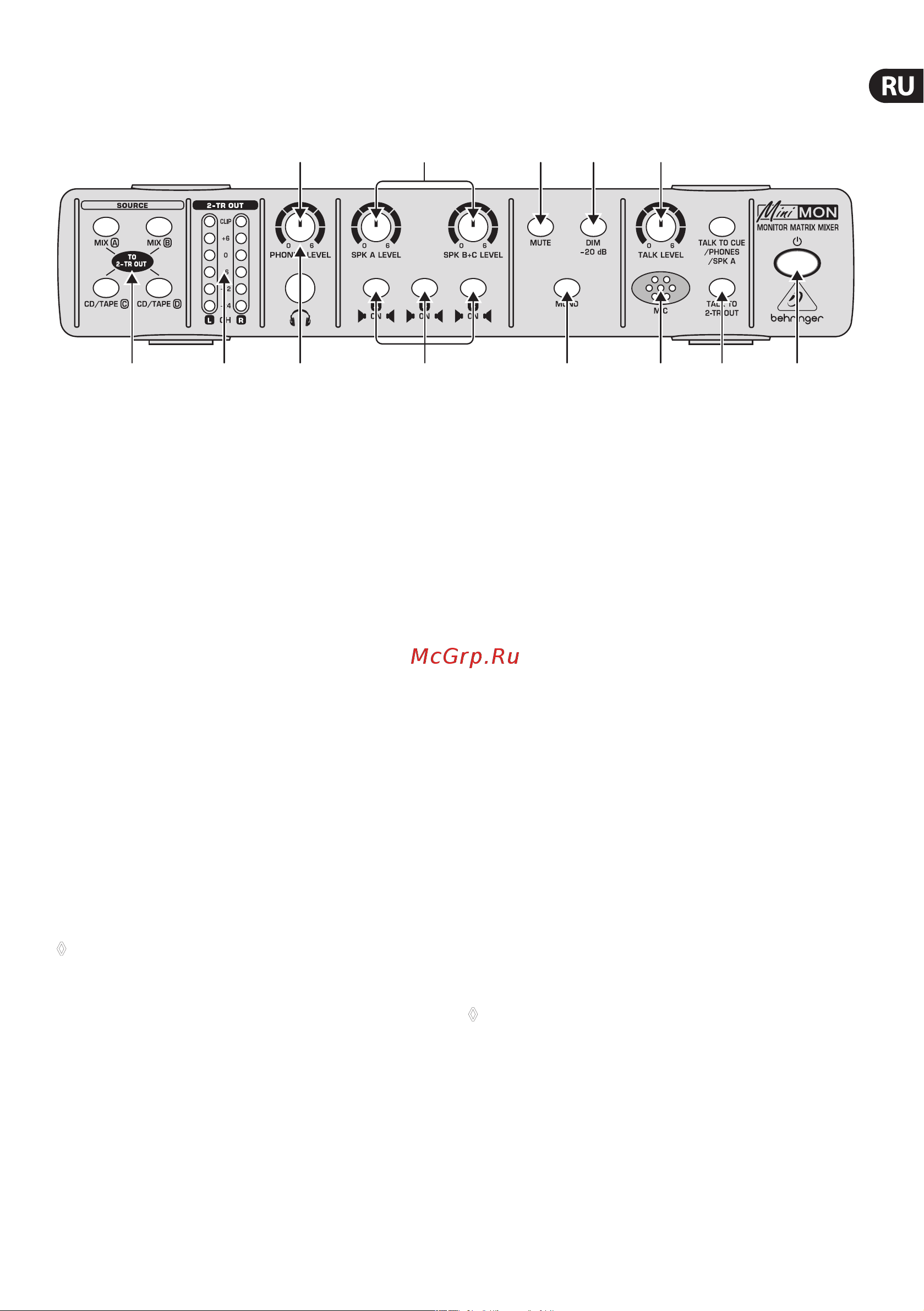

Рис. 3.1: Передняя панель MON800, элементы управления
(1) С помощью четырех кнопок секции SOURCE Вы можете
выбирать источники входных сигналов (MIX A и B,
CD/TAPE C и D) для прослушивания и записи. По желанию
Вы можете выбрать несколько источников сигнала
одновременно. Вэтом случае сигналы смешиваются.
Выбранный источник сигнала сигнализируется подсветкой
соответствующейкнопки.
(2) Две цепочки индикаторов, состоящие из шести
светодиодовдля каждого канала соответственно,
служатдля наблюдения за уровнем сигнала на выходе
2-TRACK OUT. Загорающийся индикатор CLIP сигнализирует
о возможности возникновения искажений. В этом
случае следует уменьшить уровень источников сигнала,
подключенных к входу MON800.
(3) Используйте разъем PHONES для подключения
наушниковс 6,3 мм-стереоштекером
(например,BEHRINGERHPS5000). Этот выход параллелен
выходу наушников (15), расположенному на задней
панели MON800. Такимобразом, Вы можете работать
одновременно с двумя параминаушников.
(4) С помощью регулятора PHONES LEVEL Вы можете
установить громкость обоих выходов на наушники.
◊ Громкость обоих выходов, расположенных на
передней и задней панелях прибора, не может
регулироваться разделено.
(5) С помощью регулятора SPK A LEVEL устанавливается
громкость выхода SPEAKERS OUT A (18). Регулятор SPK B +
C LEVEL служит для установки громкости на выходах B и C
(17) одновременно.
(6) С помощью трех кнопок A/B/C ON Вы можете включать
или отключать выходы колонок A, B и C. В процессе
сведения Вы должны прослушивать как минимум
две разные пары колонок, чтобы получить наиболее
объективное впечатление о результате Вашей работы.
Для переключения различных акустических систем
нажимайте соответствующие выключатели активной и
неактивной пары по очереди. Активированные системы
сигнализируются подсветкой соответствующей кнопки.
(7) С помощью кнопки MUTE Вы можете отключить звук на всех
выходах колонок и наушников.
(8) С помощью кнопки MONO Вы можете переключить
все каналы прослушивания в режим моно. Это имеет
смысл в том случае, если Вы хотите проверить Ваш микс
на моносовместимость. Экстремальное панорамное
позиционирование и чрезмерное использование в
стереомиксе таких эффектов, как Chorus, Phaser и Flanger,
могут привести при моновоспроизведениии к гашению
сигнала. В режиме моно Вы сможете быстро выявить эти
фазовые проблемы.
(9) С помощью кнопки DIM Вы можете уменьшить уровень
каналов прослушивания на -20 дБ. Эта функция особенно
удобна в том случае, если во время сведения Вы должны
с кем-то разговаривать и одновременно контролировать
процесс записи.
◊ Кнопки (7) – (9) подсвечены, если соответствующие
функции активированы. Использование этих функций не
отражается на сигналах обоих выходов 2-TRACK OUT.
