11 MINIMON MON800 Руководство пользователя
strain relief clamp
sleeve
tip
sleeve
pole 1/ground
tip
pole 2
The footswitch connects both poles momentarily
¼" TS footswitch connector

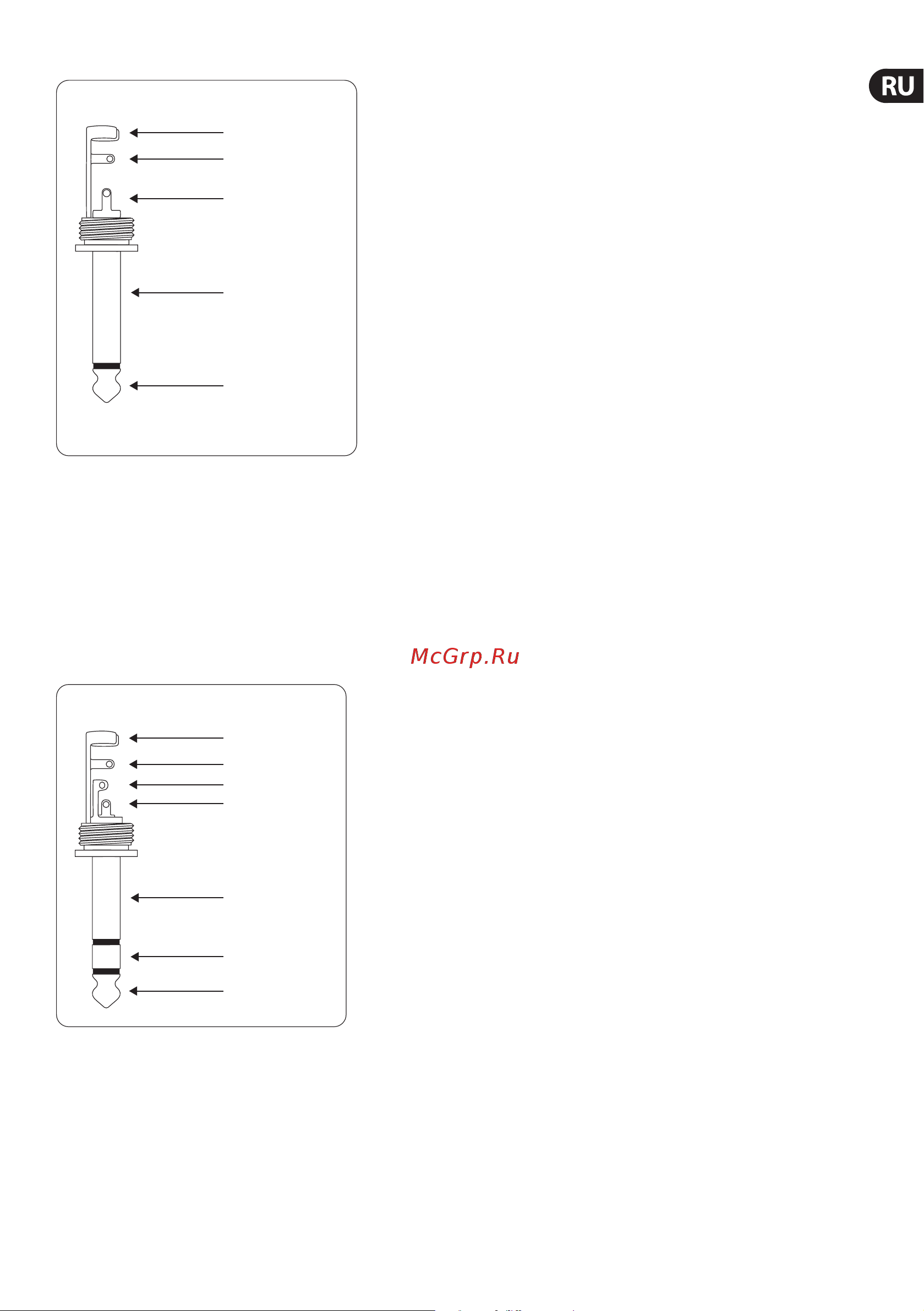

Рис. 5.3: 6,3 мм-моноштекер для подключения педали
5.3 Подключение наушников
MINIMON предлагает возможность подключения двух
пар наушников. Вы можете использовать стандартные
стереонаушники с 6,3 мм-штекером. Для подключения
наушников с 3,5 мм-штекером Вам понадобится адаптер.
Расположение контактов 6,3 мм-стереоштекера приведено на
рис. 5.4.
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Рис. 5.4: 6,3 мм-стереоштекер для подключения наушников
