Szögmérések végrehajtása
Vízszintes szögek és függőleges szögek mérése
Mérési elrendezés
Megjegyzés: A vízszintes szög értéke a
mérőműszer kikapcsolásakor mentésre kerül, ezt a
mérőműszer az ismételt bekapcsoláskor ismét
kijelzi.
m
p2
p1
HR
Jelmagyarázat
p1 első mérési pont*
p2 második mérési pont*
m Mérőműszer felállítási pontja
HR Vízszintes szög jobbra,
a számlálási irány az óramutató járásával
megegyező
* Egy mérési pont egy prizma, egy fényvisszaverő céltábla
vagy egy közvetlenül, reflektor nélkül beirányzott tárgy
lehet.

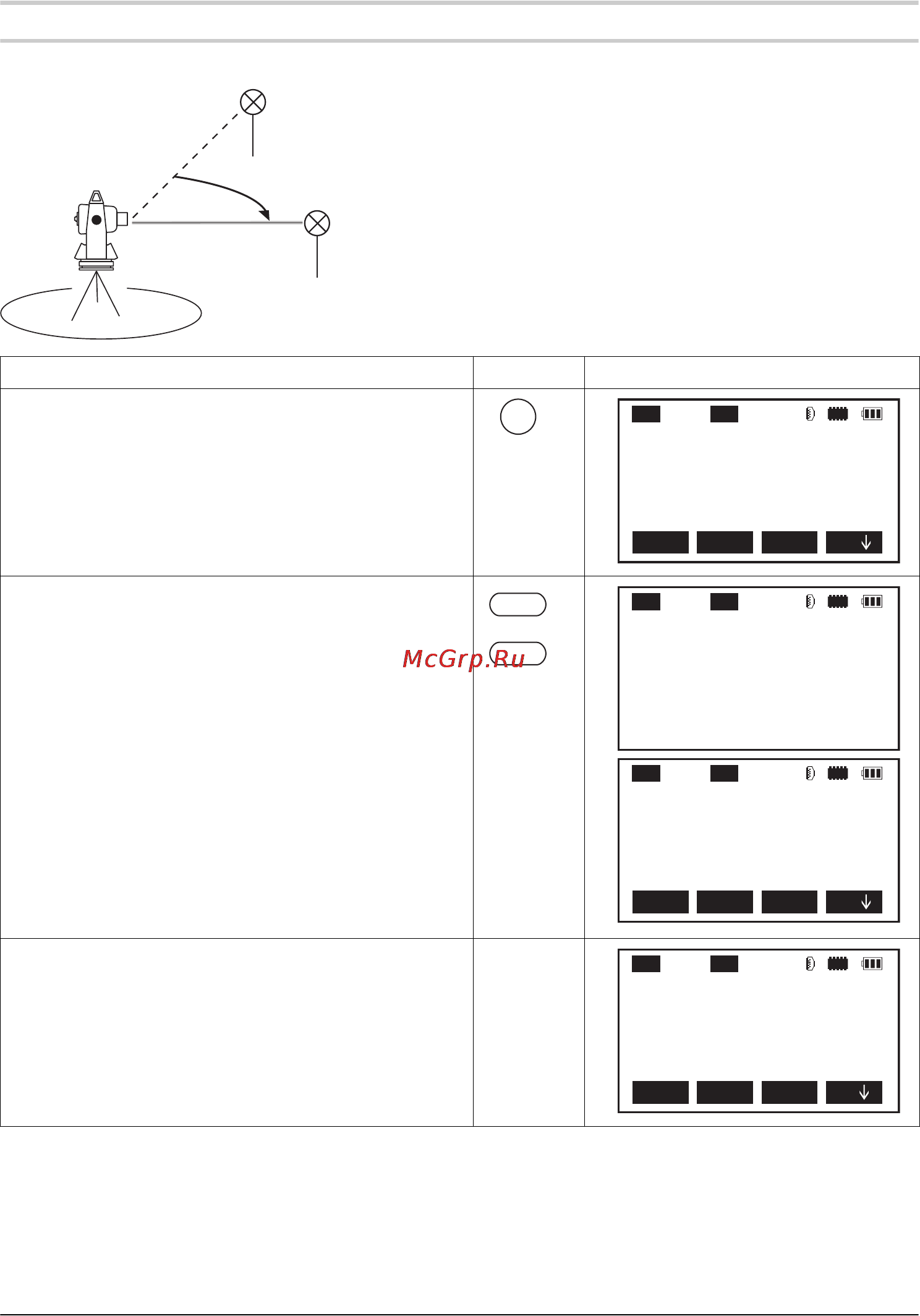

Lépések Billentyű A kijelző jelzései
Jelölje ki a szögmérési üzemmódot.
Irányozza be a p1 első mérési pontot.
Beirányzás
Jelölje ki az 0SET funkciót.
A kijelzőn ekkor megjelenik a H ANGLE 0 SET
menüoldal.
Jelölje ki a YES funkciót.
A p1 mérési pont vízszintes szöge 0°0’0’’ értékre
van beállítva.
Irányozza be a p2 második mérési pontot.
Ekkor kijelzésre kerülnek a V függőleges szög és a
HR vízszintes szög mért értékei.
Beirányzás
ANG
OSET HOLD
HSET
P1
–30 4.6
PSM PPM
V: 30' 55''88°
HR: 346° 20' 20''
F1
F4
–30 4.6
PSM PPM
>OK? [NO] [YES]
H ANGLE 0 SET
OSET HOLD
HSET
P1
–30 4.6
PSM PPM
V: 30' 55''88°
HR: 0° 00' 00''
OSET HOLD
HSET
P1
–30 4.6
PSM PPM
V: 25' 15''93°
HR: 168° 32' 24''
