168 | Русский 2 610 A00 194 2.12.09
Измерение расстояний
Электронная система измерения расстояний
(EDM: Electronic Distance Measurement)
позволяет измерять расстояния по времени
прохождения.
Измерительный инструмент излучает
инфракрасный свет, который возвращается
назад к инструменту после его отражения
рефлектором в точке измерения.
Перед началом измерения расстояний
необходимо задать коэффициент поправки на
атмосферу и призменную постоянную:
См. «Ввод коэффициента поправки на
атмосферу АТП», стр. 162 или см. «Ввод
температуры окружающей среды и
атмосферного давления», стр. 160.
См. «Настройка призменной постоянной»,
стр. 163.
Возможны раличные режимы измерений:
[T] слежение
[N] повторное измерение
[1] единичное измерение.
Измерение расстояний (повторное измерение)
В этом режиме измерительный инструмент
автоматически повторяет измерение
расстояния, если полученный результат был
неоднозначным или был подвержен влиянию
различных внешних факторов.

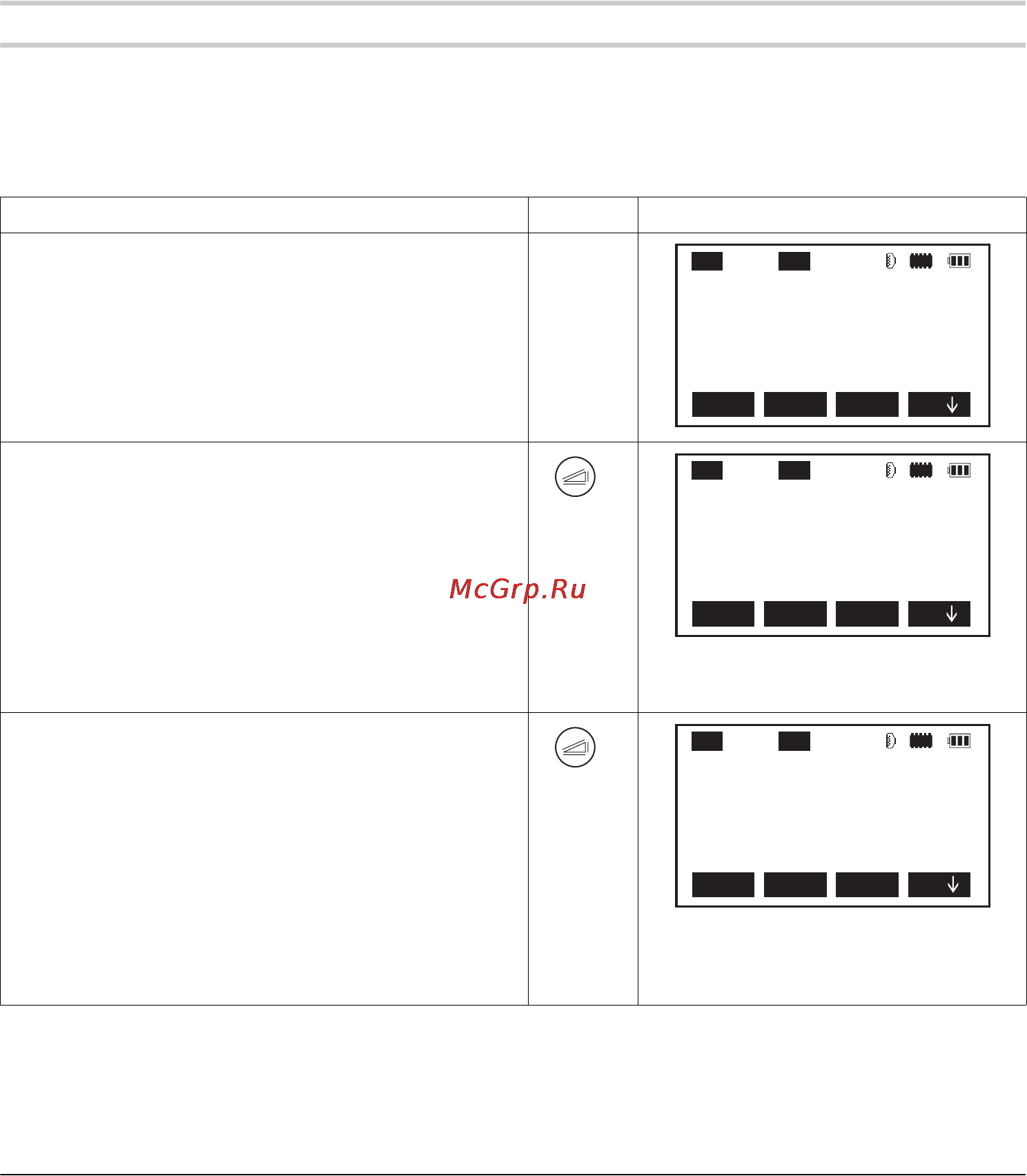

Последовательность действий Кнопка Индикаторы дисплея
Произведите наводку инструмента на точку
измерения.
наводка
на цель
Выберите режим измерения расстояний.
Начинается измерение, и на дисплее
отображаются измеренные значения
расстояния.
Указание: Во время работы электронной
системы измерения расстояний EDM на дисплее
отображается знак *. Если измерительный
инструмент получает слишком слабый сигнал, то
на дисплее отображается сообщение СЛАБ
СИГНАЛ.
Отображение измеряемых системой EDM
значений может быть изменено во время
измерения:
V (вертикальный угол), HR/HL (горизонтальный
угол), НР (расстояние по косой)
или
V (вертикальный угол), HR/HL (горизонтальный
угол), ГП (расстояние по горизонтали), ВП
(разница в высоте).
Для переключения снова нажмите кнопку
измерения расстояний.
УСТО ЗАХВ
УСГУ
С1
–30 4.6
ППР АТП
V: 30' 55''95°
HR: 155° 30' 20''
ИЗМР РЕЖ.
С1
П/A
–30 4.6
ППР АТП
V: 95° 30' 55"
HR: 155° 30' 20"
НР*
[N]
м
ИЗМР РЕЖ.
С1
П/A
ВП:
–30 4.6
ППР АТП
V:
95° 30' 55"
HR:
155° 30' 20"
ГП*
[N]
м
м
