412 | Eesti 2 610 A00 194 2.12.09
Nurgamõõtmised

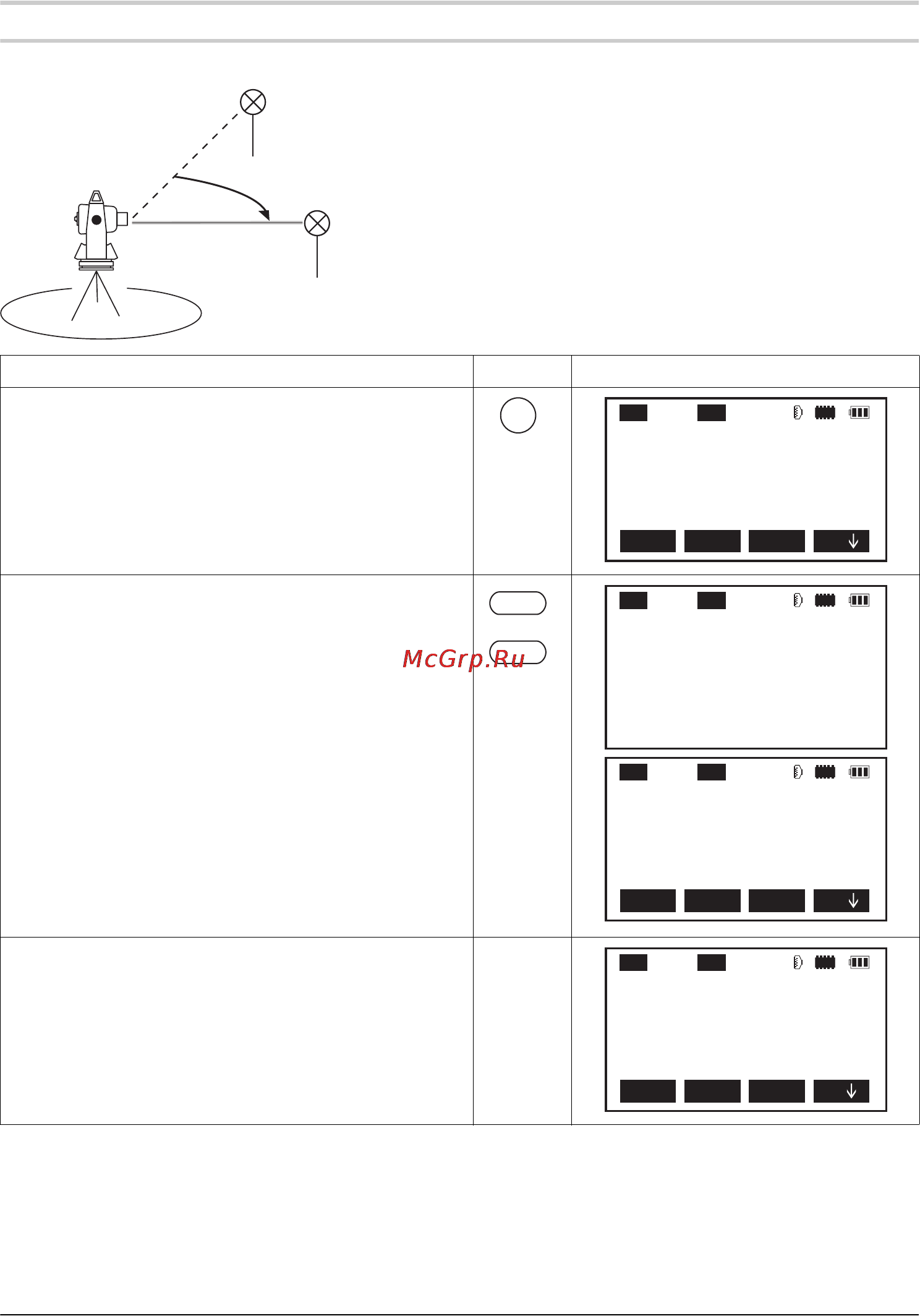

Horisontaalnurga ja vertikaalnurga mõõtmine
Mõõtmise järjestus
Märkus: Horisontaalnurga väärtus salvestatakse
mõõteseadme väljalülitamisel ja see ilmub
mõõteseadme sisselülitamisel uuesti ekraanile.
m
p2
p1
HR
Legend
p1 esimene mõõtepunkt*
p2 teine mõõtepunkt*
m mõõteseadme asukoht
HR horisontaalnurk paremale,
lugemissuund päripäeva
* Mõõtepunktiks võib olla prisma, peegelduv sihttahvel või
ilma reflektorita väljaviseeritud punkt.
Tööetapid Nupp Ekraani näidud
Valige nurga mõõtmise režiim.
Viseerige välja esimene mõõtepunkt p1.
Välja
visee
rimine
Valige funktsioon 0SET.
Ekraanil kuvatakse menüü lehekülge H ANGLE 0
SET.
Valige funktsioon YES.
Mõõtepunkti p1 horisontaalnurk seatakse 0°0’0’’
peale.
Viseerige välja teine mõõtepunkt p2.
Ekraanile ilmuvad mõõdetud vertikaalnurga V ja
horisontaalnurga HR väärtused.
Välja
visee
rimine
ANG
OSET HOLD
HSET
P1
–30 4.6
PSM PPM
V: 30' 55''88°
HR: 346° 20' 20''
F1
F4
–30 4.6
PSM PPM
>OK? [NO] [YES]
H ANGLE 0 SET
OSET HOLD
HSET
P1
–30 4.6
PSM PPM
V: 30' 55''88°
HR: 0° 00' 00''
OSET HOLD
HSET
P1
–30 4.6
PSM PPM
V: 25' 15''93°
HR: 168° 32' 24''
