170 | Русский 2 610 A00 194 2.12.09
Измерение координат
В режиме измерения координат исходя из
координат места расположения
измерительного инструмента, высоты
измерительного инструмента, высоты
отражателя и начального дирекционного угла
определяются неизвестные координаты
интересующей точки.
Определение координат неизвестной точки
Перед измерением координат необходимо
ввести различные параметры, используемые в
инструменте для выполнения вычислений:
координаты местоположения
измерительного инструмента,
высота измерительного инструмента,
высота отражателя,
начальный дирекционный угол.

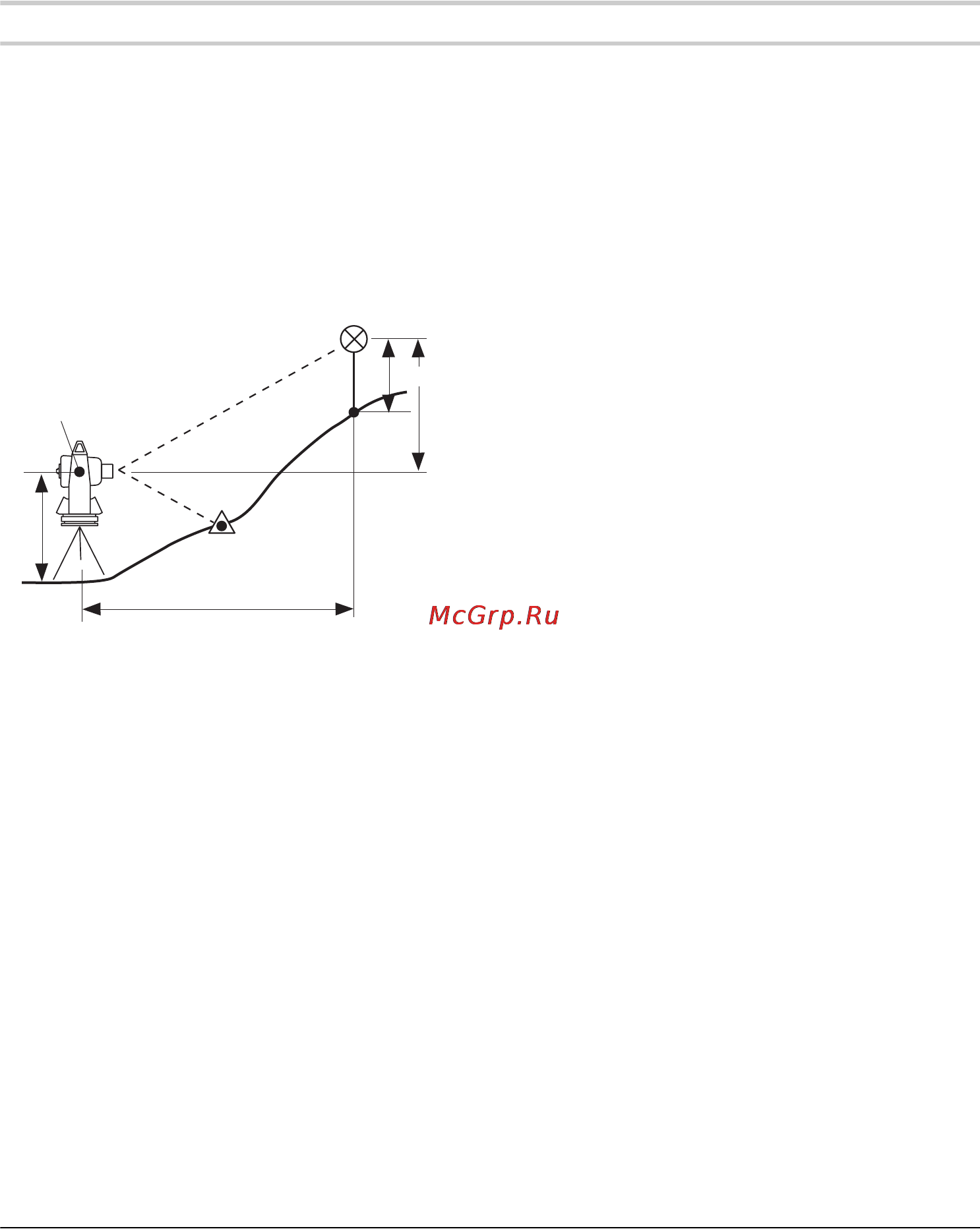

Расположение при измерении углов
Координаты неизвестной точки
рассчитываются в измерительном инструменте
следующим образом:
X=X0+X1;
Y=Y0+Y1;
Z = Z0 + I.HT + Z1 – R.HT
В качестве начального дирекционного угла
может быть взят известный угол азимута или
координаты реперной точки k.
p
m
a
k
I.HT
X0, Y0, Z0+I.HT
X, Y, Z
X1, Y1, Z1
HD
VD(Z)
R.HT
SD
Пояснения
p точка измерения *
X1, Y1, Z1 координаты точки измерения p
R.HT высота отражателя
m местоположение измерительного
инструмента
X0, Y0,
Z0 + I.HT
координаты центра
измерительного инструмента
I.HT высота измерительного
инструмента
a неизвестная точка
X, Y, Z координаты неизвестной точки
k известная точка (реперная точка)
HD расстояние по горизонтали между
измерительным инструментом и
отражателем
SD расстояние по косой между
измерительным инструментом и
отражателем
VD(Z) разница в высоте (относительная)
* точкой измерения может быть призма, отражающая
визирная марка или прямо наведенный объект без
отражателя.
