116 | Türkçe 2 610 A15 111 • 23.6.09
Fonksiyon tuşları
– Display’i açın ve istediğiniz fonksiyonu seçmek
için ilgili tuşa basın.
sadece DGT 2 için için:
DGT 2 bir elektronik mesafe ölçere bağlanabilir.
Kontrol klavyenin ikincil tuşları ile olur.
Ölçme cihazının konfigürasyonu
– Display’i açın.
“Display’in açılması” bakınız sayfa 115.
– R/L ve V/% tuşlarına aynı anda basın.
Display standart göstergeye geçer.
– İstediğiniz değişiklikleri yapmak için aşağıda
tanımlanan tuşlara basın.
– Bütün değişiklikleri girdikten sonra R/L ve V/%
tuşlarına tekrar aynı anda basın.
Uzun bir sinyal duyulur ve Display ayarları
nızı
gösterir.
sadece DGT 2 için için:
Kompansatörün devreye alınması
Hassas açı ölçümü yapabilmek için kompansatörün
eğim sensörünün aktif olması gerekir. Bu sayede
ölçme cihazının dikeylik sapmaları otomatik olarak
dengelenir.
Ölçme cihazı istikrarlı biçimde durmuyorsa veya
şiddetli rüzgar altında kullanılıyorsa, dikeylik açısı
kararsız olarak gösterilebilir. Bu durumda eğim
sensörünün aktif hale getirilmesi daha iyidir.
– Kompansatör değerinin gösterilmesi için R/L ve
V/% tuşlarına aynı anda basın.
Standart göstergeye geri dönmek için R/L ve
V/% tuşlarına tekrar aynı anda basın.

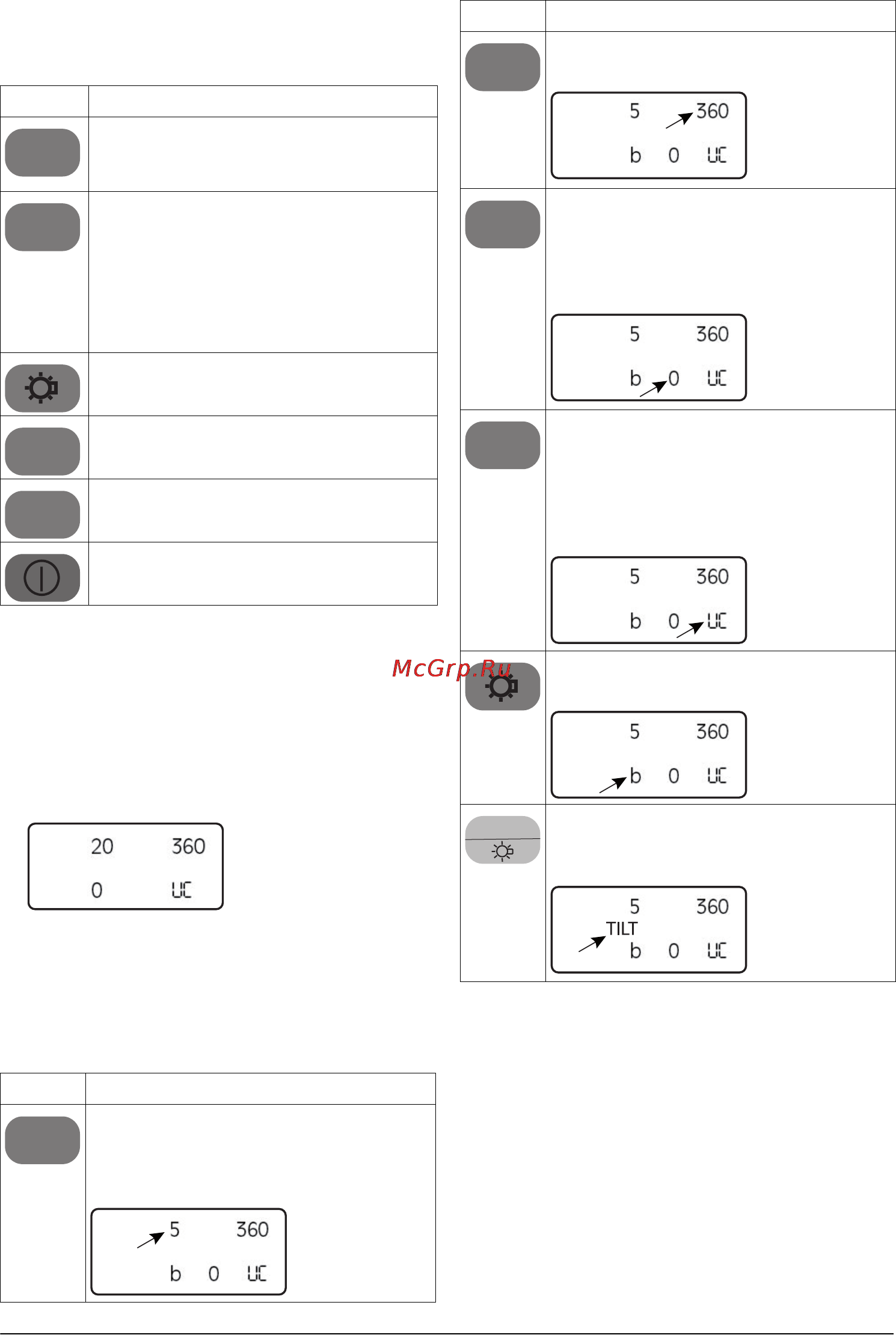

Tuş Fonksiyon
Yatay daire sayma yönü tuşu:
saat hareket yönünde (“R”) veya
saat hareket yönünün tersinde (“L”)
Yatay daire okuması için tespit tuşu:
Yatay daire güncel de
ğerinin
sabitlenmesi veya serbest bırakılması.
Sabitleme yapıldığında yatay daire
değeri ölçme cihazı döndürüldüğünde
de değişmeden kalır ve açı göstergesi
yanıp söner.
Display ve artı imleci aydınlatması
açma/kapama tuşu
Açı gösterge tuşu, Gon (“G”) veya %
olarak
Yatay daire sıfır konumu tuşu: Yatay
daire göstergesinin sıfıra getirilmesi
Display açma/kapama tuşu 20
Tuş Değişiklik/Gösterge
Açı göstergesi adımlarının
değiştirilmesi:
Adım genişliği 5’’ veya 10’’ olarak
seçilebilir.
R/L
HOLD
V / %
OSET
R/L
Yatay ve dikey açı göstergesinin
360°’den 400 Gon’a değiştirilmesi.
Display’in otomatik kapama süresinin
değiştirilmesi:
0 Otomatik kapama yok
10 10 saniye sonra kapama
30 30 saniye sonra kapama.
Dikey açı dairesi sıfır noktasının
değiştirilmesi:
ua Zenit açısı
ub Dikey açı
uc Yükseklik açısı
(Bakınız: Şekil D)
0°, 90°, 180° ve 270°’de duyulan sesli
sinyalin açılıp kapatılması
sadece DGT 2 için için:
Kompensatör fonksiyonunun aktif hale
getirilmesi
Tuş Değişiklik/Gösterge
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 116 Tuesday, June 23, 2009 8:57 AM
