74 | Dansk 2 610 A15 111 • 23.6.09
Montering
Isætning/udskiftning af batterier
(se Fig. A1–A3)
Det anbefales, at måleværktøjet drives med Alkali-
Mangan-batterier.
– Tryk snippen 22 ned og fjern låget til batterirummet
23 opad.
– Tryk krogen 24 ned, så snaplåsen springer op, og
åbn batterirummet 15.
– Læg batterierne i som vist på billedet.
– Skift altid alle batterier på en gang. Batterierne skal
stamme fra den samme fabrikant og have den
samme kapacitet.
– Luk batterirummet og tryk krogen 24 ned, til den
falder i hak.
– Luk låget til batterirummet 23.
f Tag batterierne ud af måleværktøjet, hvis
måleværktøjet ikke skal bruges i længere
tid. Batterierne kan korrodere og aflade sig selv,
hvis de bliver siddende i måleværktøjet i længere
tid.
Visning ladetilstand
– Erstat batterierne, så snart dette batteri-
symbol vises.
Trefod monteres (se Fig. B1–B2)
– Måleværktøjet placeres ved at anbringe det på en
sådan måde, at skruehuset 26 falder i hak i fordyb-
ningen på trefoden.
Drej herefter kontakten 11 180° til højre for at fast-
låse måleværktøjet.
– Måleværktøjet fjernes ved at dreje kontakten 11
180° til venstre og tage måleværktøjet af.
Bemærk: kun for DGT 2:
Til DGT 2 fås som optionalt tilbehør trefødder med
laserlod.
Drift
Ibrugtagning af display
Display tændes
– Displayet tændes ved at trykke på start-/stopta-
sten 20.
På displayet 3 lyser alle symboler i 2 sekunder.
(se Fig. C1)
Herefter vises „SER“ for lodret visning, indtil tele-
skopet drejes ud over nulpunktet eller displayvis-
ningen konfigureres. (se Fig. C2)
– Drej teleskopet gennem det lodrette nulpunkt.
Displayet viser standardvisningen. (se Fig. C3)
Display slukkes
– Displayet slukkes ved at trykke på start-/stoptasten
20 igen.
f Sluk altid for displayet, før værktøjet stilles
til opbevaring eller transporteres.

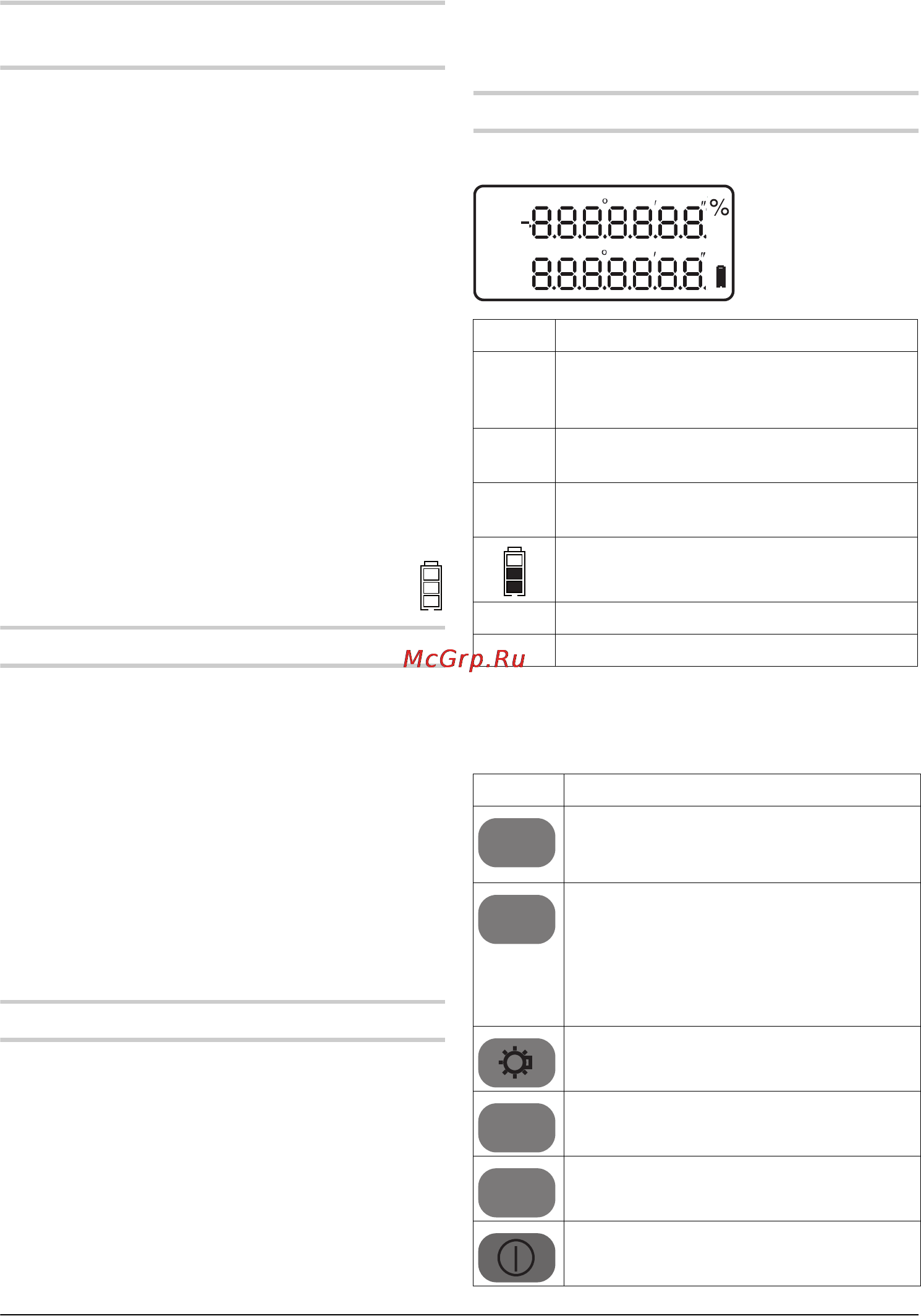

Måleværktøjets funktioner
Displayvisninger
Funktionstaster
– Tænd for displayet og tryk på den pågældende
taste for at vælge den ønskede option.
Display Funktion
V Værdi for lodret vinkel vises i % eller Gon
„SER“, til teleskopet drejes ud over nul-
punktet, når det er blevet tændt.
HR Vandret kreds,
tælleretning i urets retning
HL Vandret kreds,
tælleretning imod urets retning
Batterivisning
G Vinkelvisning i Gon
% Vinkelvisning i %
Taste Funktion
Taste til tælleretning for vandret kreds:
i urets retning („R“) eller
imod urets retning („L“)
Låsetaste til vandret kredsaflæsning:
Aktuel værdi til vandret kreds fastsætte
eller frigives.
Fastsættes værdien, bliver den uforan-
dret, når værktøjet drejer, og vinkelvisnin-
gen blinker.
Start-/stoptaste til belysning af display og
trådkors
Taste til vinkelvisning i Gon („G“) eller %
Taste til nulstilling af vandret kreds: Vis-
ning til vandret kreds stilles på nul
Start-/stoptaste til display 20
V
HRL
G
R/L
HOLD
V / %
OSET
