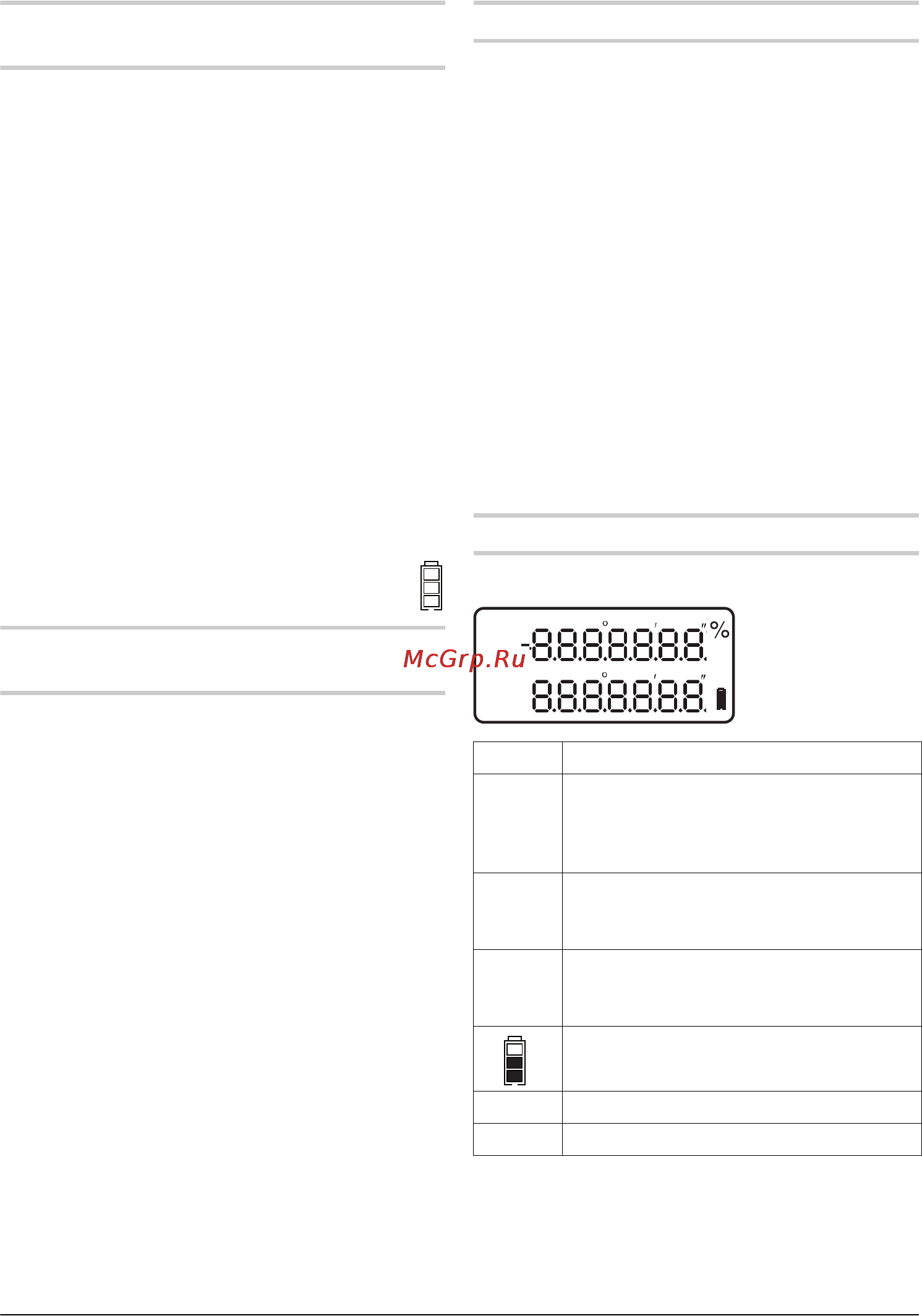

236 | Lietuviškai 2 610 A15 111 • 23.6.09
Montavimas
Baterijų įdėjimas ir keitimas
(žr. A1–A3 pav.)
Matavimo prietaisą patariama naudoti su šarmi
nėmis mangano baterijomis.
– Paspauskite liežuvėlį 22 žemyn ir išimkite
baterijų skyriaus dangtelį 23, keldami jį į viršų.
– Paspauskite kabliuką 24 žemyn, kad
atsifiksuotų spragtukas ir atidarykite baterijų
skyrių 15.
– Kaip pavaizduota, įdėkite baterijas.
– Visada kartu pakeiskite visas baterijas. Naudo
kite tik vieno gamintojo ir vienodos talpos
baterijas.
– Uždarykite baterijų skyrių ir paspauskite
kabliuką 24 žemyn, kad jis užsifiksuotų.
– Uždėkite baterijų skyriaus dangtelį 23.
f Jei ilgą laiką nenaudojate prietaiso, išim
kite iš jo baterijas. Ilgiau sandėliuojant prie
taisą, baterijas gali paveikti korozija arba jos
gali išsikrauti.
Įkrovos būklės indikatorius
– Kai parodomas šis baterijos simbolis,
baterijas pakeiskite.
Trikojės atramos montavimas
(žr. pav. B1–B2)
– Norėdami pritvirtinti, matavimo prietaisą
uždėkite taip, kad prisukamas korpusas 26
įsistatytų į trikojės atramos išėmas.
Tada, kad užfiksuotumėte matavimo prietaisą,
fiksatorių 11 pasukite 180° pagal laikrodžio
rodyklę.
– Norėdami nuimti, pasukite fiksatorių 11 180°
kampu prieš laikrodžio rodyklę ir matavimo
prietaisą nuimkite.
Nuoroda: tik DGT 2:
Prietaisui DGT 2 kaip papildomą įrangą galima
įsigyti trikoję atramą su lazeriniu svambalu.
Naudojimas
Ekrano naudojimas
Ekrano įjungimas
– Norėdami ekraną įjungti, paspauskite
įjungimoišjungimo mygtuką 20.
Ekrane 3 2 sekundėms užsidega visi simboliai.
(žr. pav. C1)
Po to, kol teleskopas neprasukamas per nulinį
tašką arba nesukonfigūruojami ekrano
rodmenys, rodomas vertikalaus rodmens
simbolis „SER“. (žr. pav. C2)
– Pasukite teleskopą per vertikalų nulinį tašką.
Ekranas rodo standartinius rodmenis.
(žr. pav. C3)
Ekrano išjungimas
– Norėdami ekraną išjungti, dar kartą
paspauskite įjungimoišjungimo mygtuką 20.
f Norėdami prietaisą transportuoti ar padėti
sandėliuoti, ekraną visada išjunkite.
Matavimo prietaiso funkcijos
Ekrano rodmenys
Ekranas
Funkcija
V Įjungus prietaisą, kol teleskopas
neprasukamas per nulinį tašką
(„SER“), rodoma vertikalaus kampo
vertė % ar gon.
HR Horizontalus limbas,
skaičiavimo kryptis pagal laikrodžio
rodyklę
HL Horizontalus limbas,
skaičiavimo kryptis prieš laikrodžio
rodyklę
Baterijų įkrovos indikatorius
G Kampo rodmuo, gon
% Kampo rodmuo, %
V
HRL
G
